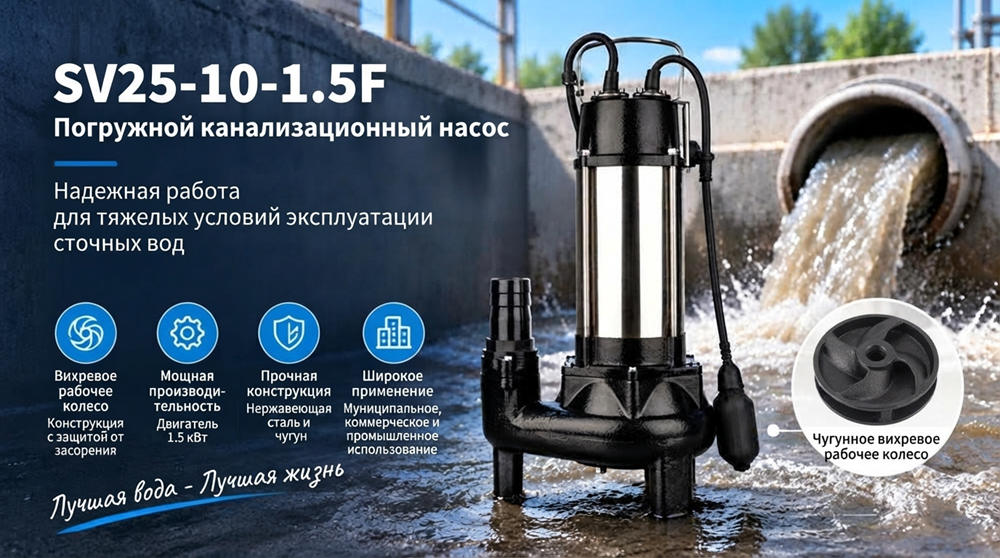

Stream SV25-10-1.5F: Погружной канализационный насос с измельчающим рабочим колесом

Перекачивание сточных вод становится значительно сложнее, когда жидкость содержит длинные волокна, ткань, бумагу, волосы, мягкие твердые частицы и другие материалы, которые могут наматываться на рабочее колесо обычного канализационного насоса.

Стандартный вихревой или незасоряющийся канализационный насос может пропускать относительно крупные твердые частицы, но длинные волокнистые материалы все равно могут создавать иную проблему: вместо простого перекрытия проточного канала волокна могут наматываться на вращающиеся компоненты и постепенно ограничивать работу насоса.

Погружной канализационный насос-измельчитель Stream SV25-10-1.5F предназначен для решения этой проблемы с помощью специального измельчающего рабочего колеса.

Вместо того чтобы полагаться только на отдельный быстроходный режущий нож, расположенный перед входным отверстием насоса, модель SV25 более тесно интегрирует измельчающее и дробильное действие с самим гидравлическим рабочим колесом.

Когда волокнистые сточные воды поступают в насос, специальное одноканальное вихревое измельчающее рабочее колесо многократно разрывает, ломает и дробит мягкие твердые частицы и волокна, сохраняя при этом относительно большой гидравлический проход.

Такое сочетание измельчающего действия и незасоряющейся конструкции проточной части делает модель SV25-10-1.5F особенно подходящей для бытовых сточных вод, септических систем и других применений в канализации, где волокнистые материалы являются частой причиной засорения насосов.

Что такое Stream SV25-10-1.5F?

Stream SV25-10-1.5F — это погружной насос-измельчитель, предназначенный для перекачивания грязной воды и сточных вод.

Его ключевым компонентом является одноканальное вихревое измельчающее рабочее колесо, предназначенное для обработки сточных вод, содержащих волокна и твердые загрязнения.

Согласно техническим характеристикам Stream, измельчающее рабочее колесо позволяет насосу обрабатывать волокнистый материал длиной примерно в три раза превышающей размер выходного отверстия и твердые частицы размером примерно 30% от размера выходного отверстия при указанных условиях.

Насос сочетает измельчение твердых частиц с относительно высокой производительностью, что делает его пригодным для применений, где требуются как устойчивость к засорению, так и эффективная перекачка сточных вод.

Почему насосы-измельчители необходимы в системах водоотведения

Бытовые и коммерческие сточные воды редко содержат только воду.

Типичные сточные воды могут содержать:

• Туалетную бумагу

• Волосы

• Текстильные волокна

• Фрагменты чистящих салфеток

• Мягкие пластики

• Органические отходы

• Мягкие твердые частицы

• Другие волокнистые материалы

Эти материалы создают совершенно иные гидравлические проблемы, чем обычная перекачка чистой воды.

Крупные жесткие твердые частицы могут заблокировать входное отверстие, но длинные гибкие волокна могут намотаться на рабочее колесо или вал и образовать все более плотные пучки.

Это явление обычно называют засорением волокнами или запутыванием волокон.

Как только накапливается достаточное количество материала, эффективность насоса падает, ток двигателя может увеличиться, расход снижается, и в конечном итоге насос может потребовать ручной очистки.

Традиционный канализационный насос против насоса-измельчителя

Обычный канализационный насос и насос-измельчитель решают проблемы обработки твердых частиц по-разному.

Что делает измельчающее рабочее колесо SV25 особенным?

Многие измельчающие насосы используют отдельную режущую систему, расположенную перед основным рабочим колесом насоса.

Типичная конструкция может использовать вращающийся резак вместе с неподвижным режущим кольцом или измельчающей пластиной.

Поступающий материал измельчается или перемалывается до того, как попадает в гидравлическое рабочее колесо.

SV25 использует другой подход.

Его функция измельчения более тесно интегрирована в рабочее колесо и гидравлический канал.

Вместо того чтобы полагаться только на отдельное ножевое режущее действие, рабочее колесо создает комбинацию вращения, турбулентности, сдвига и механического дробления.

Волокнистые и мягкие твердые материалы многократно перемешиваются, разрываются и измельчаются по мере прохождения через насос.

Именно поэтому рабочий процесс можно понимать скорее как измельчение и мацерацию, а не просто высокоскоростное резание.

Измельчение против резания: в чем разница?

Термины «измельчающий насос», «режущий насос» и «насос-шредер» иногда используются как взаимозаменяемые, но механизмы могут различаться.

Режущий насос

Режущий насос обычно использует одну или несколько острых режущих кромок для разрезания длинных волокон и мягких твердых частиц на более мелкие куски.

Действие похоже на нож или вращающееся лезвие.

Измельчающий насос

Измельчающий насос обычно более агрессивно уменьшает твердые частицы сточных вод за счет повторного резания, дробления или перемалывания.

Некоторые измельчающие системы используют вращающийся резак и неподвижное измельчающее кольцо, в то время как другие интегрируют большую часть измельчающего действия в гидравлическое рабочее колесо.

Насос-шредер

Насос-шредер обычно использует тяжелые режущие элементы, предназначенные для более твердых частиц и волокнистых материалов, часто в сельскохозяйственных или промышленных применениях.

Точная терминология различается у разных производителей насосов, поэтому наиболее полезным сравнением является не только название продукта, но и фактический механизм уменьшения твердых частиц.

Почему система измельчения на основе рабочего колеса может быть полезной

Интеграция измельчающего действия с рабочим колесом создает несколько потенциальных эксплуатационных преимуществ.

Меньшая зависимость от отдельной стадии резания

Функция уменьшения твердых частиц тесно сочетается с гидравлическим процессом перекачивания, а не требует, чтобы весь материал сначала проходил через отдельный режущий механизм.

Непрерывное воздействие на материал

Вихревое и вращательное движение рабочего колеса непрерывно воздействует на волокна, что затрудняет возможность длинным материалам оставаться неподвижными и образовывать засорение.

Хорошая пропускная способность

Одноканальная конструкция сохраняет относительно открытый гидравлический канал по сравнению с сильно ограничивающими измельчающими узлами.

Это помогает SV сочетать функцию измельчения с полезной пропускной способностью сточных вод.

Снижение наматывания волокон

Форма рабочего колеса и гидравлического канала спроектирована таким образом, чтобы снизить вероятность плотного наматывания волокон на вращающийся компонент.

Одноканальное вихревое измельчающее рабочее колесо

Модель SV25 использует одноканальное вихревое режуще-измельчающее рабочее колесо.

Одноканальные рабочие колеса широко применяются в системах сточных вод, поскольку они обеспечивают больший внутренний проточный канал, чем многие многолопастные рабочие колеса.

Это уменьшает количество узких зон, где волокнистый или твердый материал может застревать.

Вихревой эффект также позволяет значительной части сточных вод проходить через насосную камеру, не заставляя каждое загрязнение вступать в тесный контакт со сложными узкими каналами рабочего колеса.

В модели SV25 эта незасоряющаяся концепция потока сочетается с измельчающим действием, благодаря чему волокна могут быть разрушены, пока сточные воды продолжают двигаться через насос.

Почему волокнистые отходы так сложно перекачивать

Длинные волокна ведут себя иначе, чем твердые частицы.

Камень или зерно обычно следуют за потоком воды через насос, пока не пройдут через него или не вызовут физическую закупорку.

Гибкое волокно может изгибаться, растягиваться и наматываться вокруг вращающихся компонентов.

Как только одно волокно застревает, другие могут собираться вокруг него.

Со временем это создает веревкообразную массу вокруг рабочего колеса или вала.

Последствия могут включать:

• Снижение гидравлической эффективности

• Уменьшение расхода

• Повышенная нагрузка на двигатель

• Частая закупорка насоса

• Перегрев

• Необходимость ручной очистки

• Неожиданные простои системы

Для канализационных систем, где волокнистый материал является обычным явлением, предотвращение такого запутывания может быть более важным, чем просто максимизация диаметра прохода твердых частиц.

Ключевые особенности SV25-10-1.5F

Незасоряющееся измельчающее рабочее колесо

Специальное одноканальное вихревое измельчающее рабочее колесо предназначено для измельчения волокнистого материала при сохранении потока сточных вод.

Способность обработки волокон

Серия SV рассчитана на обработку волокнистого материала размером примерно в три раза превышающим размер выходного отверстия насоса при указанных условиях эксплуатации.

Проход твердых частиц

Технические характеристики насоса также указывают на прохождение зерен или частиц размером примерно 30% от размера выходного отверстия.

Высокая пропускная способность

В отличие от измельчающих насосов, предназначенных в первую очередь для очень высокого напора и малого расхода, SV25 позиционируется как относительно высокопроизводительный измельчающий насос для быстрого отвода сточных вод.

Компактная погружная конструкция

Насос полностью работает в погруженном состоянии непосредственно в сточных водах, что исключает необходимость в длинной всасывающей линии.

Двойное механическое уплотнение

В модели SV25 используются двойные механические уплотнения вместе с манжетным уплотнением для улучшения защиты между гидравлической частью насоса и электродвигателем.

Защита от тепловой перегрузки

Встроенный тепловой предохранитель помогает защитить двигатель в случае, если аномальные условия эксплуатации вызывают чрезмерное повышение температуры.

Автоматический поплавковый выключатель

Поплавковый выключатель обеспечивает автоматическую работу насоса в зависимости от уровня сточных вод.

Регулируемый уровень срабатывания поплавка

Устройство регулировки уровня поплавка позволяет адаптировать рабочий уровень к требованиям конкретной установки.

Почему поплавковый выключатель важен в канализационных применениях

Канализационный насос, установленный внутри септической камеры, резервуара для сточных вод или приямка, обычно не должен работать непрерывно.

Сточные воды поступают в камеру постепенно.

По мере повышения уровня жидкости поплавковый выключатель поднимается вместе с ней.

При достижении выбранного уровня включения насос включается и удаляет сточные воды из камеры.

По мере снижения уровня поплавок в конечном итоге возвращается в положение остановки и выключает насос.

Этот автоматический цикл помогает предотвратить ненужную работу двигателя, поддерживая уровень сточных вод в требуемом диапазоне.

Типичные области применения SV25-10-1.5F

Системы септиков

Септические системы часто содержат туалетную бумагу, органические отходы и волокнистые материалы, которые могут создавать трудности для стандартных насосов для сточных вод.

Измельчающее рабочее колесо SV помогает уменьшить эти материалы перед сбросом.

Бытовые сточные воды

Бытовые сточные воды могут содержать волосы, салфетки, волокна и мягкие твердые частицы.

Насос-измельчитель может снизить риск засорения там, где эти материалы регулярно попадают в дренажную систему.

Муниципальные сточные воды

Муниципальные системы могут сталкиваться с листьями, тканью, пластиковыми фрагментами и другими непредвиденными материалами.

Там, где загрязнение совместимо с рабочими пределами насоса, технология измельчения может повысить устойчивость к засорению.

Сточные воды со строительных площадок

Временные дренажные системы могут нуждаться в обработке грязной воды, содержащей мягкие отходы и волокна.

Компактная погружная конструкция делает насос удобным для подходящих применений на объекте.

Гражданская очистка сточных вод

Насос может использоваться для перекачки сточных вод в соответствующих процессах гражданской очистки сточных вод.

Промышленные сточные воды

SV может рассматриваться для совместимых промышленных сточных вод, где химический состав жидкости, характеристики твердых частиц и температура остаются в пределах установленных норм.

Условия эксплуатации

Насос-измельчитель против вихревого канализационного насоса

SV против традиционного насоса-измельчителя режущего типа

Обе конструкции предназначены для уменьшения твердых частиц в сточных водах, но механизм не обязательно одинаков.

Делает ли насос-измельчитель любые твердые частицы пригодными для перекачивания?

Нет.

Насос-измельчитель предназначен для уменьшения размеров определенных типов твердых частиц в сточных водах, особенно волокнистых, органических и относительно мягких материалов.

Его не следует рассматривать как промышленную дробилку, способную перерабатывать любые посторонние предметы.

Твердые металлические предметы, камни, крупные куски жесткого пластика и другие неподходящие материалы все еще могут повредить насос.

Правильное управление сточными водами всегда должно сводить к минимуму попадание неподходящих посторонних предметов в канализационную систему.

Почему высокий расход важен для модели SV

Некоторые насосы-измельчители разработаны в основном для напорных канализационных систем, где приоритетом является высокий напор при малых диаметрах труб.

Stream SV имеет несколько иное позиционирование.

Его конструкция делает акцент на относительно высоком расходе в сочетании с возможностью измельчения и защиты от засорения.

Это делает его полезным там, где необходимо быстро удалять сточные воды, одновременно снижая риск, создаваемый волокнистыми загрязнениями.

Другими словами, SV25 не только фокусируется на создании очень мелкой пульпы для труб малого диаметра; он также направлен на поддержание эффективной пропускной способности при перекачке сточных вод.

Почему важна система механического уплотнения

Погружной канализационный насос работает при непосредственном контакте электрического двигателя со сточными водами.

Поэтому надежное разделение гидравлической части и двигателя чрезвычайно важно.

SV25 использует двойное механическое уплотнение в сочетании с дополнительным манжетным уплотнением.

Такая многоступенчатая структура уплотнений обеспечивает дополнительную защиту от попадания воды в камеру двигателя при соблюдении правильных условий эксплуатации.

Тепловая защита и надежность двигателя

Насосы-измельчители могут испытывать повышенную нагрузку на двигатель, если условия сточных вод становятся сложнее, чем ожидалось.

Например, чрезмерное количество волокнистого материала или частичная гидравлическая закупорка могут увеличить сопротивление вращающихся компонентов.

Встроенная тепловая защита от перегрузки помогает защитить двигатель при чрезмерном повышении рабочей температуры.

Тепловую защиту следует рассматривать как функцию безопасности, а не как замену правильному подбору насоса и его техническому обслуживанию.

Как уменьшить засорение насоса-измельчителя

Даже незасоряемый насос-измельчитель выигрывает от правильной установки и эксплуатации.

• Не допускайте попадания твердых посторонних предметов в систему сточных вод

• Избегайте чрезмерного количества ткани или пластиковых материалов

• Обеспечьте свободное перемещение поплавкового выключателя

• Не устанавливайте насос непосредственно в плотный осевший осадок

• Проверяйте напорный трубопровод на наличие засоров

• Осмотрите рабочее колесо при внезапном снижении производительности

• Эксплуатируйте насос только в пределах указанных условий перекачиваемой жидкости

Часто задаваемые вопросы о Stream SV25-10-1.5F

Что это за тип насоса SV25-10-1.5F?

Это погружной канализационный насос-измельчитель, предназначенный для грязной воды и сточных вод, содержащих волокнистые и мягкие твердые материалы.

Чем SV25 отличается от обычного канализационного насоса?

SV25 использует специальное одноканальное вихревое измельчающее рабочее колесо, которое помогает уменьшать волокна и мягкие твердые частицы, а не полагается только на большой свободный проход для их перемещения через насос.

Является ли SV25 режущим насосом?

Он обладает функцией резки и измельчения, но его действие по уменьшению твердых частиц тесно интегрировано с измельчающим рабочим колесом, а не зависит только от отдельного внешнего режущего ножа.

Измельчает ли он или режет сточные воды?

Процесс может включать как резку, так и сдвиг, но рабочее поведение лучше понимать как многократное измельчение, разрывание и мацерацию внутри рабочего колеса и гидравлического канала.

С какими отходами он может работать?

Насос предназначен для сточных вод, содержащих волокна, туалетную бумагу, органические отходы и другие совместимые мягкие твердые материалы.

Какое количество волокна может выдержать насос?

Stream указывает способность к переработке волокна примерно в три раза превышающую размер выходного отверстия при указанных условиях эксплуатации.

Какой размер твердых частиц он может обрабатывать?

Технические характеристики продукта указывают на прохождение частиц примерно 30% от размера выходного отверстия.

Имеет ли он автоматический режим работы?

Да. SV25-10-1.5F включает поплавковый выключатель и регулируемое устройство уровня поплавка для автоматического пуска и остановки в зависимости от уровня жидкости.

Какова максимальная глубина погружения?

Указанная максимальная глубина погружения составляет 5 метров.

Какую температуру жидкости он может выдержать?

Указанный диапазон температуры жидкости составляет 0–40°C.

Можно ли его использовать в септиках?

Да. Системы септиков являются одной из основных областей применения, указанных для SV25.

Может ли он справляться с тканью и ветошью?

Измельчающее рабочее колесо специально разработано для улучшения обработки волокнистых материалов, однако неподходящие крупные или исключительно прочные посторонние предметы по-прежнему не должны попадать в канализационную систему.

Может ли он перекачивать камни или металл?

Ни один насос-измельчитель не следует рассматривать как дробилку для твердого металла или крупных жестких предметов. Такие материалы могут повредить рабочее колесо или другие компоненты насоса.

Stream SV25-10-1.5F: Измельчение сточных вод вместо простого их пропускания

Ключевое преимущество Stream SV25-10-1.5F заключается не просто в том, что это еще один погружной канализационный насос.

Его ценность заключается в том, как гидравлическая система активно справляется с волокнистыми отходами.

Обычный канализационный насос пытается перемещать загрязнения через достаточно большое проходное сечение. Традиционный насос режущего типа может использовать специальный нож или измельчающий узел перед основным рабочим колесом.

SV25 сочетает незасоряемую одноканальную гидравлику с рабочим колесом, которое обеспечивает измельчение, разрывание и мацерацию при прохождении сточных вод через насос.

Такой подход позволяет насосу поддерживать полезный поток сточных вод, снижая риск наматывания длинных волокон и мягких отходов на рабочее колесо и образования засоров.

В сочетании с двойным механическим уплотнением, тепловой защитой двигателя, автоматическим поплавковым управлением и компактной погружной конструкцией SV25 обеспечивает практичное решение для септических систем, бытовых сточных вод и других применений, где волокнистые загрязнения являются постоянной проблемой.
