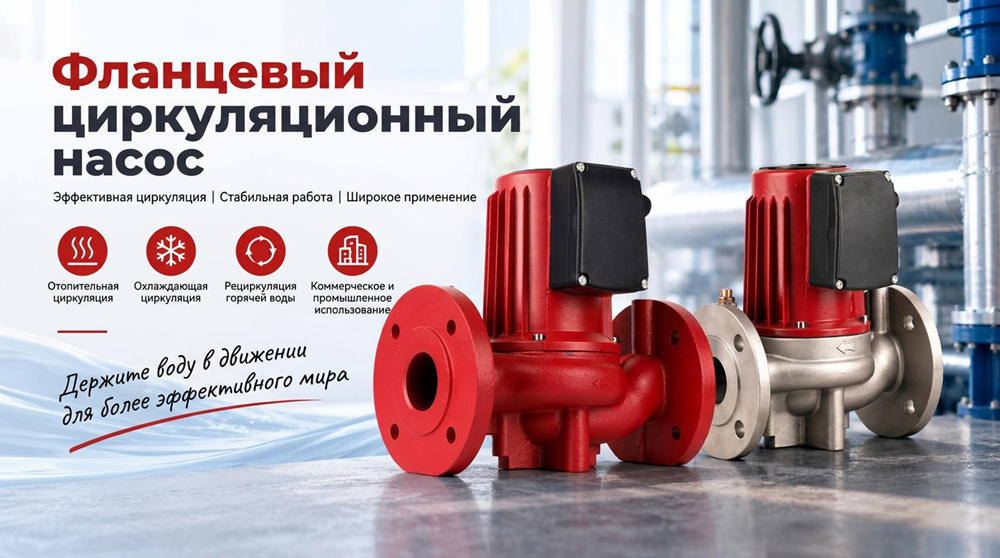

Stream SXR: Фланцевые Циркуляционные Насосы для Отопления и HVAC

Циркуляционные насосы необходимы в системах отопления, охлаждения и горячего водоснабжения, поскольку они поддерживают движение воды через котлы, теплообменники, радиаторы, контуры теплого пола, фанкойлы и протяженные трубопроводные сети зданий.

Для небольших бытовых систем часто достаточно компактных циркуляционных насосов с резьбовым соединением.

Однако с увеличением размера системы требуемый расход, диаметр труб и гидравлическое сопротивление могут значительно возрасти.

Именно здесь более уместным становится фланцевый циркуляционный насос.

Серия фланцевых циркуляционных насосов Stream SXR предназначена для систем отопления, кондиционирования воздуха, рециркуляции горячего водоснабжения и солнечных водонагревательных систем, где требуются более высокий расход, больший напор и более крупные трубные соединения.

Серия доступна в нескольких типоразмерах и вариантах исполнения материалов, включая чугун, нержавеющую сталь и, опционально, корпуса из бронзы, что позволяет подобрать насос в соответствии с различным качеством воды, областью применения и требованиями проекта.

Это руководство объясняет разницу между фланцевыми и резьбовыми циркуляционными насосами, как правильно выбрать материал корпуса насоса и как подобрать правильную модель SXR в зависимости от расхода, напора, диаметра трубы и типа системы.

Что такое фланцевый циркуляционный насос?

Фланцевый циркуляционный насос — это линейный водяной циркулятор, который подключается к трубопроводной системе через фланцы, а не через резьбовые соединения.

Насос устанавливается непосредственно в трубопровод и поддерживает непрерывное или периодическое движение воды в закрытой или рециркуляционной системе.

Типичные области применения включают:

• Котловые и водяные системы отопления

• Центральное отопление

• Системы охлаждения и холодоснабжения HVAC

• Рециркуляция горячего водоснабжения

• Солнечные водонагревательные системы

• Циркуляция в коммерческих зданиях

• Крупные жилые системы отопления

Что представляет собой серия фланцевых циркуляционных насосов Stream SXR?

Фланцевая серия Stream SXR является частью семейства циркуляционных насосов Stream с фиксированной скоростью вращения.

В ней используется технология циркуляционных насосов с мокрым ротором, предназначенная для малошумной циркуляции воды.

По сравнению с меньшими резьбовыми циркуляторами, фланцевая серия разработана для покрытия больших размеров соединений и более высоких гидравлических требований.

Stream специально позиционирует фланцевую серию для применений, требующих более высоких расходов и напоров.

Серия также предлагает несколько материалов корпуса насоса и различные конфигурации моделей, что позволяет пользователям выбирать насос в соответствии как с гидравлическими требованиями, так и с требованиями к качеству воды.

Ключевые особенности фланцевой серии Stream SXR

• Фланцевое линейное соединение

• Многоскоростной режим работы

• Технология циркуляции с мокрым ротором

• Низкий уровень шума при работе

• Защита от работы без воды (сухого хода)

• Быстрый и простой электромонтаж

• Легкая очистка и устойчивость к образованию накипи

• Коррозионностойкие варианты рабочего колеса и корпуса насоса

• Конфигурации корпуса насоса из чугуна, нержавеющей стали и бронзы доступны в зависимости от модели

Условия эксплуатации фланцевых насосов Stream SXR

Расход, напор, размер соединения и гидравлические характеристики зависят от модели и должны подбираться по индивидуальной кривой производительности и техническим данным.

Фланцевый циркуляционный насос против резьбового циркуляционного насоса

Один из самых распространенных вопросов при выборе циркуляционного насоса — использовать ли насос с резьбовым или фланцевым соединением.

Оба выполняют одну и ту же основную функцию: циркуляцию воды по системе.

Основные различия заключаются в размере соединения, способе монтажа, гидравлической мощности и типичном масштабе применения.

Когда следует выбирать фланцевый циркуляционный насос?

Фланцевый циркуляционный насос становится более привлекательным, когда система выходит за пределы гидравлического диапазона, обычно охватываемого небольшими резьбовыми циркуляционными насосами.

Типичные причины включают:

• Больший диаметр трубопровода

• Более высокая требуемая скорость потока

• Большие потери давления в системе

• Более длинные циркуляционные контуры

• Несколько зон отопления

• Применение в коммерческих зданиях

• Крупные котельные или системы ОВиК

Когда достаточно резьбового циркуляционного насоса?

Резьбовой циркуляционный насос обычно достаточен для небольших бытовых систем, где размер труб, требуемый расход и гидравлическое сопротивление остаются относительно низкими.

Примеры включают:

• Частные дома

• Небольшие радиаторные контуры

• Небольшие системы теплого пола

• Компактные контуры горячего водоснабжения

• Небольшие системы солнечного отопления

Использование более крупного фланцевого насоса в этих системах автоматически не улучшает производительность.

Правильный подбор размера остается более важным, чем тип соединения.

Почему фланцевые соединения используются на более крупных циркуляционных насосах

С увеличением диаметра трубопровода резьбовые соединения становятся менее удобными и менее практичными.

Фланцевые соединения обеспечивают ряд преимуществ в более крупных трубопроводных системах:

• Прочное механическое соединение

• Хорошее выравнивание для труб большого диаметра

• Удобный демонтаж при техническом обслуживании

• Надежная герметизация при правильной установке

• Лучшая пригодность для коммерческих технических помещений

Именно поэтому фланцевые соединения обычно используются на более крупных циркуляционных насосах для отопления и системах HVAC.

Всегда ли фланцевые насосы имеют большую подачу и напор?

Не автоматически.

Сам по себе тип соединения не создает подачу или давление.

Гидравлические характеристики насоса зависят от диаметра рабочего колеса, двигателя, гидравлической конструкции и частоты вращения.

Однако линейки фланцевых циркуляционных насосов, как правило, разрабатываются для более крупных систем, поэтому производители обычно предлагают их в конфигурациях с более высокой подачей и напором, чем компактные резьбовые циркуляционные насосы.

Для окончательного выбора всегда следует использовать индивидуальную характеристику насоса.

Корпус насоса из чугуна

Чугун является одним из наиболее распространенных материалов, используемых для циркуляционных насосов систем водяного отопления.

В закрытом контуре отопления или охлаждения одна и та же вода многократно циркулирует по системе.

После снижения содержания растворенного кислорода условия внутренней коррозии, как правило, менее серьезны, чем в открытой системе питьевого водоснабжения.

Поэтому чугун обеспечивает долговечное и экономичное решение для многих замкнутых контуров.

Типичные области применения чугуна включают:

• Циркуляцию в котельных

• Радиаторное отопление

• Напольное отопление

• Циркуляцию в замкнутых контурах HVAC

• Системы холодоснабжения

Корпус насоса из нержавеющей стали

Нержавеющая сталь обеспечивает более высокую коррозионную стойкость и подходит там, где требуется большая долговечность материала или более чистые поверхности, контактирующие с водой.

По сравнению с чугуном нержавеющая сталь предлагает:

• Повышенную коррозионную стойкость

• Сниженный риск появления ржавчины на поверхностях, контактирующих с водой

• Премиальную конструкцию

• Пригодность для более широкого диапазона условий чистой воды

При выборе насоса для конкретного проекта следует также учитывать фактическую марку нержавеющей стали и химический состав воды.

Корпус насоса из бронзы

Бронза является еще одним традиционным материалом для циркуляционных насосов, особенно там, где важна коррозионная стойкость.

Бронзовые или другие одобренные корпуса из цветных металлов обычно рассматриваются для подходящих открытых контуров и систем горячего водоснабжения, где чугун может быть неприемлем.

Точный материал насоса всегда должен соответствовать местным нормам питьевого водоснабжения, если циркулирующая вода является питьевой.

Чугун против нержавеющей стали против бронзы

Важное примечание о горячем водоснабжении

Рециркуляция бытовой горячей воды отличается от циркуляции в закрытой системе отопления.

Системы отопления обычно рециркулируют одну и ту же воду системы.

Системы бытового горячего водоснабжения постоянно получают свежую воду, насыщенную кислородом.

По этой причине материал корпуса насоса особенно важен.

Если насос используется в питьевой бытовой горячей воде, выбранный материал должен соответствовать местным нормам питьевого водоснабжения и санитарным правилам.

Нержавеющая сталь, бронза или другой одобренный коррозионностойкий материал могут быть более подходящими, чем обычный чугун, в зависимости от рынка и области применения.

Как работает циркуляционный насос с мокрым ротором?

Фланцевая серия SXR использует технологию циркуляционных насосов с мокрым ротором.

В насосе с мокрым ротором ротор работает в контакте с циркулирующей жидкостью, а не полностью изолирован в обычной конструкции с сухим двигателем.

Циркулирующая вода помогает смазывать и охлаждать внутренние вращающиеся компоненты.

Эта конструкция обеспечивает компактность и низкий уровень шума при работе.

Почему насосы с мокрым ротором работают тихо

Традиционные насосы могут создавать шум из-за подшипников, охлаждающих вентиляторов и вибрации двигателя.

Циркуляционные насосы с мокрым ротором устраняют некоторые из этих источников шума.

Поскольку ротор окружен водой, а двигателю не требуется обычный внешний охлаждающий вентилятор, работа может быть более тихой.

Это делает циркуляционные насосы с мокрым ротором особенно подходящими для жилых зданий, гостиниц и других помещений с постоянным пребыванием людей.

Многоскоростной режим работы

Фланцевая серия Stream SXR использует многоскоростной режим работы.

Различные настройки скорости позволяют монтажникам адаптировать производительность насоса к гидравлическому сопротивлению системы.

Более высокая скорость обычно обеспечивает больший расход и напор.

Более низкая скорость может снизить производительность насоса, если система требует меньшей циркуляции.

Почему выбор скорости важен

Выбор максимальной скорости не всегда автоматически обеспечивает наилучшую производительность системы.

Чрезмерная циркуляция может вызвать:

• Шум потока

• Более высокое потребление энергии

• Ненужный перепад давления на клапанах

• Разбалансировку контуров отопления

Выбранная скорость должна обеспечивать достаточный расход для удовлетворения потребностей системы без создания ненужной избыточной циркуляции.

Циркуляция в системах отопления и котлах

Водяные системы отопления передают тепло, циркулируя горячую воду от котла к радиаторам, фанкойлам или контурам теплого пола.

Циркуляционный насос должен преодолевать сопротивление в:

• Трубах

• Клапанах

• Радиаторах

• Теплообменниках

• Коллекторах

Более крупные системы отопления часто требуют большего расхода, чем может обеспечить компактный насос с резьбовым соединением, что делает фланцевый циркуляционный насос практичным выбором.

Коммерческие системы охлаждения HVAC

Фланцевые циркуляционные насосы также могут использоваться в системах охлаждения.

В контуре HVAC с chilled-water (охлажденной водой) насос циркулирует воду между чиллерами, центральными кондиционерами, фанкойлами и другим теплообменным оборудованием.

По мере увеличения размеров здания требуемый расход циркуляции обычно возрастает.

Это одна из основных причин, по которой фланцевые насосы распространены в коммерческих системах HVAC.

Рециркуляция бытовой горячей воды

Контур рециркуляции бытовой горячей воды поддерживает движение горячей воды по распределительной сети, чтобы пользователям не приходилось ждать, пока горячая вода дойдет от нагревателя до отдаленных кранов.

В крупных гостиницах, многоквартирных домах, больницах и коммерческих зданиях требуемый расход циркуляции может быть значительно выше, чем в небольшом доме.

Поэтому фланцевый циркуляционный насос может рассматриваться там, где это оправдано гидравлическими параметрами и требованиями к материалам.

Солнечные системы водяного отопления

Солнечные тепловые системы полагаются на циркуляцию для передачи тепла между солнечными коллекторами, накопительными баками и теплообменниками.

Циркуляционный насос должен обеспечивать достаточный расход через контур коллектора, работая в требуемом диапазоне температур теплоносителя.

Фланцевая серия SXR рассчитана на температуру теплоносителя от -10°C до +110°C, что делает её пригодной для соответствующих систем солнечного водонагрева в пределах указанных ограничений.

Как выбрать правильный фланцевый циркуляционный насос

Выбор насоса следует начинать с гидравлических требований системы, а не с размера двигателя или диаметра фланца.

1. Определите требуемую скорость потока

Требуемый расход зависит от того, сколько тепла необходимо передать через водяную систему.

В системах отопления и охлаждения расход связан с тепловой нагрузкой системы и разницей температур между подачей и обраткой.

Для более крупного здания обычно требуется больший циркуляционный расход, чем для небольшой жилой системы.

2. Рассчитайте требуемый напор насоса

Циркуляционный насос должен преодолевать потери давления, создаваемые всем контуром.

Эти потери включают:

• Трение в трубах

• Клапаны

• Теплообменники

• Котлы

• Радиаторы

• Змеевики

• Коллекторы

3. Выберите правильный размер трубы и фланца

Размер фланца должен соответствовать трубопроводу системы и расчётному расходу.

Не выбирайте насос только потому, что его фланец совпадает с диаметром трубы.

Два насоса с одинаковым размером фланца могут иметь совершенно разные гидравлические характеристики.

4. Проверьте характеристику насоса

Каждая модель SXR имеет индивидуальную характеристику, показывающую зависимость между расходом и напором.

Требуемая рабочая точка должна находиться в подходящей зоне выбранной характеристики насоса.

5. Выберите правильный материал корпуса насоса

Для закрытых систем отопления и охлаждения чугун часто является практичным выбором.

Для систем, требующих большей коррозионной стойкости, может быть предпочтительна нержавеющая сталь.

Для систем питьевого горячего водоснабжения выбирайте материал, одобренный для местных санитарных требований и требований к питьевой воде.

6. Проверьте температуру теплоносителя

Фланцевая серия SXR рассчитана на температуру теплоносителя от -10°C до +110°C.

Фактический теплоноситель должен оставаться в пределах допустимого рабочего диапазона выбранной конфигурации.

7. Учитывайте электропитание

На стандартной странице продукта указано питание 1~230В / 50Гц.

Электрическая система проекта должна быть проверена до окончательного выбора насоса.

Почему только размера трубы недостаточно

Частая ошибка при выборе — замена существующего циркуляционного насоса только по размеру присоединения труб.

Например, два насоса могут иметь одинаковый диаметр фланца, но обеспечивать совершенно разные расход и напор.

Правильная замена должна соответствовать:

• Требуемому расходу

• Требуемому напору

• Размеру присоединения

• Монтажной длине

• Температуре теплоносителя

• Давлению в системе

• Материалу корпуса насоса

Понимание напора в закрытой системе отопления

Напор насоса в закрытой системе отопления часто понимают неправильно.

Насосу не нужно постоянно поднимать весь объём воды на самый верхний этаж, как если бы он перекачивал её из открытого бака.

Вода, движущаяся вниз по обратной линии, помогает уравновесить статическую высоту на подающей линии.

Таким образом, циркуляционному насосу в основном необходимо преодолевать трение и потери давления в контуре.

Почему завышение мощности циркуляционного насоса является проблемой

Слишком мощный насос может создавать чрезмерный расход.

Возможные последствия включают:

• Шум в трубах

• Шум клапанов

• Высокое потребление электроэнергии

• Гидравлический дисбаланс

• Излишний износ

Правильный подбор должен соответствовать фактическим условиям работы системы, а не выбору самой большой доступной модели.

Почему заниженный размер также является проблемой

Если насос не может обеспечить достаточный расход, тепло или охлаждение могут распределяться неправильно.

Возможные симптомы включают:

• Холодные радиаторы

• Неравномерный теплый пол

• Плохая производительность охлаждения

• Медленная циркуляция горячей воды

Фланцевый насос с фиксированной скоростью против насоса с переменной скоростью

Традиционные многоскоростные циркуляционные насосы позволяют монтажникам вручную выбирать одну из нескольких рабочих скоростей.

Современные циркуляционные насосы с переменной скоростью могут автоматически регулировать производительность насоса в соответствии с потребностями системы.

Советы по установке

Соблюдайте направление потока

Устанавливайте насос в соответствии со стрелкой направления потока на корпусе насоса.

Держите двигатель в правильном положении

Циркуляционные насосы с мокрым ротором должны устанавливаться в соответствии с требуемой производителем ориентацией ротора, чтобы внутренние подшипники оставались должным образом смазанными.

Обеспечьте опору для трубопровода

Насос не должен нести чрезмерный вес труб или компенсировать неправильно выровненные фланцы.

Используйте запорные клапаны

Запорные клапаны с обеих сторон насоса упрощают обслуживание и замену.

Удалите воздух из системы

Воздух, попавший в контуры отопления и охлаждения, может вызывать шум, плохую циркуляцию и ненормальную работу насоса.

Не допускайте работы насоса всухую

Циркуляционные насосы с мокрым ротором полагаются на перекачиваемую жидкость для смазки и охлаждения.

Stream указывает защиту от сухого хода, но насос все равно должен устанавливаться и эксплуатироваться при правильно заполненной и опорожненной от воздуха системе.

Часто задаваемые вопросы о фланцевых циркуляционных насосах Stream SXR

Что такое фланцевый циркуляционный насос?

Фланцевый циркуляционный насос — это линейный циркуляционный насос, подключаемый к трубопроводной системе с помощью фланцев, а не резьбовых соединений. Он обычно используется в более крупных системах отопления, охлаждения и горячего водоснабжения.

В чем основное различие между фланцевыми и резьбовыми циркуляционными насосами?

Резьбовые циркуляционные насосы обычно используются в системах с трубами меньшего диаметра и при более низких гидравлических нагрузках, в то время как фланцевые циркуляционные насосы обычно используются с трубами большего диаметра и в системах с более высоким расходом.

Означает ли фланцевый насос всегда большую мощность?

Не обязательно. Фланец — это способ соединения. Фактическая гидравлическая производительность зависит от конкретной модели насоса, рабочего колеса и двигателя.

Для каких применений подходит фланцевая серия Stream?

Stream указывает котловое и гидронное отопление, системы отопления, системы охлаждения, рециркуляцию горячего водоснабжения и солнечные системы водяного отопления.

Какую температуру жидкости может выдержать насос?

На странице продукта Stream указан диапазон температуры жидкости от -10°C до +110°C.

Какой класс защиты?

Указанный класс защиты — IP44.

Какой класс изоляции?

Указанный класс изоляции — класс H.

Какое напряжение питания используется?

В стандартной спецификации изделия указано 1~230 В / 50 Гц.

Шумит ли насос?

В серии SXR используется технология «мокрый ротор», предназначенная для малошумной циркуляции.

Можно ли использовать чугун для рециркуляции горячей воды в бытовых системах?

Материал корпуса насоса для питьевой горячей воды должен соответствовать местным нормам качества воды и санитарным правилам. Нержавеющая сталь, бронза или другой одобренный материал могут быть более подходящими там, где циркулирует свежая питьевая вода.

Когда следует выбирать нержавеющую сталь?

Нержавеющая сталь полезна там, где требуются повышенная коррозионная стойкость и более чистые материалы, контактирующие с водой.

Когда следует выбирать бронзу?

Бронзу можно рассматривать для подходящих применений с горячей водой и чувствительных к коррозии систем, где конкретный сплав и насос одобрены для предполагаемой системы водоснабжения.

Как выбрать правильную модель?

Определите требуемый расход и напор системы, затем проверьте соответствующую кривую производительности Stream. Также следует учитывать размер присоединения, монтажную длину, материал корпуса насоса, температуру жидкости и электропитание.

Можно ли выбрать насос только по диаметру фланца?

Нет. Только диаметр фланца не определяет гидравлические характеристики. Требуемые расход и напор всегда следует проверять по кривой насоса.

Всегда ли более крупный циркуляционный насос лучше?

Нет. Завышенный размер может увеличить потребление энергии, шум потока и гидравлический дисбаланс. Правильный насос — это тот, который соответствует фактическим условиям работы системы.

Фланцевые циркуляционные насосы Stream SXR: гибкое решение для больших гидравлических систем

Серия фланцевых циркуляционных насосов Stream SXR расширяет традиционную концепцию циркуляционных насосов с «мокрым ротором» для более крупных систем отопления, охлаждения и горячего водоснабжения.

По сравнению с компактными резьбовыми циркуляционными насосами, фланцевые модели обеспечивают более практичный способ подключения для трубопроводов большего диаметра и доступны в более широком диапазоне гидравлических характеристик для применений с более высоким расходом и напором.

Серия сочетает в себе многоскоростной режим работы, малошумную технологию «мокрого ротора», защиту от сухого хода и широкий диапазон температур жидкости от -10°C до +110°C.

Различные материалы корпуса насоса также позволяют адаптировать изделие к разным системам.

Чугун обеспечивает прочный и экономичный вариант для многих закрытых систем отопления и охлаждения.

Нержавеющая сталь обеспечивает повышенную коррозионную стойкость, а бронзу можно рассматривать для подходящих систем горячего водоснабжения или открытых систем там, где это одобрено.

Для монтажников, подрядчиков по ОВиК, инженеров по обслуживанию зданий и дистрибьюторов самое важное правило выбора простое:

Сначала выбирайте по требуемому расходу и напору, затем подтверждайте размер фланца, материал, монтажную длину и условия эксплуатации системы.

Благодаря широкому диапазону моделей и вариантов материалов, семейство фланцевых циркуляционных насосов Stream SXR обеспечивает гибкое решение для более крупных жилых, коммерческих систем отопления, ОВиК и систем циркуляции горячей воды.
