Основы работы поплавковых выключателей: практическое руководство для покупателей насосов.

Поплавковые выключатели — один из самых простых, но важнейших компонентов в системе управления насосами. Независимо от того, управляете ли вы дренажными насосами, скважинными насосами, канализационными насосами или резервуарами для хранения воды, выбор правильного поплавкового выключателя обеспечивает надежную автоматизацию и долгосрочную безопасность.

Это руководство поможет вам быстро понять, как работают поплавковые выключатели, как их выбирать и какие технические параметры действительно важны — на основе реальных инженерных принципов и надежных данных о продукте.

1. Что определяет рабочую температуру поплавкового выключателя?

Максимальная рабочая температура поплавкового выключателя определяется не только поплавком — она зависит от самого термочувствительного компонента во всей конструкции.

При оценке рабочей температуры всегда уточняйте эти четыре момента:

1.1 Максимальная температура

Какой максимальной температуры может достичь ваша система в любой момент?

1.2 Постоянная рабочая температура

Какая температура поддерживается при длительной нормальной работе?

1.3 Среда

Используется ли поплавковый выключатель в:

• чистой воде

• сточных водах

• масле

• химических жидкостях

• горячей воде или паре

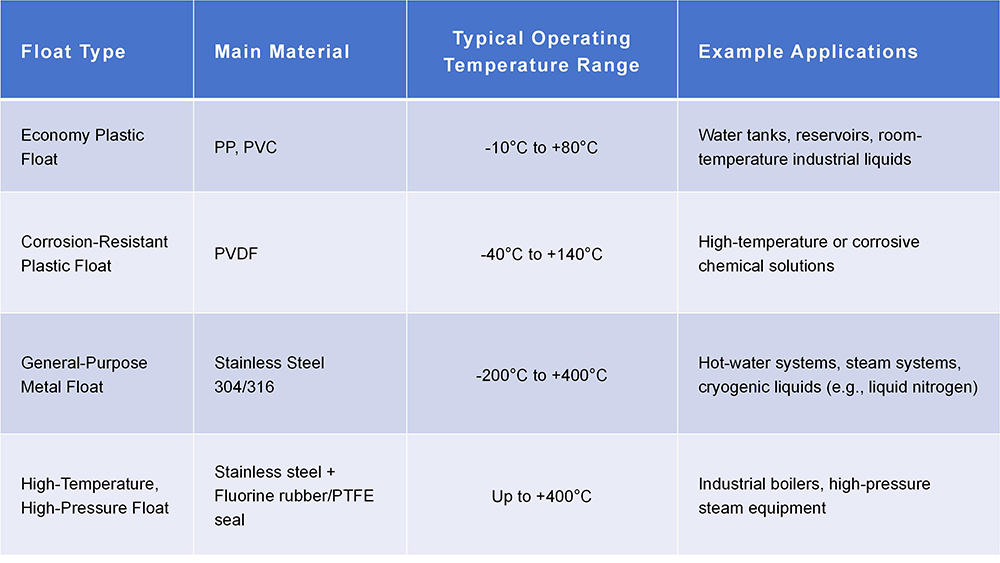

Для разных сред требуются разные материалы поплавка.

1.4 Материал поплавка и уплотнения

Часто уплотнительное кольцо (а не корпус поплавка) является истинным ограничителем по температуре.

Ключевой вывод:

Верхний температурный предел определяется наименее термостойкой частью — обычно уплотнением.
Всегда сверяйтесь с техническим паспортом производителя для получения точного допустимого температурного диапазона.

2. Определяет ли диаметр провода максимальную мощность, которой можно управлять?

Частично да, но не полностью.

Многие пользователи полагают, что 【более толстые провода = большая мощность】, но для поплавковых выключателей реальным ограничивающим фактором обычно является внутренняя коммутационная способность контактов.

Максимальная нагрузка поплавкового выключателя зависит от:

• Внутреннего диаметра провода (сечения проводника)

Это определяет, какой ток провод может безопасно проводить.

• Номинальной нагрузки внутренних контактов (наиболее критичный фактор)

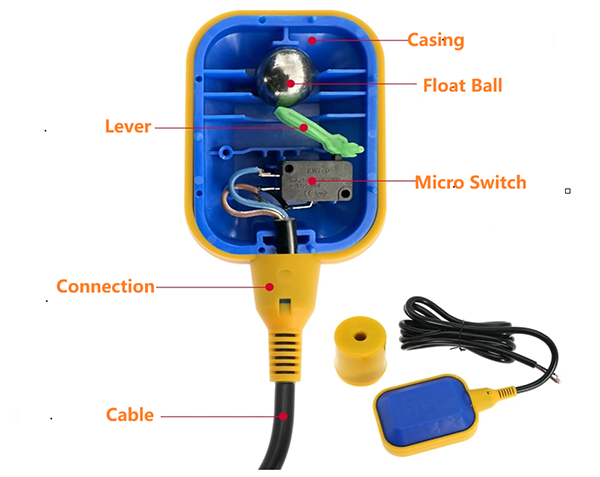

Внутри поплавка находится механический микровыключатель или геркон.
Даже если используются толстые провода, если контакт рассчитан только на 1А, то весь поплавковый выключатель может выдерживать только 1А — не больше.

• Материала изоляции

И провода, и контакты выделяют тепло; изоляция должна его выдерживать.

Как правильно определить максимальную нагрузочную способность

Всегда следуйте трём шагам:

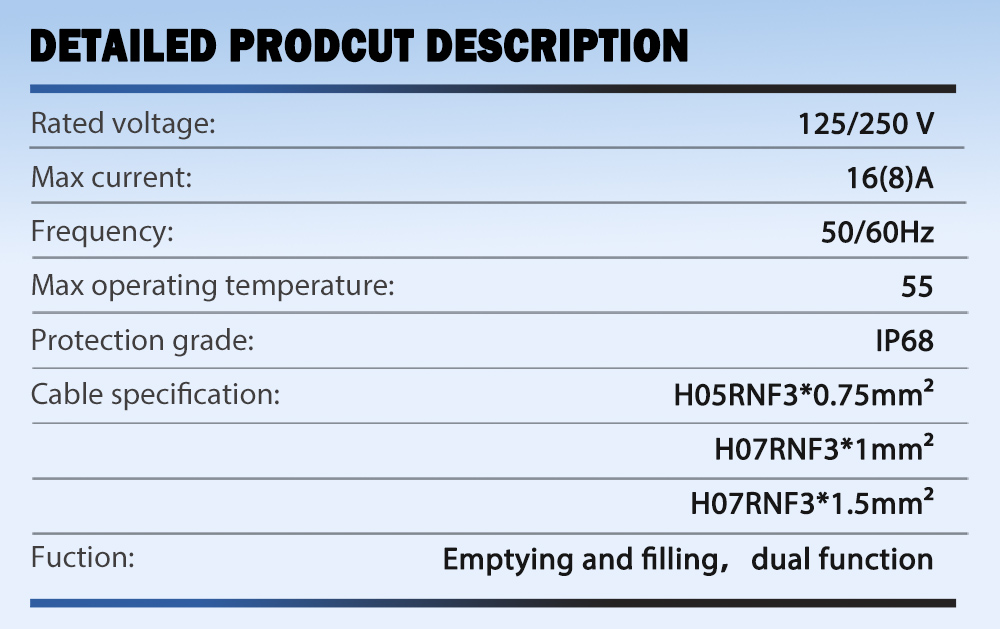

Шаг 1 – Проверьте технический паспорт производителя

Ищите:

Номинальную нагрузку контактов: например, 10(2)А 250В AC

Характеристики провода: например, 0.75мм²

Шаг 2 – Рассчитайте ток вашей нагрузки

Для насосов и соленоидных клапанов:

I = Мощность (Вт) ÷ Напряжение (В)

Шаг 3 – Обеспечьте запас безопасности

Выбирайте поплавковый выключатель, у которого:

номинальный ток контактов и допустимый ток провода на 20–30% выше, чем ток нагрузки.

3. Пример: Поплавковый выключатель с проводом 1,5 мм² на 220В — какая максимальная мощность нагрузки?

Даже с проводом 1,5 мм² реальное ограничение всё равно зависит от номинала контактов.

Скорее всего (типичный поплавковый выключатель): контакты на 10А

Макс. мощность = 220В × 10А = 2200 Вт

Это наиболее распространённый и практичный предел мощности.
Для безопасной долговременной работы следует выбирать насосы ≤ 2200 Вт.

Если поплавковый выключатель использует контакты более низкого класса (5А)

Макс. мощность = 220В × 5А = 1100 Вт

Некоторые более компактные или бюджетные поплавковые выключатели попадают в эту категорию.

Заключительные рекомендации по выбору

Выбрать правильный поплавковый выключатель несложно — просто следуйте этим принципам:

• Рабочая температура

Подбирайте материалы поплавка и уплотнения в соответствии с температурой вашей жидкости.

• Максимальная мощность нагрузки

Всегда ориентируйтесь на коммутационную способность контактов, а не только на толщину провода.

• Подтвердите фактический ток нагрузки

Убедитесь, что номинал поплавка > номинального тока насоса.

• Оставляйте запас по току (запас безопасности)

Запас в 20–30% обеспечивает надежность и более длительный срок службы.

• Даташит — это закон

Всегда доверяйте техническим характеристикам, предоставленным производителем.

Почему это важно для насосных систем

Неправильный выбор поплавка может привести к:

• неотключению насоса

• перегреву двигателя

• привариванию контактов

• преждевременному выходу поплавка из строя

• рискам для безопасности в канализационных/сточных системах

Для дилеров, монтажников или инженеров-закупщиков правильный выбор поплавкового выключателя снижает количество послепродажных проблем и обеспечивает стабильную работу системы.
