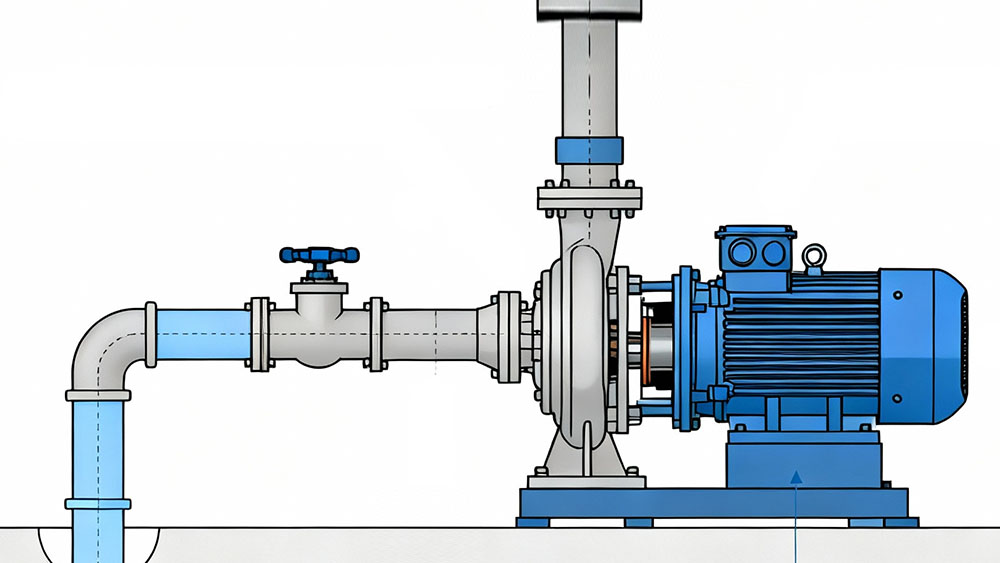

Высоконапорный насос для использования в условиях низкого напора: актуальная проблема

Выбор правильного насоса для конкретной задачи кажется простым, но распространенное несоответствие может привести к серьезным эксплуатационным проблемам. Одна из таких ошибок — использование высоконапорного насоса для низконапорной системы. Этот выбор часто проистекает из непонимания принципов работы насосов, что ведет к неожиданным последствиям как для производительности, так и для энергопотребления.

В этой статье будет проанализировано, как использование высоконапорного насоса в низконапорной системе влияет на потребляемый им электрический ток. Мы рассмотрим техническую взаимосвязь между напором и расходом насоса, возникающие риски перегрузки двигателя и лучшие практики выбора правильного оборудования. Понимание этих принципов является ключом к обеспечению эффективности, надежности и безопасности системы.

Взаимосвязь напора и расхода насоса

Чтобы понять проблему, сначала необходимо разобраться в фундаментальных понятиях напора и расхода насоса. [Напор] — это высота, на которую насос может поднять жидкость, что эквивалентно создаваемому им давлению. [Расход] — это объем жидкости, который насос может переместить за единицу времени. Эти два параметра обратно связаны, и эта взаимосвязь визуализируется на кривой производительности насоса.

Кривая насоса: Визуальное руководство

Каждый центробежный насос имеет уникальную кривую производительности, которая показывает взаимосвязь между создаваемым напором и обеспечиваемым расходом. Как правило, с увеличением расхода напор снижается. Насос работает наиболее эффективно в своей точке наилучшего КПД (НКПД), которая представляет собой идеальное для его конструкции сочетание напора и расхода.

Высоконапорный насос спроектирован для создания высокого давления. Этого часто достигают за счет нескольких ступеней рабочего колеса, меньших внутренних зазоров и конструкции, оптимизированной для преодоления значительного сопротивления. Его точка НКПД находится на его кривой в области высокого напора и относительно низкого расхода.

Когда вы устанавливаете такой насос в низконапорную систему, сопротивление в ней оказывается намного ниже расчетного. Согласно его кривой, более низкое сопротивление (напор) позволяет насосу перемещать значительно больший объем жидкости. Это заставляет насос работать далеко справа от его точки НКПД, в области высокого расхода и низкого напора, где он неэффективен и неустойчив.

Влияние на электрический ток

Работа насоса вдали от его точки НКПД имеет прямые электрические последствия. Количество энергии, потребляемой насосом, напрямую связано с выполняемой им работой — перемещением определенного объема жидкости против определенного давления.

Увеличение расхода и потребляемой мощности

Когда высоконапорный насос работает в низконапорной системе, резко возросший расход заставляет двигатель работать интенсивнее. Перемещение большего объема жидкости требует от двигателя большего крутящего момента. Для обеспечения этого более высокого крутящего момента двигатель должен потреблять больший электрический ток от источника питания.

Это явление часто вызывает путаницу. Многие полагают, что раз насос не работает против высокого давления, то он будет потреблять меньше энергии. Однако для центробежных насосов гидравлическая нагрузка является функцией как напора, так и расхода. В данном сценарии огромное увеличение расхода перевешивает снижение напора, что приводит к чистому увеличению энергопотребления и потребляемого тока.

Риски перегрузки двигателя

Каждый электродвигатель имеет номинальный ток полной нагрузки (FLA) — максимальный ток, который он может безопасно потреблять непрерывно без перегрева. Когда насос заставляет свой двигатель потреблять ток, превышающий этот номинал, возникает состояние перегрузки.

Например, снижение рабочего напора высоконапорного насоса всего на 30–40% может привести к скачку потребляемого тока, значительно превышающему FLA двигателя. Если это состояние сохраняется, обмотки двигателя будут выделять чрезмерное тепло. Это тепло разрушает изоляцию, резко сокращает срок службы двигателя и может привести к преждевременному выходу его из строя. Во многих случаях защита двигателя от перегрузки сработает, отключив систему, чтобы предотвратить катастрофические повреждения.

Гидравлические и механические последствия

Проблемы не ограничиваются электрической частью. Эксплуатация высоконапорного насоса в условиях низкого напора создает значительную гидравлическую и механическую нагрузку, ведущую к целому ряду проблем.

Кавитация и нестабильность

Работа далеко справа от точки НКПД увеличивает риск кавитации. Кавитация возникает, когда давление внутри насоса падает ниже давления паров жидкости, вызывая образование крошечных пузырьков пара. Эти пузырьки с силой схлопываются при попадании в зоны более высокого давления, создавая ударные волны, которые разрушают рабочее колесо и корпус насоса.

Это нестабильное гидравлическое состояние также вызывает значительную вибрацию и шум. Чрезмерные усилия создают огромную нагрузку на механические компоненты насоса. Подшипники и механические уплотнения, рассчитанные на стабильные условия вблизи точки наивысшего КПД, испытывают повышенный износ и склонны к преждевременному выходу из строя. В результате система становится менее эффективной, шумной и ненадежной, требующей частого обслуживания.

Реальный пример

Рассмотрим распространенный сценарий: промышленному предприятию необходимо перекачивать воду для процесса охлаждения, требующего напора всего 10 метров. Команда обслуживания, имея в запасе насос высокого напоса, рассчитанный на 50 метров, решает установить его, чтобы сэкономить на закупке.

Изначально насос, кажется, работает — он перекачивает воду. Однако вскоре появляются проблемы. Расход оказывается намного выше требуемого, вызывая сложности на выходе. Что более важно, техники по обслуживанию замечают, что двигатель работает необычно горячим. Измерение токовыми клещами показывает, что потребляемый ток на 25% превышает номинальный ток полной нагрузки (FLA) двигателя.

В течение нескольких недель тепловая защита двигателя начинает регулярно срабатывать, вызывая простои системы. Если не принять мер, двигатель в конечном итоге полностью выйдет из строя. Попытка сэкономить деньги, используя имеющийся насос, оборачивается большими затратами на простои, ремонты и, в конечном счете, необходимостью все равно купить правильный насос.

Лучшие практики и рекомендации

Избежать этих проблем можно за счет правильного выбора насоса и проектирования системы. Следование этим лучшим практикам обеспечит долгосрочную надежность и энергоэффективность.

1. Соответствие насоса системе: Всегда начинайте с точного расчета общего динамического напора вашей системы и требуемого расхода. Выбирайте насос, точка наивысшего КПД которого максимально близка к этим рабочим условиям.

2. Используйте характеристическую кривую насоса: Никогда не выбирайте насос, не изучив его рабочую характеристику. Убедитесь, что расчетная точка вашей системы попадает в рекомендуемый рабочий диапазон насоса.

3. Управляйте системой, а не насосом: Если условия в вашей системе меняются, рассмотрите возможность использования частотно-регулируемого привода (ЧРП). ЧРП регулирует скорость двигателя для соответствия требуемому напору и расходу, поддерживая эффективную работу насоса и предотвращая перегрузку двигателя. Дросселирование потока на выходе с помощью клапана также может увеличить напор и снизить расход, но этот способ менее энергоэффективен, чем использование ЧРП.

4. Консультируйтесь со специалистами: Если сомневаетесь, обратитесь к техническим данным производителя насоса или проконсультируйтесь с квалифицированным инженером. Использование инструментов моделирования также может помочь спрогнозировать, как насос будет работать в вашей конкретной системе.

Заключение

Использование насоса высокого напоса для применения с низким напором — дорогостоящая ошибка. Хотя это может показаться удобным решением, оно заставляет насос работать в неэффективном и разрушительном режиме высокого расхода. Это напрямую приводит к увеличению потребляемого тока, перегрузке двигателя и высокому риску механических поломок из-за вибрации и кавитации.

Ключевой вывод прост: правильный выбор насоса критически важен. Уделив время расчету требований системы и тщательно сопоставив их с рабочей характеристикой насоса, вы можете обеспечить эффективную, надежную и безопасную работу вашей системы на долгие годы. Этот фундаментальный шаг экономит энергию, снижает затраты на обслуживание и предотвращает незапланированные простои, вызванные простым несоответствием.
