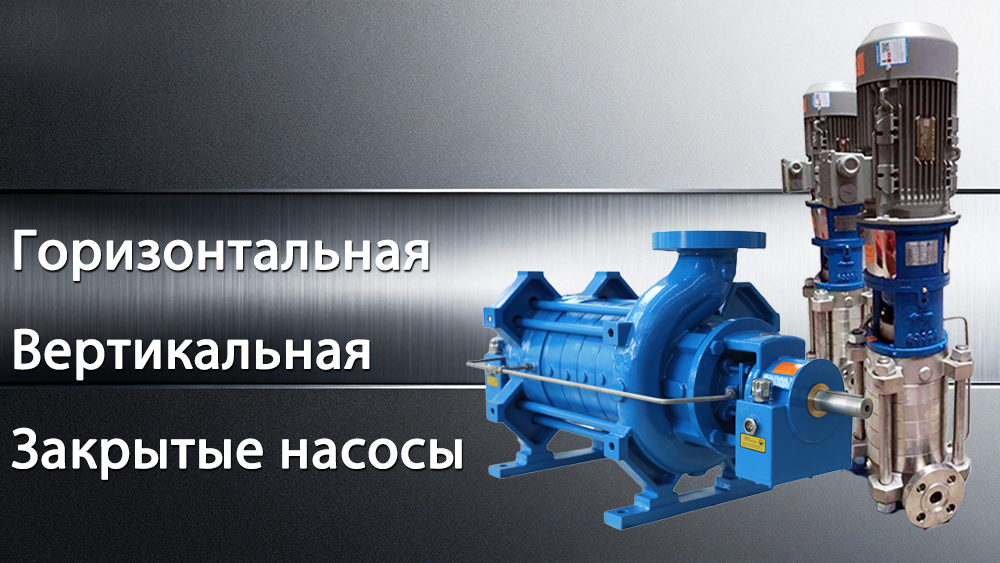

Горизонтальные, вертикальные и моноблочные насосы: комплексное сравнение

Консольные насосы являются краеугольным камнем систем перекачки жидкостей в бесчисленных отраслях промышленности. Их простая, но эффективная конструкция делает их одним из наиболее широко используемых сегодня типов центробежных насосов. Однако не все консольные насосы одинаковы. Понимание различий между их основными конфигурациями — горизонтальной, вертикальной и моноблочной — является ключом к выбору правильного насоса для ваших конкретных нужд.

Консольный насос определяется своей схемой потока. Жидкость поступает в насос через всасывающий патрубок на одном конце корпуса насоса и выходит в верхней части, перпендикулярно всасывающей линии. Эта простая конструкция способствует его популярности, обеспечивая надежную работу и простоту использования. Давайте рассмотрим три распространенные конструкции, чтобы сравнить их.

Обзор конструкций консольных насосов

Хотя все консольные насосы работают по схожему принципу, их физическая компоновка может значительно различаться.

• Горизонтальный консольный насос:В этой конфигурации насос и двигатель установлены рядом на общей фундаментной плите. Это традиционная и очень распространенная схема.

• Вертикальный консольный насос:В этой конструкции насос ориентирован вертикально, а двигатель расположен непосредственно над насосом. Такое расположение идеально подходит для экономии площади.

• Моноблочный насос:Здесь рабочее колесо насоса соединено непосредственно с валом двигателя, образуя единый компактный агрегат без отдельной муфты или фундаментной плиты.

Горизонтальные консольные насосы

Горизонтальная конфигурация — это то, что чаще всего приходит на ум, когда люди думают о промышленном насосе. Его долгое присутствие на рынке обусловлено сочетанием надежности и ремонтопригодности.

Преимущества:

• Простое обслуживание:Боковая компоновка обеспечивает легкий доступ к насосу, двигателю и муфте, что упрощает монтаж, осмотр и ремонт.

• Стабильность:Широкая, устойчивая основа позволяет надежно закрепить насос, что идеально подходит для работы с большими расходами и в высокомощных применениях.

• Универсальность:Эта распространенная конструкция доступна в огромном диапазоне материалов и конфигураций для работы с различными жидкостями и условиями эксплуатации.

Недостатки:

• Большая занимаемая площадь:Горизонтальная компоновка требует значительного количества места на полу по сравнению с другими конструкциями.

• Необходимость центровки:Отдельный насос и двигатель требуют точной центровки своих валов во время установки, чтобы предотвратить преждевременный износ подшипников и уплотнений.

Лучшие области применения:

• Промышленные системы водоснабжения и циркуляции

• Сети ОВКВ и пожаротушения

• Муниципальные и коммерческие станции перекачки воды

• Крупномасштабные проекты орошения

Вертикальные насосы с односторонним подводом

Когда площадь в дефиците, вертикальный насос с односторонним подводом предлагает разумное решение. Располагая двигатель сверху насоса, он обеспечивает мощную производительность при гораздо меньшей занимаемой площади.

Преимущества:

• Экономия пространства:Его основное преимущество — значительное сокращение необходимой площади пола, что делает его идеальным для тесных машинных залов или перегруженных оборудованием помещений.

• Простота монтажа:Такая конструкция часто упрощает разводку трубопроводов и может быть проще в установке в условиях ограниченного горизонтального пространства.

• Защита двигателя:Размещение двигателя над насосом снижает риск его повреждения от возможного затопления в подвалах или низинных участках.

Недостатки:

• Сложность технического обслуживания:Доступ к насосу для технического обслуживания или демонтажа может быть затруднён из-за вертикальной компоновки. Для снятия двигателя может потребоваться подъёмное оборудование.

• Повышенная нагрузка на подшипники:Подшипники двигателя должны выдерживать вес рабочего колеса и вала, что может привести к повышенным нагрузкам.

Лучшие области применения:

• Водоснабжение высотных зданий и коммерческих объектов

• Циркуляция в градирнях и системах конденсаторной воды

• Бустерные системы в условиях ограниченного пространства

• Промышленные предприятия с вертикальной разводкой трубопроводов

Моноблочные консольные насосы

Моноблочные насосы представляют собой наиболее компактную и простую конструкцию. Благодаря установке рабочего колеса непосредственно на вал двигателя, эти насосы не требуют фундаментной плиты и муфты, что делает их высокоинтегрированными и экономически эффективными.

Преимущества:

• Компактность и простота:Интегрированная конструкция чрезвычайно компактна, требует минимум места и упрощает монтаж.

• Не требуется центровка:Поскольку рабочее колесо напрямую закреплено на валу двигателя, отпадает необходимость в центровке валов, что сокращает время и сложность монтажа.

• Экономическая эффективность:Благодаря меньшему количеству компонентов, эти насосы, как правило, дешевле в приобретении и проще заменяются как единый узел.

Недостатки:

• Ограниченный диапазон мощности:Данная конструкция обычно ограничена небольшими размерами двигателей и не подходит для применения в высоконапорных и высокопроизводительных системах, характерных для крупных насосов.

• Повышенная нагрузка на двигатель:Подшипники двигателя воспринимают все осевые и радиальные нагрузки от насоса, что может сократить срок службы двигателя, особенно в сложных условиях эксплуатации.

• Ограничения по температуре и давлению:Они менее подходят для перекачивания высокотемпературных или высоконапорных жидкостей, так как тепло может передаваться непосредственно на подшипники двигателя.

Лучшие области применения:

• Повышение давления в системах водоснабжения жилых домов и полив приусадебных участков

• Легкие коммерческие системы, такие как небольшие системы ОВКВ и циркуляционные контуры

• Портативные насосные системы или применения, где насос интегрирован в оригинальное оборудование (OEM).

Ключевые итоги сравнения

Выбор правильного консольного насоса сводится к балансировке требований вашего применения к занимаемому пространству, производительности и техническому обслуживанию. Эта таблица дает краткую сводку ключевых различий между тремя конфигурациями.

Советы по выбору для различных областей применения

При выборе подходящего консольного насоса для вашего проекта учитывайте следующие ключевые факторы:

• Оцените доступное пространство, так как некоторые конфигурации требуют больше места, чем другие.

• Определите требуемую производительность (расход) и давление, чтобы насос соответствовал потребностям вашей системы.

• Оцените простоту технического обслуживания и доступность среды, в которой будет установлен насос.

• Для химических или морских сред отдавайте приоритет насосам, изготовленным из коррозионно-стойких материалов.

• Если ваше приложение предполагает непрерывную круглосуточную работу, горизонтальные насосы, как правило, обеспечивают большую долговечность.

Заключение: Соответствие типа насоса конкретным условиям эксплуатации

Каждая конфигурация насоса имеет свои явные преимущества, адаптированные под конкретные задачи. Идеальный насос для вашего применения зависит от таких факторов, как доступное пространство, желаемая пропускная способность и условия эксплуатации. Для достижения оптимальной производительности системы и долговечности лучше всего проконсультироваться со специалистами по насосам при проектировании или модернизации вашей системы. Соответствуя выбор насоса вашим уникальным требованиям, вы обеспечите как эффективность, так и надежность в любой среде.
