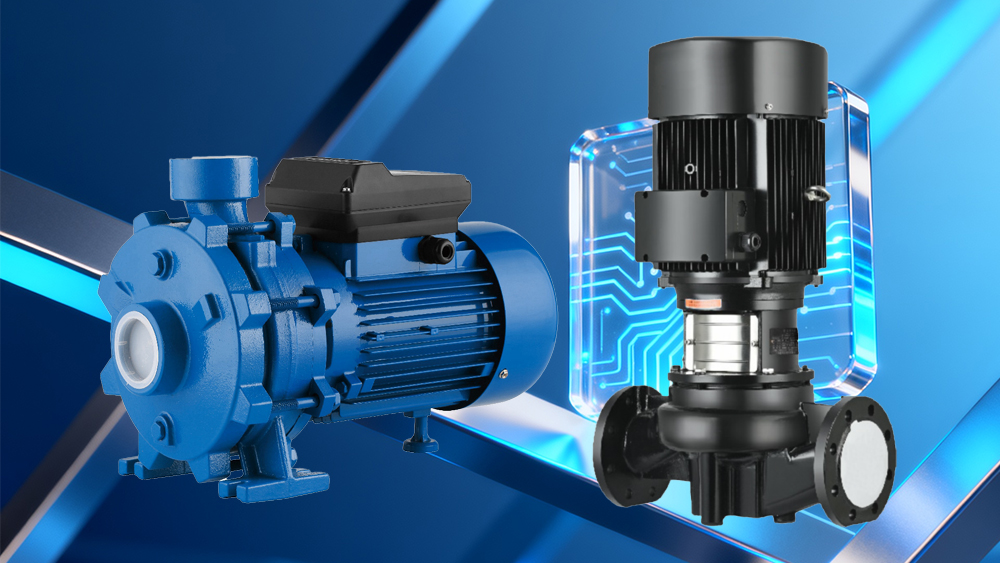

Горизонтальная или вертикальная установка насоса: что лучше?

Выбор подходящего насоса — это только половина дела; не менее важно то, как вы его установите. Ориентация насоса — горизонтальная или вертикальная — существенно влияет на его производительность, потребности в техническом обслуживании и общий срок службы. Многие распространенные типы насосов, включая центробежные, многоступенчатые и погружные модели, можно устанавливать обоими способами, что заставляет многих задуматься, какая же конфигурация лучше.

Выбор между горизонтальным и вертикальным монтажом насоса — задача не из простых. Каждая ориентация имеет свой набор преимуществ и недостатков, связанных с эффективностью, требованиями к пространству, стоимостью и пригодностью для конкретных применений. Это руководство предоставит подробное сравнение ориентаций насосов, чтобы помочь вам сделать обоснованный выбор для вашей системы.

Понимание двух ориентаций установки

Прежде чем перейти к плюсам и минусам, важно понять фундаментальные различия между двумя вариантами компоновки.

Горизонтальный монтаж насоса

При горизонтальной установке насос и двигатель располагаются в одной горизонтальной плоскости. Вал насоса располагается параллельно земле, а вся сборка обычно монтируется на общей опорной плите или фундаменте. Это одна из самых распространенных конфигураций, особенно для консольных и насосов с двусторонним подводом рабочего колеса, используемых в промышленных и коммерческих целях.

Вертикальный монтаж насоса

При вертикальной установке насоса используется вертикальная компоновка вала, при этом двигатель обычно устанавливается непосредственно над насосной частью. Такая конструкция может быть выполнена несколькими способами, например, в виде вертикального inline-насоса, где всасывающий и напорный патрубки находятся на одной линии, или в виде погружного насоса, предназначенного для полного погружения в перекачиваемую жидкость. Такие насосы часто используются в колодцах, резервуарах и в случаях, когда площадь пола ограничена.

Преимущества горизонтальной установки

Широкое распространение горизонтальных насосов обусловлено рядом ключевых преимуществ, которые делают их практичным выбором для многих применений.

Простота технического обслуживания

Одним из самых больших преимуществ горизонтальной компоновки является доступность. Насос, двигатель, подшипники и уплотнения легко доступны, что упрощает плановые осмотры, ремонт и общее техническое обслуживание насоса. Такой простой доступ может значительно сократить время простоя и трудозатраты.

Идеальны для высоких расходов

Горизонтальные насосы, особенно консольные, отлично подходят для перекачивания больших объемов жидкости при низком и среднем давлении. Их конструкция хорошо подходит для таких применений, как водоснабжение, системы ОВКВ и общая промышленная перекачка жидкостей, где высокий расход важнее высокого давления.

Стабильность и простота

Благодаря более низкому центру тяжести горизонтальные насосы по своей природе более стабильны. Они требуют менее сложной конструкционной поддержки по сравнению со своими вертикальными аналогами. Монтаж на опорной плите обеспечивает прочное, стабильное основание, которое помогает минимизировать вибрацию и упрощает первоначальный процесс центровки.

Недостатки горизонтальной установки

Несмотря на свою популярность, горизонтальные насосы имеют ограничения, которые делают их непригодными для определенных сценариев.

Большая занимаемая площадь

Наиболее значительным недостатком является количество занимаемой ими площади пола. Расположение двигателя и насоса бок о бок может занимать значительную площадь, что делает их непрактичными для тесных помещений.

Ограничения всасывающей способности

Горизонтальные насосы необходимо заливать перед запуском, то есть корпус насоса и всасывающая магистраль должны быть заполнены жидкостью. Если источник жидкости находится ниже насоса, он имеет ограниченную всасывающую способность. По этой причине они лучше всего работают с подпором, когда уровень жидкости выше входа насоса.

Риск смещения

Хотя первоначальная центровка относительно проста, опорная плита и фундамент со временем могут оседать или смещаться. Это может привести к расцентровке между двигателем и насосом, вызывая повышенную вибрацию, преждевременный износ подшипников и отказ уплотнений, если это не исправлено.

Преимущества вертикального монтажа

Вертикальные насосы предлагают уникальные решения для задач, которые не под силу горизонтальным насосам, особенно в отношении пространства и условий всасывания.

Экономия пространства

Наиболее очевидное преимущество установки вертикального насоса — его компактная занимаемая площадь. Размещая двигатель сверху насоса, эта конструкция освобождает ценное пространство на полу. Это делает её идеальным выбором для тесных машинных залов, подземных резервуаров и морских платформ.

Отличное решение для глубоких скважин

Вертикальные насосы превосходно подходят для применений, требующих подъема с большой глубины, таких как откачка воды из глубоких колодцев, откачка из скважин и дренаж сборных резервуаров. Погружные и вертикальные турбинные насосы специально разработаны для эффективной подачи жидкости с значительных глубин.

Превосходное самовсасывание

Многие конструкции вертикальных насосов, особенно погружных и дренажных, являются самовсасывающими, поскольку рабочее колесо уже погружено в жидкость. Это устраняет необходимость ручного залива и предотвращает проблемы, связанные с воздушными пробками или потерей всасывания.

Недостатки вертикального монтажа

Специализированный характер вертикальных насосов также создает несколько проблем, которые необходимо учитывать.

Сложное техническое обслуживание

Доступ к вертикальному насосу для обслуживания может быть затруднен. Для погружных или глубоко установленных турбинных насосов весь агрегат, возможно, придется поднимать из скважины или резервуара для обслуживания, что требует тяжелого подъемного оборудования и значительных трудозатрат. Даже у насосов, установленных на поверхности, доступ к нижним подшипникам и уплотнениям может быть более сложным, чем у горизонтальных агрегатов.

Более высокие затраты на установку

Установка может быть более дорогой и сложной. Вертикальные насосы могут требовать специальных монтажных конструкций, усиленных опор и инструментов для точной центровки для управления длинными валами. Необходимость в кранах или других подъемных устройствах для монтажа и демонтажа также увеличивает стоимость.

Проблемы с вибрацией

Длинные валы, подобные тем, что используются в вертикальных турбинных насосах, могут быть более подвержены вибрации и гармоникам. Правильная центровка и опора вала критически важны для предотвращения эксплуатационных проблем и обеспечения долговременной надежности.

Выбор правильной ориентации для вашего приложения

Окончательный выбор зависит от ваших конкретных эксплуатационных потребностей. Вот краткое сравнение ориентации насоса для распространенных сценариев:

• Для систем общего водоснабжения: Горизонтальные консольные или многоступенчатые насосы часто являются предпочтительным выбором благодаря своей простоте и легкости в обслуживании.

• Для глубоких скважин или буровых отверстий: Вертикальные турбинные или погружные насосы являются отраслевым стандартом.

• Для ограниченного пространства (подвалы/приямки): Вертикальные шламовые насосы или in-line насосы экономят критически важную площадь.

• Для промышленных технологических систем: Горизонтальные насосы распространены благодаря своей надежной конструкции и простоте обслуживания, но вертикальные конструкции используются там, где пространство ограничено.

Ключевые советы по техническому обслуживанию насосов

Независимо от выбранной ориентации, соблюдение правильных практик монтажа и технического обслуживания является ключом к длительному сроку службы.

• Обеспечьте прочное, ровное основание, чтобы предотвратить вибрацию и смещение валов.

• Используйте прецизионные инструменты, такие как лазерные системы центровки, для совмещения валов двигателя и насоса.

• Проверяйте и затягивайте все соединения муфт двигателя и насоса в соответствии со спецификациями производителя по моменту затяжки.

• Проектируйте установку с достаточным свободным пространством для обеспечения легкого доступа для осмотра и обслуживания.

• Всегда консультируйтесь с руководством по монтажу производителя для получения информации о конкретных требованиях.

Заключение: Балансировка ваших потребностей

Не существует универсального варианта, который был бы 【лучше】 в споре о горизонтальном versus вертикальном монтаже насосов. Идеальный выбор зависит от тщательного баланса требований вашего применения к эффективности, пространству и техническому обслуживанию. Горизонтальные насосы предлагают непревзойденную простоту и ремонтопригодность для высокопроизводительных систем, где пространство не является проблемой. В отличие от них, вертикальные насосы предоставляют элегантное и эффективное решение для глубоких скважин и стесненных условий.

Прежде чем принять окончательное решение, оцените требования вашей системы и физические ограничения. Для получения экспертной консультации, адаптированной к вашим конкретным потребностям, обратитесь к поставщику насосов или квалифицированному инженеру, чтобы убедиться, что вы выбрали и установили оптимальную конфигурацию насоса.
