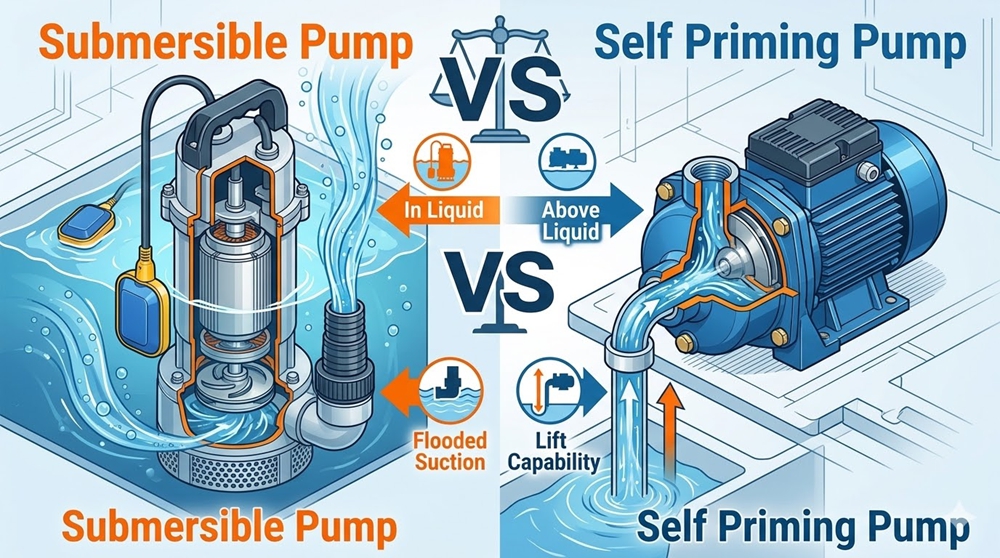

Погружной насос против самовсасывающего насоса: руководство по выбору

Для поддержания работы вашего предприятия необходимо перемещать огромные объемы воды. Инженерная задача сразу же ставит перед вами фундаментальный выбор: следует ли погружать насос непосредственно в жидкость или разместить насос на поверхности и поднимать воду к нему? Это решение определяет конструкцию системы, энергопотребление и протоколы технического обслуживания на долгие годы вперед.

В основе этой инженерной дилеммы лежит принцип взаимодействия каждой технологии с жидкостью. Погружной насос работает под водой, проталкивая жидкость вверх через напорный трубопровод. В свою очередь, самовсасывающий поверхностный насос располагается над источником жидкости, используя внутреннюю камеру для удаления воздуха из всасывающей линии и атмосферное давление для подъема воды в корпус насоса.

Выбор правильного оборудования требует тщательного анализа условий на площадке, свойств жидкости и долгосрочных эксплуатационных затрат. Муниципальные инженеры, руководители предприятий и сотрудники отдела закупок должны соотнести физические ограничения с доступностью для обслуживания.

Это руководство по выбору насоса описывает механику работы, преимущества и ограничения обеих конфигураций. Изучив ключевые эксплуатационные факторы, вы сможете определить точные требования для вашего применения и подобрать идеальное промышленное решение от Stream Pumps для вашего предприятия.

Подробный разбор: Погружной насос

Погружной насос предназначен для работы полностью погруженным в перемещаемую жидкость. Двигатель герметично sealed и соединен напрямую с корпусом насоса. Поскольку весь агрегат находится ниже уровня жидкости, система работает, проталкивая жидкость напрямую к точке сброса, полностью устраняя необходимость во всасывающей линии.

Высокая эксплуатационная эффективность

Погружные системы обеспечивают исключительно высокую энергоэффективность. Проталкивание жидкости требует значительно меньше энергии, чем подъем ее вверх против силы тяжести. Поскольку насос погружен, жидкость естественным образом поступает на вход рабочего колеса под положительным давлением. Мощность двигателя используется исключительно для создания напора, что снижает общее энергопотребление.

Отсутствие необходимости в заливке (праймировании)

По определению, погружной насос всегда заполнен жидкостью. Он никогда не требует ручной заливки и не зависит от внутренних рециркуляционных камер для удаления воздуха. Система готова к работе мгновенно после включения двигателя, что делает ее высоконадежной для применений с автоматическим пуском и остановом.

Предотвращение кавитации и NPSH

Одним из наиболее критических факторов в динамике жидкостей является доступный кавитационный запас (NPSH). Кавитация возникает, когда абсолютное давление жидкости на входе в насос падает ниже давления ее паров, вызывая локальное кипение. Образующиеся пузырьки пара схлопываются с огромной силой о рабочее колесо, вызывая сильную эрозию и вибрацию.

Погружной насос практически устраняет этот риск. Поскольку агрегат погружен, статический вес жидкости обеспечивает постоянное положительное давление на входе. Доступный кавитационный запас (NPSHa) остается стабильно выше требуемого (NPSHr), что гарантирует плавную работу без кавитации даже при интенсивной непрерывной эксплуатации.

Тихая работа и безопасность

Вода является отличным звукоизолятором. Работа мощного двигателя под водой резко снижает акустический шум, что является важным соображением для установок вблизи жилых районов или внутри закрытых помещений. Кроме того, погружной насос надежно скрыт ниже уровня земли, что защищает его от вандализма, несанкционированного вмешательства и экстремальных погодных явлений.

Сложности обслуживания погружного насоса

Основным недостатком погружной системы является доступность. Обслуживание погружного насоса требует специального подъемного оборудования для извлечения тяжелого агрегата из мокрого колодца. Этот процесс требует соблюдения строгих протоколов безопасности, и любая плановая проверка предполагает подъем оборудования на поверхность.

Кроме того, поскольку двигатель работает под водой, отказ механического уплотнения может позволить жидкости проникнуть в корпус двигателя, что приведет к катастрофическому короткому замыканию.

Подробный разбор: Самовсасывающий насос (Поверхностный насос)

Самовсасывающий центробежный насос устанавливается на поверхности, рядом с источником жидкости. В то время как стандартные центробежные насосы теряют способность к работе при попадании воздуха во всасывающую линию, самовсасывающая модель содержит встроенную камеру с жидкостью. Во время начального цикла запуска насос смешивает эту удерживаемую жидкость с воздухом во всасывающей линии, создавая перекачиваемую смесь. Он удаляет воздух, удерживает жидкость и постепенно создает вакуум, пока атмосферное давление не заставит жидкость подняться по всасывающей трубе, после чего начинается нормальная перекачка.

Простой доступ для обслуживания

Самым значительным преимуществом самовсасывающего насоса является доступность на уровне поверхности. Технические службы могут осматривать насос, устранять засоры, регулировать зазоры и заменять изнашиваемые детали без необходимости входа в замкнутое пространство или использования тяжелого подъемного оборудования. Это значительно сокращает время простоя и снижает затраты на плановое техническое обслуживание.

Более безопасный доступ к электрооборудованию

Поскольку насос и двигатель установлены безопасно над мокрым колодцем, операторам не нужно беспокоиться о погруженных электрических кабелях или затоплении двигателя. Плановое электрическое тестирование и обслуживание двигателя происходят в сухой, контролируемой среде.

Недостатки и ограничения поверхностных насосов

Несмотря на удобство наземной установки, самовсасывающие насосы сталкиваются со строгими ограничениями, диктуемыми законами физики.

Технически насос не всасывает воду. Он создает зону низкого давления у входа в рабочее колесо, и атмосферное давление проталкивает жидкость вверх по всасывающей трубе. На уровне моря атмосферное давление может поддерживать теоретический столб воды высотой всего 34 фута (≈10,4 м). С учетом потерь на трение, температуры жидкости и механических неэффективностей практический предел всасывания для любого самовсасывающего насоса составляет приблизительно 7–8 метров (25 футов). Попытка превысить этот подъем приводит к мгновенной кавитации и потере потока.

Кроме того, самовсасывающие агрегаты чрезвычайно чувствительны к утечкам воздуха. Всасывающий трубопровод работает под отрицательным давлением. Если в соединении трубы образуется утечка размером с булавочный укол или если система полагается на неисправный обратный клапан, который позволяет жидкости стекать обратно в приямок, насос потеряет заливку. Работа насоса всухую при попытке повторной заливки быстро приведет к выделению избыточного тепла, что разрушит механические уплотнения и внутренние компоненты.

Наконец, операторы должны учитывать риск замерзания. Поскольку самовсасывающие насосы для работы должны удерживать воду в своем корпусе, резкое падение зимних температур может вызвать замерзание этой воды. Расширяющийся лед создает огромную силу, которая легко раскалывает чугунный корпус насоса. Правильная консервация на зиму и дренаж корпуса обязательны в холодном климате.

Прямое сравнение

Чтобы упростить процесс выбора насоса, оцените, насколько каждая технология соответствует этим четырем эксплуатационным параметрам.

• Энергоэффективность: <strong>Побеждает погружной насос.</strong> Проталкивание жидкости вверх из погруженного положения использует энергию двигателя гораздо эффективнее, чем попытка поднять жидкость за счет всасывания. Погружные агрегаты испытывают меньшие потери на трение и, как правило, потребляют меньше электроэнергии в течение всего срока службы.

• Затраты на обслуживание: <strong>Побеждает самовсасывающий насос.</strong> Наземная установка позволяет техническим специалистам получить немедленный доступ к корпусу насоса, двигателю и внутренним компонентам. Нет необходимости задействовать кран или подвергать рабочих воздействию опасной среды мокрого колодца для выполнения плановых проверок.

• Требования к пространству: <strong>Побеждает погружной насос.</strong> Полностью погруженный агрегат не требует места на поверхности. Это делает его идеальным выбором для модернизации тесных городских пространств или расширения объектов, где нет доступной наземной площади.

• Универсальность: <strong>Ничья.</strong> Оба типа насосов доступны с различными конструкциями рабочих колес для работы с разными удельными весами, вязкостью и размерами твердых частиц. Правильный выбор полностью зависит от планировки вашей насосной станции, а не от самой жидкости.

Идеальные области применения: Где каждый насос проявляет себя лучше всего

Выбор правильного оборудования означает соответствие сильных сторон насоса вашим конкретным условиям окружающей среды.

Выбирайте погружные насосы, когда:

• <strong>Глубокие канализационные колодцы и насосы станций подъема:</strong> Когда вертикальное расстояние от поверхности жидкости до земли превышает 25 футов (≈7,6 м), всасывающий подъем невозможен. Погружные насосы легко справляются с глубокими муниципальными станциями подъема.

• <strong>Шумочувствительные зоны:</strong> Погружные насосы акустически изолированы, что делает их необходимыми для территорий больниц, жилых комплексов и коммерческих архитектурных фонтанов.

• Высокопроизводительный режим непрерывной работы: Применения, требующие максимальной энергоэффективности в ходе длительных непрерывных циклов, выигрывают от прямой выталкивающей силы погружного рабочего колеса.

Выбирайте самовсасывающие насосы, когда:

• Мелкие пруды и приямки: Если вертикальный подъем явно меньше 20 футов (≈6 м), поверхностные насосы обеспечивают высокоэкономичное и доступное решение для перекачки жидкости.

• Мобильное водоотведение: Строительные площадки и сельскохозяйственные предприятия требуют портативных насосов на салазках или прицепах, которые можно быстро перемещать, подсоединять к всасывающему рукаву и запускать в работу.

• Химическая обработка: Перекачка едких или высококоррозионных жидкостей требует частого контроля. Размещение двигателя и корпуса над землей защищает операторов и позволяет проводить немедленный визуальный осмотр механических уплотнений.

• Строгие условия безопасности: На объектах, где запрещен вход в мокрый колодец или отсутствует верхняя инфраструктура для подъемных механизмов, полагаются на поверхностные насосы, чтобы обезопасить обслуживающий персонал.

Часто задаваемые вопросы

Что произойдет, если самовсасывающий насос потеряет заливку?

Если самовсасывающий насос потеряет заливку из-за утечки во всасывающей линии или отказа обратного клапана, он начнет работать всухую. Без охлаждающих и смазывающих свойств жидкости трение механических уплотнений быстро приведет к выделению тепла, что вызовет преждевременный отказ уплотнений и возможное повреждение вала.

Может ли погружной насос работать всухую?

Большинство погружных насосов полагаются на окружающую жидкость для охлаждения двигателя. Продолжительная работа всухую приведет к перегреву двигателя и срабатыванию его тепловой защиты. Однако некоторые продвинутые модели сконструированы со встроенными охлаждающими рубашками, что позволяет им работать частично погруженными в течение длительного времени.

Как рассчитать доступный кавитационный запас (NPSHa)?

NPSHa рассчитывается путем сложения атмосферного давления и статического напора (если уровень жидкости выше насоса), с последующим вычитанием давления паров жидкости и потерь на трение во всасывающем трубопроводе. Чтобы предотвратить кавитацию, ваш расчетный NPSHa всегда должен превышать требуемый кавитационный запас (NPSHr), указанный производителем.

Выбор правильного оборудования для задачи

Не существует изначально порочной конструкции насоса, есть лишь неверное применение технологии. Выбор между погружной установкой и самовсасывающим поверхностным агрегатом напрямую определяет счета за электроэнергию, графики технического обслуживания и надежность системы на ближайшее десятилетие.

Погружные агрегаты предлагают непревзойденную эффективность, устраняют ограничения по всасывающей высоте и работают тихо, вне поля зрения. Самовсасывающие поверхностные насосы обеспечивают беспрецедентный доступ для обслуживания и держат электрические компоненты вдали от подводных опасностей. Точно измерив требуемый подъем, оценив свои возможности по обслуживанию и поняв требования к NPSH, вы сможете получить систему, оптимально работающую в условиях нагрузки.
