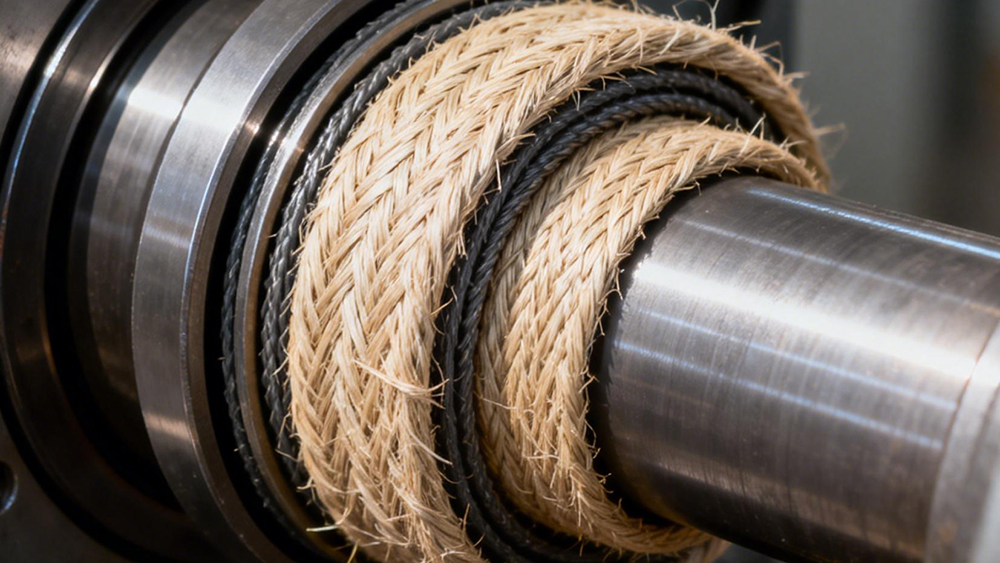

Виды набивки сальниковых уплотнений — полная классификация

Выбор правильного набивочного материала имеет решающее значение для обеспечения надежного уплотнения и максимального срока службы как самой набивки, так и деталей насоса. Материалы сальниковой набивки разнообразны, каждый из них разработан с определенными свойствами для работы с различными жидкостями, температурами, давлениями и скоростями вала. Понимание основных категорий — это первый шаг к осознанному выбору для вашего применения.

Конструкция сальниковой набивки обычно представляет собой плотную, но гибкую косу, сплетенную из пряжи определенного материала. Эти косы часто пропитываются смазками, такими как графит или дисперсия ПТФЭ, для снижения трения и улучшения герметизации. Давайте рассмотрим основные семейства набивочных материалов.

Набивки из натуральных волокон

Когда-то отраслевой стандарт, набивки из натуральных волокон теперь используются в менее ответственных применениях из-за их температурных и химических ограничений. Они экономически эффективны и хорошо служат в общих применениях с водой, рассолом или мягкими растворами.

• Хлопок:Это мягкая, податливая набивка, часто пропитанная смазками. Она подходит для применений с низким давлением и низкой скоростью, особенно с холодной или горячей водой. Ее низкая износостойкость делает ее непригодной для работы с абразивными средами.

• Лен:Изготовленная из растительных волокон, льняная набивка известна своей высокой прочностью на разрыв и долговечностью. Она обычно используется в судовых применениях, водяных насосах и дейдвудных устройствах, где эффективно уплотняет холодную воду и рассол. Однако она может впитывать влагу и имеет ограниченную стойкость к химикатам и высоким температурам.

• Джут:Подобно льну, джут — еще одно натуральное волокно, используемое для базовых уплотнительных нужд. Он гибкий и недорогой, но имеет те же ограничения в отношении температуры, скорости и химической совместимости.

Графитовые и углеродные набивки

Графитовые и углеродные набивки являются предпочтительным выбором для высокопроизводительных применений, особенно связанных с высокими температурами и агрессивными химикатами. Они обладают отличной теплопроводностью и низким трением.

• Набивка из чистого графита:Изготовленная из пряжи высокочистого графита, эта набивка обеспечивает превосходное уплотнение в экстремальных условиях. Она имеет очень низкий коэффициент трения, отличную химическую стойкость в широком диапазоне pH и может выдерживать чрезвычайно высокие температуры. Ее способность эффективно рассеивать тепло помогает предотвратить задиры вала.

• Плетеный графит с армированием:Для повышения прочности графитовую пряжу часто плетут с армирующими материалами, такими как углеродное волокно или вставки из проволоки инконель. Такая конструкция предотвращает выдавливание под высоким давлением и делает набивку более надежной для требовательных применений в клапанах и насосах.

• Расширенный графит: Этот материал формируется путем обработки чешуек природного графита, которые затем прессуются в гибкую фольгу или пряжу. Он обладает исключительной прилегаемостью и создает очень эффективное уплотнение при минимальном давлении в сальнике, снижая износ вала и потребление энергии.

Набивки из ПТФЭ (тефлона)

Политетрафторэтилен (ПТФЭ) — это синтетический фторполимер, известный своей почти универсальной химической стойкостью и чрезвычайно низким трением. Сальниковая набивка из ПТФЭ — это чистое, не загрязняющее среду решение, идеальное для таких отраслей, как пищевая и пивоваренная промышленность, фармацевтика и специальная химия.

• Чистый PTFE:Уплотнение, изготовленное из чистых волокон PTFE, обладает исключительной гладкостью и химической инертностью. Оно идеально подходит для применений, где важна чистота среды. Его основными ограничениями являются плохой отвод тепла и склонность к ползучести или холодному течению под давлением, особенно при повышенных температурах.

• Наполненный PTFE: Чтобы преодолеть ограничения чистого PTFE, в его состав добавляют наполнители, такие как графит или углерод. Уплотнение из PTFE, наполненного графитом (GFO), сочетает химическую стойкость PTFE с теплоотводом и смазывающими свойствами графита. Это создает высокопроизводительное, универсальное уплотнение, которое работает с меньшим нагревом и служит дольше в широком спектре химических сред.

Уплотнения, армированные арамидом и кевларом

Когда применение требует исключительной долговечности и стойкости к истиранию, решением становятся уплотнения из арамидных волокон. Арамид, часто известный под торговой маркой Kevlar, — это высокопрочный синтетический материал, который может выдерживать абразивные суспензии, сточные воды и другие сложные среды, которые быстро разрушили бы обычные уплотнения.

• Чистый арамид: Уплотнение, сплетенное из 100% арамидных волокон, исключительно прочно и износостойко. Его часто используют в насосах, перекачивающих суспензии, бумажную массу и другие жидкости с содержанием твердых частиц. Платой за его долговечность является то, что оно может быть абразивным по отношению к втулкам вала, поэтому рекомендуется использовать закаленные втулки.

• Гибридные уплотнения:Для баланса характеристик арамид часто используют в качестве армирующего материала. Например, уплотнение может иметь углы из арамида для предотвращения экструзии, с сердцевиной из PTFE или графита для обеспечения лучшей смазывающей способности и теплопередачи. Такая гибридная конструкция обеспечивает как прочность, так и низкое трение, что делает ее универсальным выбором для тяжелых условий эксплуатации.
