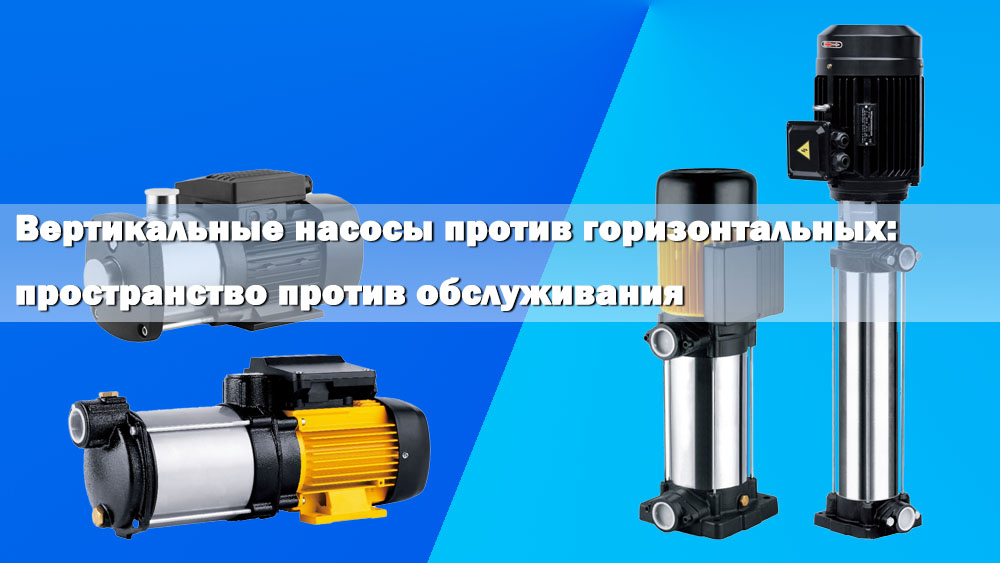

Вертикальные и горизонтальные насосы: пространство против технического обслуживания.

Выбор центробежного насоса — это не просто подбор по расходу и давлению. Физическая ориентация насоса — вертикальная или горизонтальная — имеет серьезные последствия для занимаемой площади, доступности для обслуживания и долгосрочных эксплуатационных расходов. Инженеры, руководители объектов и подрядчики часто сталкиваются с выбором между этими двумя конфигурациями, и лучшее решение не всегда очевидно. Это руководство призвано прояснить дискуссию, сосредоточив внимание на практических компромиссах между занимаемой площадью, обслуживанием и стоимостью жизненного цикла.

Что такое вертикальный центробежный насос?

Вертикальный центробежный насос определяется вертикальной ориентацией вала, при которой двигатель обычно устанавливается над гидравлической частью насоса (мокрой частью). Такая конструкция минимизирует занимаемую насосом площадь пола.

Базовая конструкция и принцип работы

В вертикальном насосе жидкость поступает во всасывающий патрубок и направляется к центру (глазу) рабочего колеса. Двигатель приводит во вращение рабочее колесо, которое за счет центробежной силы отбрасывает жидкость к периферии. Затем жидкость выходит через напорный патрубок, обычно под более высоким давлением.

Типичные конфигурации

·Вертикальный линейный насос (in-line):Это наиболее распространенный тип, у которого всасывающий и напорный патрубки находятся на одной оси, что позволяет устанавливать насос непосредственно в прямолинейный участок трубопровода, как клапан.

·Вертикальный многоступенчатый насос:В этих насосах используется несколько рабочих колес, установленных последовательно, для создания очень высокого давления, что делает их идеальными для бустерных (подкачивающих) систем.

·Вертикальный турбинный насос:Используется в колодцах и резервуарах, эти насосы имеют погруженную в жидкость гидравлическую часть, в то время как двигатель остается над землей, соединенный с ней длинным валом.

Типичные области применения

· Системы ОВКВ для циркуляции охлажденной и горячей воды.· Системы повышения давления в высотных зданиях.· Установки в тесных машинных отделениях или на компактных модульных основаниях (скидах).· Системы возврата конденсата.

Что такое горизонтальный центробежный насос?

Горизонтальный центробежный насос — это наиболее узнаваемая и широко используемая конфигурация насоса в промышленности и коммунальном хозяйстве. Он имеет горизонтально ориентированный вал, при этом насос и двигатель установлены рядом на общей фундаментной плите.

Базовая конструкция и принцип работы

Жидкость поступает в насос через концевой всасывающий патрубок, проходит в рабочее колесо и радиально выгружается из верхней части корпуса. Консольное рабочее колесо поддерживается прочной рамой подшипника, которая отделена от двигателя гибкой муфтой.

Типичные конфигурации

·Насос с концевым всасыванием:Это наиболее распространенная конструкция, соответствующая стандартам, таким как ASME B73.1. Она известна своей надежностью и удобством обслуживания.

·Горизонтальный многоступенчатый насос:Аналогично вертикальному аналогу, эта конструкция использует несколько рабочих колес на одном валу для достижения высокого давления, что распространено в системах питания котлов или обратного осмоса.

·Центробежный насос с разъемным корпусом:Корпус разделен осевым или радиальным способом, что обеспечивает легкий доступ к вращающемуся узлу насоса без нарушения трубопроводов или центровки двигателя. Они используются для применений с высоким расходом.

Области применения

· Станции водоснабжения и крупномасштабная перекачка воды.

· Циркуляция технологических жидкостей в промышленности.

· Ирригационные и муниципальные водные проекты.

· Системы пожаротушения.

Преимущества вертикальных насосов в экономии пространства

Наиболее веская причина выбрать вертикальный насос — его способность решать проблемы, связанные с нехваткой места.

Меньшая занимаемая площадь

Размещая двигатель сверху насоса, вертикальная конструкция значительно сокращает требования к площади пола. В переполненном машинном зале, где важен каждый квадратный фут, такая компактная компоновка может стать решающим фактором между осуществимой установкой и полным перепроектированием. Это идеальное решение для модернизационных проектов, где новое оборудование должно вписаться в существующее ограниченное пространство.

Упрощение прокладки трубопроводов в стесненных условиях

Вертикальные in-line насосы упрощают компоновку трубопроводов. Поскольку их всасывающий и напорный фланцы находятся на одной оси, их можно монтировать непосредственно в трубопровод. Это устраняет необходимость в отводах и сложной прокладке труб, которые часто требуются для подключения горизонтального насоса, экономя как пространство, так и монтажные затраты, связанные с дополнительными фитингами.

Преимущества в обслуживании горизонтальных насосов

В то время как вертикальные насосы экономят место, горизонтальные насосы выигрывают, когда речь идет о простоте технического обслуживания и ремонтопригодности.

Легкий доступ к ключевым компонентам

Конструкция горизонтального насоса обеспечивает легкий доступ ко всем основным компонентам. Подшипники, механические уплотнения, муфты и даже рабочее колесо можно осмотреть, обслужить или заменить без необходимости подъема тяжелого двигателя. Эта простота доступа является основным преимуществом для технических специалистов по обслуживанию.

Более низкие трудозатраты на техническое обслуживание

Поскольку к компонентам легче получить доступ, ремонт и плановое обслуживание выполняются быстрее. Это напрямую ведет к сокращению времени простоя и снижению трудозатрат. Конструкция знакома большинству техников, что сводит к минимуму время на обучение и вероятность ошибок во время работ по техническому обслуживанию.

Лучше для тяжелых условий и длительной эксплуатации

Горизонтальные насосы, как правило, отличаются более массивными конструкциями вала и подшипников, рассчитанными на непрерывную работу в тяжелых условиях. Отдельный подшипниковый узел обеспечивает превосходную поддержку против радиальных нагрузок, что способствует более длительному сроку службы в требовательных применениях с высоким расходом.

Соображения по монтажу и центровке

Вертикальные насосы

Хотя in-line насос кажется простым, правильная опора и центровка имеют решающее значение. Трубопровод должен полностью поддерживать вес насоса, не создавая напряжения. Для более крупных вертикальных насосов с отдельными двигателями центровка валов по-прежнему необходима и может быть более сложной, чем у горизонтального агрегата, из-за вертикальной ориентации. Фундамент и виброзащита должны быть тщательно спроектированы, чтобы предотвратить эксплуатационные проблемы.

Горизонтальные насосы

Критическая задача для горизонтальных насосов — это центровка валов насоса и двигателя. Это требует точного выравнивания фундаментной плиты, установки прокладок и лазерной центровки упругой муфты. Хотя этот процесс трудоемок, он является хорошо отработанной процедурой. Повторная центровка также легче выполняется после длительной эксплуатации или замены компонентов.

Сравнение надежности и срока службы

Влияет ли ориентация на срок службы насоса? Ответ часто сводится к качеству монтажа и условиям эксплуатации.Для вертикальных насосов подшипники двигателя воспринимают гидравлические нагрузки, что может привести к повышенному износу, если насос работает далеко от точки наилучшего КПД (НКПД). Срок службы уплотнения также может зависеть от прогиба вала.Горизонтальные насосы с их независимыми и прочными подшипниковыми рамами обычно считаются более долговечными для тяжелой, непрерывной службы. Однако их надежность полностью зависит от поддержания правильной центровки валов. Несоосность является основной причиной преждевременного выхода из строя подшипников и уплотнений.

Типичные сценарии применения: какой выбрать?

В конечном итоге решение зависит от баланса приоритетов для вашего конкретного проекта.

Выбирайте вертикальный центробежный насос, если:

· Основным ограничением является площадь пола в машинном отделении.

· Для упрощения монтажа требуется линейная компоновка трубопроводов.

· Система представляет собой компактное бустерное решение для коммерческого здания.

· Применение связано с относительно чистыми жидкостями и умеренным количеством рабочих часов.

Выбирайте горизонтальный центробежный насос, если:

· Вашими главными приоритетами являются легкий доступ для обслуживания и длительный срок службы.

· Система работает непрерывно или рассчитана на высокие расходы.

· Имеется достаточная площадь пола для монтажной плиты и зоны обслуживания.

· Сервисная команда обладает навыками выполнения стандартных процедур центровки насоса.

Распространенные ошибки выбора, которых следует избегать:

·Пренебрежение обслуживанием:Выбор вертикального насоса исключительно из-за его малых габаритов, без учета того, насколько сложно может быть обслуживать двигатель или уплотнение в его конечном местоположении.

·Недооценка потребностей в обслуживании:Выбор маломощного вертикального насоса для требовательного круглосуточного промышленного процесса, где надежный горизонтальный насос обеспечил бы лучшую долгосрочную надежность.

·Игнорирование условий системы:Неучет реальных рабочих условий, таких как напряжение в трубопроводе или свойства жидкости, которые могут сделать один тип установки предпочтительнее другого.

Заключение

Споры о вертикальных и горизонтальных центробежных насосах ведутся не о том, какой тип лучше в целом, а о том, какой лучше подходит для конкретной задачи.

Вертикальные насосы превосходны в плане экономии пространства и компактности монтажа.

Их конструкция «in-line» упрощает прокладку трубопроводов, что делает их идеальным решением для тесных машинных отделений и современных инженерных систем зданий.

Горизонтальные насосы предлагают непревзойденную простоту обслуживания и эксплуатационную надежность.

Они остаются стандартом для промышленных применений, где первостепенное значение имеют надежность и ремонтопригодность.Окончательная рекомендация — смотреть дальше первоначальной цены покупки или занимаемой площади. Выбирайте на основе комплексной оценки ограничений площадки, возможностей вашей команды по техническому обслуживанию и совокупной стоимости владения насосом в течение всего жизненного цикла.
