Почему важна установка обратного клапана рядом с напорным патрубком насоса

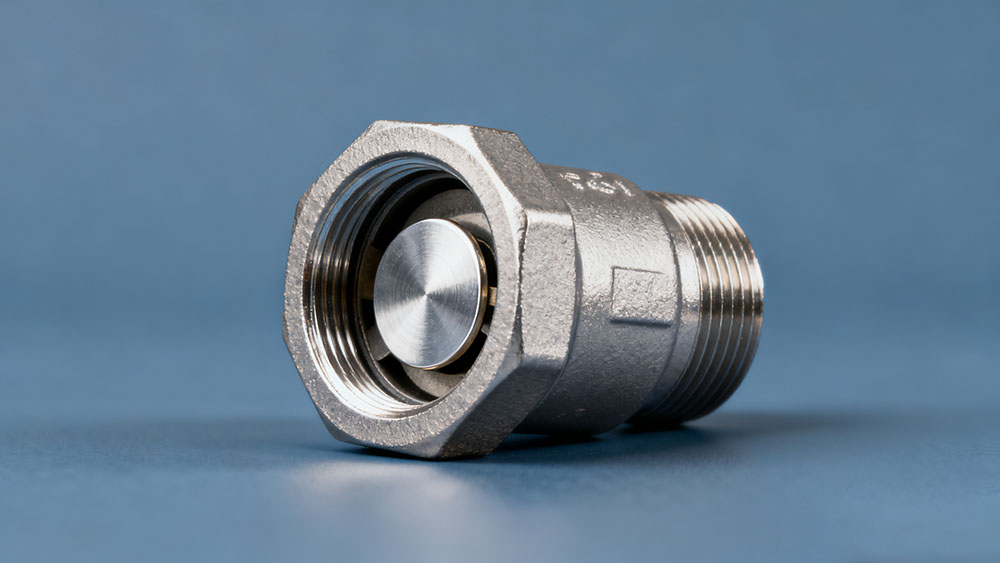

Обратный клапан — это простое устройство с критически важной задачей: он позволяет жидкости течь только в одном направлении. В любой насосной системе его основная функция — предотвращать обратный поток, нежелательное движение жидкости в обратном направлении при отключении насоса. Хотя его назначение кажется straightforward, его расположение — это деталь, которая может определить успех или провал работоспособности вашей системы. Вопрос не только в том, следует ли использовать обратный клапан, но и в том, где его следует установить. Размещение его рядом с напорным патрубком насоса имеет решающее значение для защиты вашего оборудования и обеспечения эффективной работы.

Это руководство исследует важнейшую роль обратных клапанов в насосных системах. Мы рассмотрим, почему правильное размещение так важно, что происходит, когда что-то идет не так, и как правильно установить обратный клапан с первого раза. Понимание этих принципов помогает защитить ваши инвестиции, снизить затраты на техническое обслуживание и повысить общую эффективность насосной системы.

Как обратный поток влияет на производительность насоса

Когда насос останавливается, жидкость в напорном трубопроводе все еще находится под давлением. Сила тяжести и остаточное давление в системе будут пытаться заставить эту жидкость вернуться обратно к насосу. Без барьера этот обратный поток может иметь немедленные и разрушительные последствия.

Обратный поток заставляет рабочее колесо насоса вращаться в противоположном направлении. Это обратное вращение создает огромную нагрузку на двигатель, подшипники и уплотнения — компоненты, которые никогда не были предназначены для таких нагрузок. Со временем это может привести к преждевременному износу и катастрофическому отказу. Уплотнения могут протекать, а подшипники могут быть повреждены, что приведет к дорогостоящему ремонту и значительным простоям.

Еще один серьезный риск — гидроудар. Это явление возникает, когда возвращающийся столб воды с силой ударяется о закрытый клапан или неподвижное рабочее колесо, создавая мощную гидравлическую ударную волну, которая распространяется по трубам. Этот удар может повредить насос, трубопровод и любые подключенные приборы. Для насосов, не являющихся погружными и требующих заливки, неконтролируемый обратный поток означает, что корпус насоса опустеет, вынуждая вас заливать систему перед каждым запуском. Это неэффективно и требует много времени.

Почему идеальное размещение — рядом с напорным патрубком насоса

Правильная установка обратного клапана — это не просто предотвращение обратного потока; это эффективное и немедленное его предотвращение. Размещение клапана как можно ближе к выходному напорному патрубку насоса обеспечивает наилучшую защиту.

Гидравлическая логика проста. Обратный клапан, установленный непосредственно в точке нагнетания, закрывается в момент остановки насоса, удерживая весь столб воды в напорном трубопроводе. Это действие обеспечивает немедленную защиту от обратного потока и связанного с ним обратного вращения рабочего колеса. Это также минимизирует объем воды, который может потечь назад, что значительно снижает вероятность гидроудара.

Когда обратный клапан установлен далеко по напорному трубопроводу, большой объем воды может устремиться обратно к насосу до того, как клапан закроется. Это все еще может вызвать кратковременное обратное вращение рабочего колеса и создать разрушительный гидравлический удар. Размещая клапан рядом с насосом, вы обеспечиваете заполненность и давление в системе, что позволяет осуществлять более быстрый и плавный перезапуск и более надежную заливку.

Распространенные ошибки при установке обратного клапана

Даже с самыми лучшими намерениями ошибки при установке обратного клапана могут скомпрометировать всю систему. Избегание этих распространенных ошибок является ключом к максимизации эффективности и долговечности насосной системы.

• Установка слишком далеко от выходного патрубка насоса: Как уже обсуждалось, это самая распространенная и критическая ошибка. Она оставляет насос уязвимым для обратного потока и гидроудара на участке между насосом и клапаном.

• Использование клапана заниженного или завышенного размера: Клапан заниженного размера будет ограничивать поток, увеличивая перепад давления и энергопотребление. Клапан завышенного размера может неправильно открываться или закрываться при нормальных условиях потока, что приводит к <u>дребезгу</u> и преждевременному износу.

• Выбор неподходящего типа: Не все обратные клапаны одинаковы. Поворотный обратный клапан может не подходить для вертикального участка трубы, а пружинный клапан может создавать слишком большой перепад давления в системе с низким напором. Выбор должен соответствовать применению.

• Игнорирование маркировки направления потока: На каждом обратном клапане есть стрелка, указывающая правильное направление потока. Установка его в обратном направлении полностью заблокирует поток при работающем насосе, что может повредить насос и систему.

• Пропуск плановой проверки: Обратные клапаны имеют движущиеся части, которые могут изнашиваться, заклинивать или засоряться. Регулярное обслуживание гарантирует, что они продолжают функционировать должным образом.

Типы обратных клапанов и их подходящие области применения

Выбор правильного типа обратного клапана так же важен, как и его размещение. Каждая конструкция имеет специфические характеристики, которые делают её подходящей для разных сценариев.

• Поворотный обратный клапан: Этот распространенный тип имеет диск (заслонку), который поворачивается и открывается при прямом потоке и закрывается при обратном. Он обеспечивает низкое сопротивление и идеален для горизонтальных установок с чистой водой и низким или умеренным напором.

• Пружинный (невозвратный) клапан: Пружина удерживает диск или поршень против седла. Давление прямого потока преодолевает натяжение пружины, чтобы открыть клапан. Поскольку он не зависит от гравитации, он хорошо работает в любой ориентации (горизонтальной или вертикальной) и отлично подходит для систем с высоким напором, где требуется быстрое закрытие для предотвращения гидравлического удара.

• Приёмный клапан с сеткой: Это специальный тип обратного клапана, объединенный с фильтром (сеткой), который устанавливается на конце всасывающей линии (вход). Его задача — поддерживать заливку насоса, предотвращая слив воды из всасывающей трубы при выключенном насосе. Он необходим для самовсасывающих насосных установок.

• Двухпластинчатый или бесшумный обратный клапан: Это компактные, пружинные клапаны, предназначенные для быстрого и тихого закрытия. Их основное преимущество — превосходный контроль гидравлического удара, что делает их лучшим выбором для критически важных систем и высотных зданий, где важны шум и вибрация.

Передовые методы установки обратных клапанов

Чтобы ваш обратный клапан работал оптимально, следуйте этим профессиональным рекомендациям по установке.

1. Устанавливайте как можно ближе к выходу насоса: Это золотое правило. Оно обеспечивает максимально быструю защиту от обратного потока и его негативных последствий.

2. Убедитесь, что стрелка совпадает с направлением потока: Дважды проверьте, что стрелка на корпусе клапана направлена от насоса и в напорный трубопровод.

3. Сведите к минимуму фитинги перед клапаном: Чтобы обеспечить плавный, безтурбулентный поток через клапан, устанавливайте его после прямого участка трубы длиной не менее 5-10 диаметров трубы. Избегайте размещения непосредственно после колена или другого фитинга.

4. Учитывайте доступность для обслуживания: Установите клапан в таком месте, где к нему будет обеспечен легкий доступ для осмотра, очистки или замены без демонтажа крупных участков трубопровода.

5. Сочетайте с запорной арматурой: Установка запорных клапанов (таких как шаровые или задвижки) по обе стороны от обратного клапана позволяет сбросить давление и обслужить обратный клапан без опорожнения всей системы.

Пример из практики: Влияние на систему с центробежным насосом

Рассмотрим систему перекачки воды с центробежным насосом без обратного клапана на напорной линии. При остановке насоса вода из возвышенного накопительного бака устремляется обратно по трубопроводу, раскручивая рабочее колесо в обратном направлении с высокой скоростью. При получении следующей команды на пуск двигатель пытается заставить рабочее колесо вращаться в правильном направлении, в то время как оно всё ещё вращается назад. Это создает огромные механические и электрические перегрузки, что в конечном итоге приводит к выгоранию двигателя и повреждению подшипников. Результат — дорогостоящий простой и замена насоса.

Теперь представьте ту же систему, но с правильно установленным пружинным обратным клапаном рядом с выходным патрубком насоса. Когда насос останавливается, клапан мгновенно закрывается. Столб воды удерживается на месте, и обратный поток отсутствует. Насос остается залитым и готовым к работе. При повторном запуске система работает плавно, без каких-либо разрушительных перегрузок. Это простое дополнение кардинально повышает надежность, увеличивает срок службы насоса и улучшает общую эффективность насосной системы.

Небольшой компонент с большим влиянием

Правильная установка обратного клапана — это не второстепенная деталь, а краеугольный камень надежной и долговечной насосной системы. Установив клапан правильного типа как можно ближе к выходному патрубку насоса, вы активно предотвращаете обратный поток, защищаете свое оборудование от повреждений и обеспечиваете эффективную, бесперебойную работу. Этот небольшой и недорогой компонент играет огромную роль в защите ваших крупных инвестиций. Всегда консультируйтесь с рекомендациями производителя насоса, чтобы подтвердить наилучшие практики для вашей конкретной модели.
