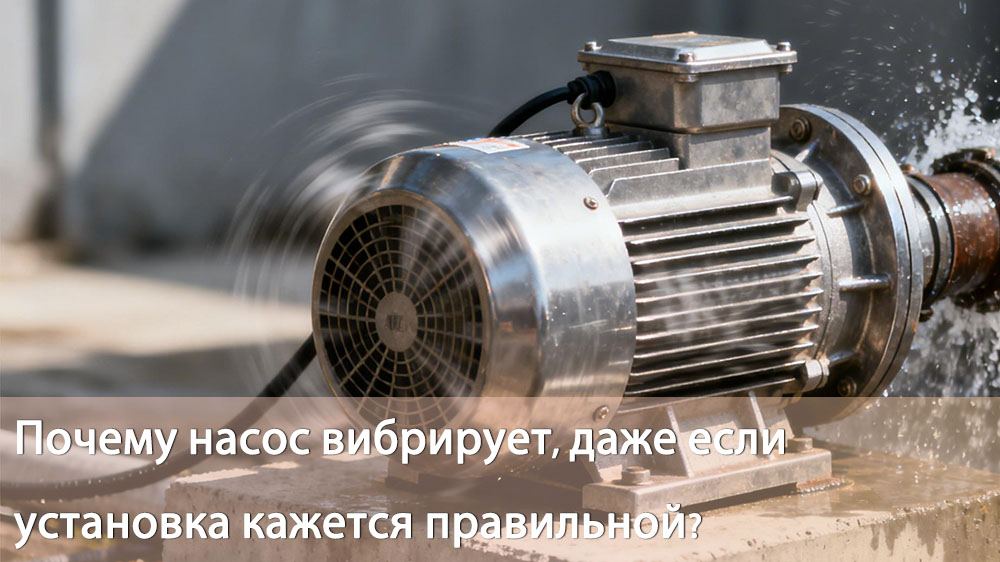

Почему насос вибрирует, даже если установка кажется правильной?

Распространённая проблема в отрасли — насос, который вибрирует, несмотря на, казалось бы, безупречный монтаж. Вы проверили центровку, закрепили основание и подтвердили целостность соединений, но тревожный гул или дрожь сохраняются. Эта ситуация часто указывает на скрытые проблемы, выходящие за рамки первоначального контрольного списка установки. Вибрация — это не просто неудобство; это критический симптом, который может сигнализировать о надвигающемся отказе, потере эффективности и рисках для безопасности.

Понимание первопричины является ключом к эффективному решению проблемы. В этой статье рассматриваются различные гидравлические, механические и системные факторы, вызывающие вибрацию насоса. Мы расскажем, почему 【правильной】 установки не всегда достаточно, и предоставим чёткий путь для диагностики этих сложных проблем.

Что такое 【нормальная】 вибрация насоса?

Во-первых, важно установить, что всё вращающееся оборудование, включая насосы, будет иметь некоторый уровень вибрации. Цель состоит не в том, чтобы устранить её полностью, а в том, чтобы удерживать в пределах приемлемых, установленных норм. Эти пределы определяются стандартами таких организаций, как Hydraulic Institute (HI).

Оценка методом 【ручной проверки】 не является надёжным способом диагностики. То, что кажется незначительным, может быть высокочастотной вибрацией, указывающей на раннюю стадию отказа подшипника. Постоянная вибрация во время работы вызывает гораздо большее беспокойство, чем кратковременная дрожь, которая может возникать при запуске или остановке. Истинное состояние определяется путём измерения вибрации калиброванными приборами.

Гидравлические причины вибрации насоса

Гидравлические силы внутри насоса являются основным источником вибрации. Эти силы динамичны и меняются в зависимости от рабочих условий насоса, что делает их невидимыми во время статической проверки установки.

Работа вдали от точки наилучшего КПД (НКПД)

Каждый центробежный насос имеет точку наилучшего КПД (НКПД) на своей характеристической кривой, в которой он работает наиболее эффективно и стабильно. Когда насос работает слишком далеко слева (низкий расход) или справа (высокий расход) от своей НКПД, гидравлические силы внутри насоса становятся несбалансированными.

Такая работа вне НКПД создаёт нестабильные потоки и увеличивает радиальное усилие на рабочее колесо и вал. Результатом является повышенная вибрация, увеличенный износ подшипников и уплотнений и заметное падение эффективности. Соответствие требований вашей системы НКПД насоса является основой для плавной работы.

Кавитация: Тихий разрушитель

Кавитация возникает, когда давление жидкости падает ниже её давления насыщенных паров, что приводит к образованию крошечных пузырьков пара. Когда эти пузырьки попадают в область более высокого давления внутри насоса, они схлопываются с огромной силой. Это схлопывание создаёт интенсивные локализованные ударные волны, которые могут звучать так, будто через насос проходит гравий.

Этот процесс является основной причиной вибрации и может привести к серьёзным повреждениям рабочего колеса и корпуса. Кавитация может произойти, даже если ваши расчёты по кавитационному запасу (NPSH) кажутся адекватными. Частичная или ранняя стадия кавитации всё ещё может вызывать значительную вибрацию задолго до того, как вы услышите классический 【гравийный】 звук.

Незаметные механические проблемы насоса

Механические проблемы могут развиваться со временем или существовать в виде скрытых дефектов, которые не очевидны во время установки.

Разъцентровка в рабочих условиях

Стандартная 【холодная центровка】 выполняется, когда насос и двигатель находятся при температуре окружающей среды. Однако, когда насос работает, тепловое расширение заставляет компоненты расти и смещаться. Это может превратить идеально отцентрованный холодный насос в разъцентрованный горячий.

Эта 【горячая разъцентровка】 создаёт значительную нагрузку и вибрацию, которые проявляются только после того, как насос достиг своей нормальной рабочей температуры. Это частая причина преждевременного выхода из строя подшипников и уплотнений.

Дисбаланс ротора и проблемы с рабочим колесом

Хотя производители соблюдают жёсткие допуски, могут существовать незначительные дисбалансы в роторе или рабочем колесе. Со временем этот дисбаланс может усилиться из-за износа, коррозии или даже накопления твёрдых частиц из перекачиваемой жидкости. Частично засорённое рабочее колесо станет динамически несбалансированным, что приведёт к внезапному увеличению вибрации.

Проблемы на уровне системы: не только насос сам по себе

Часто источником вибрации является вовсе не насос, а система, к которой он подключен.

Резонанс фундамента и конструкции

Насосу требуется жесткое, прочное основание. Состояние, известное как «мягкая лапа» (soft foot), когда одна из монтажных лап насоса не прилегает плотно к основанию, может вызвать перекос рамы при затяжке болтов, что приводит к возникновению напряжений и вибрации.

Более того, если собственная частота основания, фундамента или окружающей конструкции совпадает с рабочей скоростью насоса, это может вызвать резонанс. Это усиливает даже незначительные вибрации, превращая их в серьезные разрушительные силы. Вот почему вибрация может проявляться только на определенных оборотах при использовании частотного преобразователя (ЧП).

Напряжения в трубопроводе и его конфигурация

Трубопровод, подключенный к насосу, должен иметь независимые опоры. Если трубопровод неправильно выровнен или не имеет надлежащей поддержки, он может оказывать значительное усилие и момент на патрубки насоса. Это напряжение в трубопроводе деформирует корпус насоса, вызывая внутреннее смещение и множество связанных с этим проблем вибрации.

Неудачная конструкция всасывающего трубопровода, например, наличие отвода (колена) непосредственно на всасывающем патрубке насоса, может создавать турбулентный, неравномерный поток на входе в рабочее колесо. Этот разбалансированный поток является еще одним распространенным источником гидравлической вибрации.

Диагностика вибрации насоса: практический подход

Диагностика вибрации насоса требует системного подхода, выходящего за рамки первоначального контрольного списка монтажа.

• Анализ вибрации:Используйте оборудование для анализа вибрации, чтобы определить частоту и амплитуду вибрации. Разные частоты указывают на разные первопричины (например, частота, равная 1x рабочей скорости, часто указывает на дисбаланс, в то время как более высокие частоты могут свидетельствовать о проблемах с подшипниками).

• Проверка рабочей точки:Убедитесь, в какой точке своей рабочей характеристики работает насос. Находится ли он вблизи точки наилучшего КПД (BEP)? Если нет, выясните причину. Проблема может заключаться в проектировании системы или в закрытом клапане на выходе.

• Проверка на наличие гидравлических проблем:Проверьте давление на всасывании, чтобы оценить запас NPSH, и ищите признаки кавитации. Прислушайтесь к необычным шумам и осмотрите рабочее колесо на предмет износа или засоров во время следующей остановки.

• Проверка механической и структурной целостности:Выполните проверку центровки в горячем состоянии, чтобы учесть тепловое расширение. Проверьте основание на наличие «мягкой лапы» и убедитесь, что фундамент жесткий, а заливка цементным раствором не нарушена. Проверьте опоры трубопровода, чтобы убедиться, что напряжение не передается на насос.

Практические советы по снижению вибрации насоса

• Правильный выбор насоса:Убедитесь, что насос правильно подобран под фактические рабочие условия системы, а не только под теоретический максимум.

• Улучшите условия на всасывании:Обеспечьте достаточный запас NPSH и спроектируйте всасывающий трубопровод с длинными прямыми участками перед входом в насос для обеспечения плавного ламинарного потока.

• Оптимизируйте систему:Максимально точно сопоставьте характеристику системы с точкой наилучшего КПД (BEP) насоса. Используйте регулирующие клапаны или частотные преобразователи для поддержания работы в предпочтительном рабочем диапазоне.

• Обеспечьте структурную жесткость:Инвестируйте в прочную опорную плиту и фундамент. Устраните напряжения в трубопроводе, используя надлежащие опоры и гибкие соединения там, где это уместно.

Заключение: Системный подход

Хотя правильная установка является критически важным первым шагом, она не гарантирует бесшумную работу. Вибрация часто является симптомом более глубокой проблемы в гидравлической системе, механических компонентах или окружающей конструкции. Это динамическая проблема, которая проявляется только при работе насоса.

Применяя целостный, системный подход к поиску и устранению неисправностей, вы можете выйти за рамки простых проверок установки, чтобы определить и устранить истинную первопричину вибрации насоса. Такой проактивный подход необходим для обеспечения долгосрочной надежности, эффективности и безопасности ваших насосных систем.
