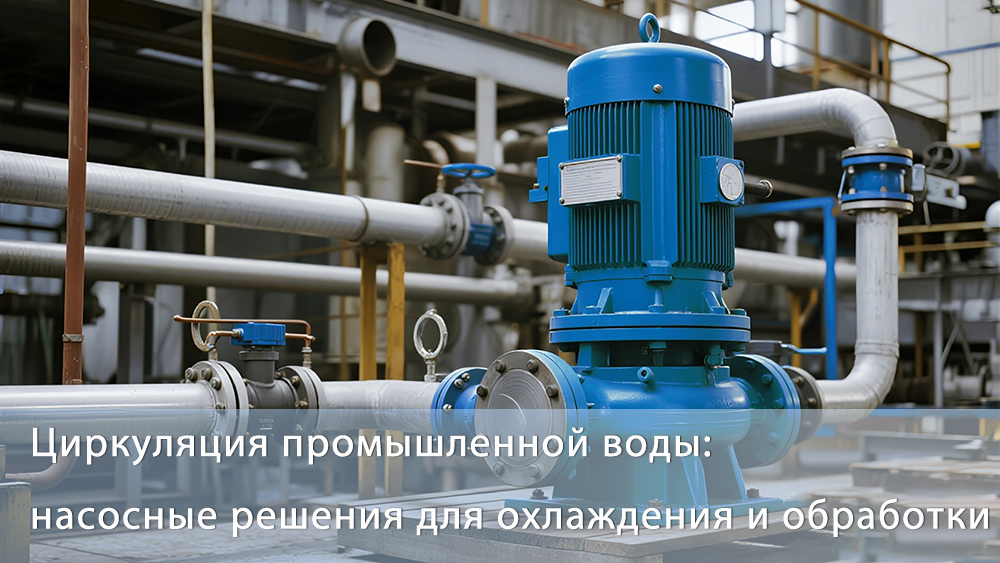

Циркуляция промышленной воды: насосные решения для охлаждения и обработки

Промышленные предприятия зависят от эффективной циркуляции воды для поддержания оптимальных температур, обеспечения производственных процессов и долговечности оборудования. От крупных электростанций до предприятий по точной обработке пищевых продуктов — правильные решения в области насосов определяют разницу между бесперебойной работой и дорогостоящими простоями.

Системы циркуляции воды формируют основу промышленной эффективности, перемещая миллионы галлонов по сложным сетям трубопроводов, резервуаров и технологического оборудования. Управляете ли вы градирнями химического завода или обеспечиваете санитарную циркуляцию при производстве напитков, выбор правильной насосной технологии напрямую влияет на ваши эксплуатационные расходы, энергопотребление и надежность системы.

В этом всеобъемлющем руководстве мы рассмотрим ключевые области применения промышленной циркуляции воды, изучим различные насосные технологии и предоставим практические рекомендации по оптимизации систем управления водными ресурсами на вашем предприятии.

Ключевые области применения промышленной циркуляции воды

Системы охлаждения

Промышленные системы охлаждения требуют надежных и robust-ных насосных решений для поддержания стабильных температур в различных областях применения.

ОВКВ в крупных объектах

Коммерческие и промышленные системы ОВКВ требуют непрерывной циркуляции воды для распределения нагретой или охлажденной воды по обширным зданиям. Эти системы обычно работают в замкнутых контурах, циркулируя воду между центральными чиллерами и конечными устройствами на нескольких этажах и зонах.

Градирни и чиллеры

Градирни зависят от циркуляции воды в больших объемах для отвода тепла от промышленных процессов. Насосы перемещают теплую воду от технологического оборудования к градирням, где тепло рассеивается за счет испарения и потока воздуха. Затем эта охлажденная вода возвращается в систему, создавая непрерывный цикл, поддерживающий оптимальные рабочие температуры.

Охлаждение конденсаторов электростанций

Энергогенерирующие объекты используют мощные системы циркуляции воды для охлаждения паровых конденсаторов. Эти применения требуют насосов, способных справляться с огромными расходами — часто тысячи галлонов в минуту — при поддержании постоянного давления во всем контуре охлаждения.

Технологические системы

Производственные процессы в различных отраслях зависят от точной циркуляции воды для обеспечения качества продукции, защиты оборудования и операционной эффективности.

Пищевое и beverage-производство

Предприятия по переработке пищевых продуктов требуют санитарных насосных решений, соответствующих строгим гигиеническим стандартам при поддержании стабильных температур. Эти системы обеспечивают циркуляцию воды для мойки, охлаждения и технологических применений — от контуров пастеризации до систем смешивания ингредиентов.

Химическая и фармацевтическая переработка

Химические заводы требуют коррозионностойких насосов, способных работать с различным качеством воды — от чистой process water до растворов, содержащих агрессивные химикаты. Контроль температуры остается критически важным для реакционных процессов, качества продукции и соответствия требованиям безопасности.

Охлаждение в металлообработке и машиностроении

Производственные предприятия используют циркуляцию воды для охлаждения режущего инструмента, гидравлических систем и компонентов оборудования. Эти применения часто связаны с загрязненной водой, содержащей частицы металла, масла и примеси, что требует robust-ных конструкций насосов с превосходными возможностями фильтрации.

Типы насосов, используемых в промышленной циркуляции воды

Центробежные насосы

Центробежные насосы доминируют в промышленной циркуляции воды благодаря своей надежности, высокой пропускной способности и относительно простым требованиям к техническому обслуживанию. Эти насосы используют вращающиеся рабочие колеса для ускорения воды, преобразуя кинетическую энергию в давление.

Преимущества:

• Высокая производительность при стабильной работе

• Более низкие затраты на обслуживание по сравнению с объемными насосами

• Плавный, безимпульсный поток, идеальный для непрерывной циркуляции

• Широкий диапазон размеров и конфигураций

Лучшие области применения: Системы ОВКВ, циркуляция в градирнях, общие технологические применения

Многоступенчатые насосы

Когда применение требует более высокого давления, чем могут обеспечить одноступенчатые центробежные насосы, многоступенчатые насосы предлагают компактные решения с превосходной эффективностью.

Ключевые особенности:

• Несколько последовательно соединенных рабочих колес для увеличения давления

• Компактность по сравнению с несколькими одноступенчатыми насосами

• Превосходная эффективность при различных условиях потока

• Подходят для циркуляции в высотных зданиях и для высоконапорных технологических процессов

Погружные насосы

Погружные насосы превосходно подходят для применений, связанных с водными резервуарами, бассейнами градирен и подземными установками.

Преимущества:

• Самовсасывающая конструкция устраняет проблемы кавитации

• Тихая работа с пониженной вибрацией

• Компактная установка в ограниченном пространстве

• Отлично подходит для переменного уровня воды

Линейные и центробежные насосы с осевым подводом

Эти компактные конструкции легко интегрируются в существующие трубопроводные системы, что делает их идеальными для модернизации и установки в условиях ограниченного пространства.

Области применения:

• Бустерные насосы в многозоновых системах

• Вторичные циркуляционные контуры

• Охлаждение компактного технологического оборудования

Факторы, которые следует учитывать при выборе насоса

Требования к расходу и давлению

Правильный подбор начинается с понимания гидравлических требований вашей системы. Рассчитайте полный динамический напор (ПДН), учитывая:

• Статический подъем или напор

• Потери на трение в трубопроводах и фитингах

• Падение давления на оборудовании

• Запас на вариации в системе

Учет температуры и качества воды

Характеристики воды существенно влияют на выбор насоса и его долговечность.

Влияние температуры:

• Высокие температуры снижают эффективность насоса и срок службы компонентов.

• Соображения по давлению паров предотвращают кавитацию

• Тепловое расширение влияет на давление в системе

Факторы качества воды:

• Чистая вода допускает использование стандартных материалов и конструкций

• Вода с содержанием частиц требует упрочнённых компонентов

• Химическая совместимость определяет выбор материала

• Потенциал коррозии влияет на конструкцию насоса

Энергоэффективность и эксплуатационные расходы

Потребление энергии обычно составляет 85-90% от общих эксплуатационных расходов насоса. Учитывайте эти факторы эффективности:

Начальная эффективность:Выбирайте насосы, работающие в точке наивысшего КПД (НКПД) или близко к ней

Возможность работы с переменной скоростью:Системы с переменными нагрузками выигрывают от использования частотно-регулируемых приводов (ЧРП)

Требования к техническому обслуживанию:Насосы более высокого качества с увеличенными межсервисными интервалами снижают эксплуатационные расходы

Решения по насосам для систем охлаждения

Высокоэффективные центробежные насосы для систем ОВКВ и чиллеров

Современные системы ОВКВ выигрывают от энергоэффективных центробежных насосов, специально разработанных для закрытых систем. Эти насосы обладают следующими особенностями:

• Оптимизированная конструкция рабочего колеса для максимальной эффективности

• Конструкция из бронзы или нержавеющей стали для устойчивости к коррозии

• Механические уплотнения, разработанные для гликолевых растворов

• Встроенные частотные преобразователи для работы по потребности

Многоступенчатые насосы для замкнутых систем охлаждения

Многоэтажные здания и системы охлаждения с избыточным давлением требуют применения многоступенчатых насосов, обеспечивающих стабильное давление в нескольких зонах. Ключевые особенности включают:

• Конструкция из нержавеющей стали для долговременной надежности

• Сбалансированные рабочие колеса для плавной и тихой работы

• Модульная конструкция, обеспечивающая легкий доступ для технического обслуживания

• Возможности мониторинга давления для оптимизации системы

Погружные насосы для бассейнов градирен

Применения в градирнях выигрывают от использования погружных насосов, которые справляются с изменяющимся уровнем воды и наличием загрязнений. Важнейшие характеристики включают:

• Коррозионно-стойкие материалы для работы на открытом воздухе

• Конструкции рабочих колес, устойчивые к засорению

• Встроенная тепловая защита

• Системы легкого монтажа и демонтажа

Насосные решения для технологических применений

Санитарные насосы для пищевой и перерабатывающей промышленности

Пищевое производство требует насосов, соответствующих строгим санитарным нормам, при сохранении эффективности процесса.

Критически важные особенности:

• Соответствие стандартам 3-A Sanitary Standards

• Совместимость с системой очистки на месте (CIP)

• Гладкие поверхности без щелей и трещин

• Материалы и уплотнения, одобренные FDA

Коррозионностойкие насосы для химической обработки

Химические применения требуют специализированных материалов и конструкций для безопасной работы с агрессивными жидкостями.

Варианты материалов:

• Нержавеющая сталь для общей химической стойкости

• Хастеллой для высококоррозионных сред

• Фторполимерные покрытия для дополнительной защиты

• Специализированные системы уплотнения для опасных химикатов

Высоконадежные насосы для высокотемпературных применений

Производственные процессы, связанные с повышенными температурами, требуют надежных конструкций насосов:

Конструктивные особенности:

• Корпуса насосов с теплоотводом

• Высокотемпературные торцевые уплотнения

• Термобарьерные покрытия

• Вспомогательные системы охлаждения для экстремальных условий

Энергоэффективность и технологии интеллектуальной перекачки

Частотные преобразователи (ЧП)

ЧП революционно повышают энергоэффективность насосов, согласовывая скорость двигателя с фактическими потребностями системы. Преимущества включают:

• Экономию энергии на 20-50% в применениях с переменным спросом

• Снижение механических нагрузок для продления срока службы компонентов

• Функции плавного пуска для защиты электрических систем

• Точное управление потоком для оптимизации процессов

Системы мониторинга с поддержкой IoT

Технологии «умных» насосов предоставляют данные о работе системы в реальном времени:

Возможности мониторинга:

• Тренды расхода и давления

• Отслеживание энергопотребления

• Анализ вибраций для прогнозного обслуживания

• Диагностика и управление системой удалённо

Оптимизированные стратегии циркуляции воды

Продвинутые системы управления оптимизируют всю циркуляционную сеть:

• Каскадное включение насосов по потребности

• Оптимизация давления в нескольких зонах

• Балансировка нагрузки между параллельными насосами

• Интеграция с системами автоматизации зданий

Лучшие практики технического обслуживания

Регулярные проверки и мониторинг

Проактивное обслуживание предотвращает дорогостоящие поломки и продлевает срок службы оборудования:

Ежедневные проверки:

• Контролируйте рабочие давления и потоки

• Прислушивайтесь к необычным шумам или вибрациям

• Проверяйте наличие видимых утечек или просачивания через уплотнения

• Проверяйте соответствие температур двигателя норме

Еженедельные проверки:

• Смазывайте подшипники в соответствии с инструкциями производителя

• Проверяйте соосность муфты

• Проверяйте состояние всасывающего фильтра

• Анализируйте тенденции изменения производительности системы

Очистка и предотвращение образования накипи

Управление качеством воды защищает компоненты насоса и поддерживает эффективность:

Стратегии предотвращения образования накипи:

• Программы химической обработки воды

• Регулярные процедуры промывки системы

• Обслуживание системы фильтрации

• Контроль температуры для минимизации осадкообразования

Замена уплотнений и подшипников

Критически важные компоненты требуют плановой замены в зависимости от условий эксплуатации:

Механические уплотнения:

• Заменяйте при первых признаках протечки

• Используйте правильные процедуры монтажа

• Обеспечивайте достаточную смазку торцевых уплотнений

• Контролируйте давление в уплотнительной камере

Техническое обслуживание подшипников:

• Соблюдайте графики смазки, рекомендованные производителем

• Используйте указанные типы и объемы смазочных материалов

• Контролируйте температуру подшипников

• Заменяйте через рекомендуемые интервалы или по индикаторам состояния

Предиктивное обслуживание с помощью умных датчиков

Передовые технологии мониторинга позволяют внедрить обслуживание по состоянию:

Технологии датчиков:

• Датчики вибрации обнаруживают проблемы с подшипниками и рабочим колесом

• Мониторинг температуры предотвращает повреждения от перегрева

• Датчики расхода выявляют снижение производительности

• Анализ мощности выявляет проблемы с двигателем и приводом

Будущие тенденции в промышленной циркуляции воды

Промышленность насосов продолжает развиваться в сторону более интеллектуальных и устойчивых решений:

Технология цифровых двойников: Виртуальные модели систем позволяют проводить оптимизацию и прогнозное обслуживание

Передовые материалы: Новые сплавы и покрытия увеличивают срок службы в сложных условиях эксплуатации

Системы рекуперации энергии: Теплообменники и рекуперативные вентиляторы повышают общую эффективность системы

Интегрированная автоматизация: насосы становятся неотъемлемыми компонентами общезаводских систем автоматизации

Заключение

Выбор правильных решений для насосов в системах промышленной циркуляции воды требует тщательного учёта требований применения, условий эксплуатации и долгосрочных целей по производительности. Независимо от того, проектируете ли вы системы охлаждения для нового предприятия или модернизируете существующее технологическое оборудование, выбираемая вами насосная технология напрямую влияет на операционную эффективность, энергозатраты и надёжность системы.

Успех зависит от соответствия характеристик насоса конкретным требованиям применения — от стандартов гигиенической обработки до систем охлаждения высокого давления. Энергоэффективные конструкции со средствами интеллектуального мониторинга предлагают лучшее соотношение цены и качества, сочетая снижение эксплуатационных расходов с улучшенной видимостью состояния системы.

Поскольку промышленные предприятия сталкиваются с растущим давлением в необходимости повышения устойчивости и сокращения энергопотребления, передовые насосные решения предоставляют инструменты, необходимые для оптимизации систем циркуляции воды. Внедряя надлежащие методы технического обслуживания и используя интеллектуальные технологии, вы можете обеспечить надёжную и эффективную работу ваших систем промышленной циркуляции воды на долгие годы.
