Когда домашней, садовой или малой системе водоснабжения требуется дополнительное давление, компактный периферийный водяной насос может стать практичным и экономичным решением. Периферийные насосы особенно полезны там, где требуется относительно высокий напор при умеренных расходах.

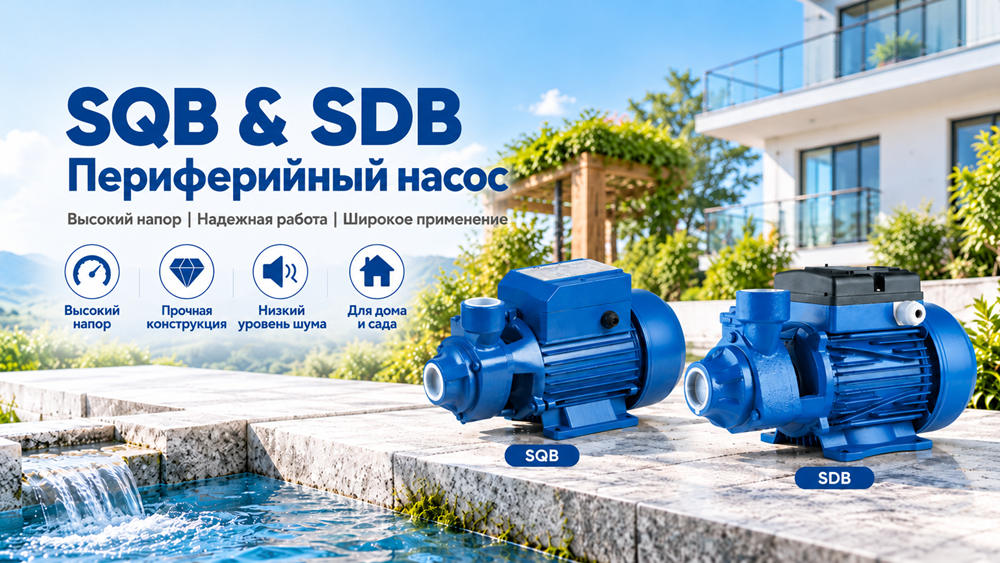

Серии Stream SQB и SDB — это два семейства чугунных периферийных насосов, разработанных для подачи чистой воды, повышения давления в бытовых условиях и садового полива. Обе используют конструкцию периферийного рабочего колеса, но служат несколько разным требованиям позиционирования продукта.

SQB — это горячий хит продаж среди периферийных насосов Stream, с акцентом на простую конструкцию, надежность и доступность. SDB — это премиальный периферийный насос с характерным внешним дизайном Stream, стабильной работой и четко заявленным латунным рабочим колесом.

Что такое периферийный водяной насос?

Периферийный насос, иногда называемый регенеративным турбинным насосом или насосом с периферийным рабочим колесом, использует рабочее колесо с множеством небольших лопастей по внешнему краю. При вращении рабочего колеса вода многократно циркулирует через узкий периферийный гидравлический канал, набирая энергию перед выходом из напорного патрубка.

Этот гидравлический принцип позволяет относительно небольшому насосу создавать полезное давление для бытового водоснабжения, повышения давления в трубопроводах и полива.

Периферийные насосы, как правило, больше подходят для применений, требующих более высокого давления и умеренного расхода, чем для дренажа больших объемов с низким напором.

Представляем периферийный насос Stream SQB — горячий хит продаж

Серия Stream SQB разработана как практичный и экономичный электрический периферийный насос для чистой воды и химически неагрессивных жидкостей.

Его основные особенности включают простую конструкцию, удобную установку, эффективную работу и надежную производительность.

В линейку SQB входят три основные модели:

Эти характеристики представляют собой опубликованные максимальные значения для каждой модели. Фактический расход при определенном напоре должен определяться по кривой производительности.

Типичные области применения SQB включают полив сада, мойку кабин, подачу воды из подходящих колодцев или бассейнов, повышение давления в бытовых условиях и водоснабжение вилл.

Узнайте больше о Периферийный насос Stream SQB Hot Sale.

Представляем периферийный насос Stream SDB Premium

Серия Stream SDB позиционируется как премиальный компактный периферийный насос для бытовых и садовых систем водоснабжения.

Он сочетает способность создавать высокое давление при относительно низкой мощности двигателя со стабильной работой и характерным внешним дизайном.

Stream указывает для серии SDB чугунный корпус насоса, алюминиевый корпус двигателя и латунное рабочее колесо.

SDB подходит для повышения давления в трубопроводе, садового орошения и бытового водоснабжения. Он также может использоваться в качестве насосного компонента в соответствующим образом спроектированной малой автоматической системе давления.

Изучите Периферийный насос Stream SDB Premium.

Stream SQB против SDB: в чем разница?

Обе серии имеют общий принцип периферийного перекачивания, схожие требования к установке и многие одинаковые области применения.

У модели SDB60 опубликованные максимальные расход и напор немного выше, чем у SQB60. Однако у моделей 70 и 80 опубликованные максимальные показатели производительности одинаковы. Поэтому SDB не следует автоматически описывать как гидравлически превосходящую во всех моделях.

Как периферийный насос создает давление?

В отличие от обычного центробежного насоса со сравнительно открытым проходом рабочего колеса, в периферийном насосе используется множество небольших лопастей, расположенных по окружности рабочего колеса.

Во время вращения вода многократно обменивается энергией с рабочим колесом через периферийный канал. Это регенеративное действие позволяет насосу создавать давление в компактном гидравлическом узле.

Конструкция особенно полезна для повышения давления в бытовом водоснабжении, небольших ирригационных систем и других применений, где большой объем расхода не является основным требованием.

Почему периферийные насосы популярны для бытового водоснабжения

Многие бытовые проблемы с водой связаны с недостаточным давлением, а не с чрезмерно высоким потреблением воды.

Примеры включают слабый напор из крана, садовый разбрызгиватель с недостаточным покрытием или небольшую водяную систему, подающую воду к точкам водоразбора через длинные трубы.

Периферийный насос может обеспечить дополнительный напор без необходимости в крупной промышленной насосной системе.

Его компактные размеры также делают его практичным для бытовых хозяйственных зон, небольших насосных помещений и садовых установок.

Повышение давления в бытовом водоснабжении

Как SQB, так и SDB могут использоваться для соответствующих задач повышения бытового давления.

Когда источник воды обеспечивает недостаточное давление, насос может повысить давление, доступное для нижерасположенных точек водоразбора.

Однако выбранная модель должна обеспечивать достаточный расход при требуемом рабочем напоре. Одно лишь высокое значение максимального напора не гарантирует удовлетворительного давления при одновременном открытии нескольких кранов.

Перед подключением повысительного насоса непосредственно к городскому магистральному водопроводу следует также проверить местные правила водоснабжения. В некоторых установках может потребоваться промежуточный накопительный бак или одобренная схема с разрывным баком.

Садовый полив и спринклерные системы

Садовый полив — распространённое применение периферийных водяных насосов.

Спринклеру необходимо достаточное давление для создания заданной формы распыления и радиуса полива. При недостаточном давлении покрытие может стать неравномерным.

Насосы серий Stream SQB и SDB можно рассматривать для небольших садовых спринклерных систем, где их рабочие характеристики соответствуют требуемому расходу и напору.

Для больших зон полива, требующих значительного объёма воды, может больше подойти центробежный или многоступенчатый насос.

Водоснабжение из скважин и накопительных баков

Серия SQB также продвигается для водоснабжения из скважин и бассейнов.

При заборе воды из источника ниже уровня насоса необходимо тщательно оценить условия всасывания.

Периферийные насосы не следует автоматически считать самовсасывающими. Перед запуском может потребоваться заполнение насоса и всасывающей линии, а для сохранения залива может понадобиться обратный клапан с сеткой.

Фактическая способность всасывания зависит от уровня воды, сопротивления трубопровода, высоты установки и конкретной конфигурации насоса.

Малые автоматические системы давления

Периферийный насос можно объединить с подходящими компонентами управления для создания автоматической бытовой системы водоснабжения.

К типичным компонентам относятся реле давления, гидроаккумулятор, манометр, обратный клапан и соответствующая защита от сухого хода.

Реле давления может запускать насос при падении давления в системе и останавливать его при достижении верхней уставки давления.

Гидроаккумулятор помогает сократить ненужные частые включения и выключения, запасая небольшое количество воды под давлением.

Не следует предполагать, что ни SQB, ни SDB не включают реле давления или гидроаккумулятор в стандартную комплектацию только потому, что они могут использоваться в автоматической системе.

Чугунный корпус насоса

В обеих сериях используется чугунный корпус насоса.

Чугун представляет собой жёсткий, проверенный конструкционный материал для бытовых поверхностных насосов и обычно применяется в экономичном оборудовании для водоснабжения.

Для длительного срока службы перекачиваемая жидкость должна быть совместима с материалами насоса. Обе серии предназначены для чистой воды или подходящих некоррозионных жидкостей.

Алюминиевый корпус двигателя

Stream указывает алюминиевые корпуса двигателей для SQB и SDB.

Двигатели закрытые и с внешней вентиляцией. Поэтому при установке важен достаточный зазор для вентиляции.

Насос не следует устанавливать в герметичном, плохо вентилируемом отсеке, если только вся компоновка не была оценена на предмет охлаждения двигателя.

Латунная крыльчатка в серии SDB

В технических характеристиках продукта SDB указана латунная крыльчатка.

Латунь широко используется в компактных крыльчатках водяных насосов, поскольку она обеспечивает хорошую обрабатываемость и подходящие характеристики в совместимых средах с чистой водой.

Материал крыльчатки для SQB следует подтверждать по технической документации выбранной модели, а не предполагать, что он идентичен SDB.

Условия эксплуатации

Максимальное номинальное давление — это ограничение рабочих условий, а не утверждение о том, что каждая модель насоса может создавать дифференциальное давление 10 бар.

Периферийный насос против центробежного насоса

Периферийные и обычные центробежные насосы оба являются ротодинамическими насосами, но они имеют разные гидравлические характеристики.

Периферийный насос против многоступенчатого центробежного насоса

Многоступенчатый центробежный насос использует несколько рабочих колёс последовательно для постепенного увеличения напора.

Периферийный насос создаёт давление через свой регенеративный гидравлический канал, как правило, в более простой компактной компоновке.

Для небольших бытовых установок периферийные насосы могут быть экономичным вариантом. Для более высоких требований к расходу, нескольких точек водоразбора или более требовательных систем давления подходящий многоступенчатый центробежный насос может обеспечить лучшее соответствие рабочим условиям.

Как выбрать между SQB60, SQB70 и SQB80

Три модели SQB предлагают последовательно более высокий заявленный максимальный напор и различные максимальные возможности по расходу.

SQB60 можно рассматривать для применений с меньшим водопотреблением, SQB70 — для требований с более высоким напором, а SQB80 — там, где применению нужен более высокий доступный диапазон напора.

Однако окончательный выбор всегда должен основываться на кривой производительности насоса и фактической рабочей точке системы.

Как выбрать между SDB60, SDB70 и SDB80

Тот же принцип выбора применяется к серии SDB.

SDB60 предлагает опубликованный максимальный напор 38 м, SDB70 достигает 55 м, а SDB80 достигает 65 м.

Модель с наибольшим максимальным напором не обязательно является наиболее эффективным выбором для каждой установки.

Выбирайте модель, которая обеспечивает требуемый рабочий расход и напор без чрезмерного завышения характеристик.

Понимание расхода и напора

Расход описывает, сколько воды насос подает за единицу времени, обычно выражается в литрах в минуту.

Напор описывает энергию на единицу веса воды, подаваемой насосом, обычно выражается в метрах.

Для воды при нормальной температуре 10 метров напора соответствуют приблизительно 1 бар перепада давления.

Это полезное приближение для понимания характеристик насоса, но фактическое давление на выходе также зависит от давления на всасывании, высоты и потерь в системе.

Почему максимальный расход и максимальный напор нельзя совместить

Распространенная ошибка при выборе — предполагать, что насос может обеспечить свой максимальный опубликованный расход при своем максимальном опубликованном напоре.

В нормальных рабочих кривых центробежных и периферийных насосов максимальный напор достигается при нулевом расходе или близком к нему, тогда как максимальный расход достигается при значительно меньшем напоре.

Фактическая рабочая точка определяется пересечением кривой насоса и кривой сопротивления системы.

Как оценить полный динамический напор

Для типичной открытой системы водоснабжения полный динамический напор включает разницу высот, требуемое давление подачи и гидравлические потери на трение.

Длинные трубы, колена, фильтры, клапаны и узкие шланги увеличивают сопротивление системы.

Перед выбором насоса оцените требуемый расход и полный напор при этом расходе.

Почему завышение характеристик может снизить производительность системы

Выбор насоса, создающего значительно больший напор, чем требуется, может привести к чрезмерному давлению, ненужному дросселированию и неэффективной работе.

Для небольших бытовых систем насосы с завышенными характеристиками также могут вызывать быстрое срабатывание реле давления, если гидроаккумулятор и органы управления подобраны неправильно.

Правильно подобранный насос, как правило, обеспечивает более сбалансированную систему, чем просто выбор самого мощного доступного двигателя.

Рекомендации по установке

Устанавливайте на устойчивое основание

Используйте надежное, ровное основание, чтобы ограничить вибрацию и механическую нагрузку.

Защитите насос от погодных условий

Устанавливайте насос в подходящем защищенном, вентилируемом месте в соответствии с его классом электрической защиты.

Держите всасывающую трубу короткой

Минимизируйте ограничения на стороне всасывания и избегайте ненужных изгибов.

Предотвращайте утечки воздуха

Воздух, попадающий во всасывающую линию, может препятствовать правильному заполнению и снижать производительность насоса.

Заполните перед запуском

Заполните насос и всасывающую линию в соответствии с инструкцией по установке. Никогда не предполагайте, что насос может работать всухую.

Используйте надлежащую электрическую защиту

Обеспечьте надлежащее заземление, защиту от перегрузки и любую защиту от остаточного тока, требуемую местными нормами.

Распространённые проблемы периферийных насосов

Насос работает, но вода не выходит

Проверьте заливку, утечки воздуха во всасывающей линии, наличие воды, состояние обратного клапана и ограничения на всасывании.

Давление воды слишком низкое

Проверьте, не превышают ли требуемые расход и напор характеристики выбранной модели. Также осмотрите фильтры и трубопроводы на предмет чрезмерного сопротивления.

Насос работает необычно шумно

Возможные причины включают кавитацию, попадание воздуха во всасывающую линию, ослабленное крепление или работу вне соответствующего гидравлического диапазона.

Двигатель перегревается

Проверьте напряжение, вентиляцию, условия эксплуатации и нагрузку двигателя. Перед осмотром отключите питание.

Автоматическая система запускается слишком часто

Проверьте настройки реле давления, предварительную зарядку гидроаккумулятора, работу обратного клапана и возможные утечки в системе.

Часто задаваемые вопросы

В чём разница между SQB и SDB?

SQB — это экономичная серия периферийных насосов Hot Sale от Stream, а SDB — серия периферийных насосов Premium с характерным дизайном и указанной латунной крыльчаткой. Их области применения и диапазоны характеристик в целом схожи.

Какая серия обеспечивает более высокое давление?

У SDB60 опубликованный максимальный напор немного выше, чем у SQB60. Модели 70 и 80 имеют одинаковые опубликованные значения максимального напора в обеих сериях.

Могут ли SQB и SDB повышать давление воды в доме?

Да, обе предназначены для соответствующих бытовых применений по повышению давления.

Подходят ли эти насосы для полива сада?

Да. Обе серии могут обслуживать подходящие небольшие системы садового полива при правильном подборе под требуемые расход и давление.

Могут ли они перекачивать грязную воду?

Нет. Эти семейства насосов предназначены для чистой воды или подходящих некоррозионных жидкостей без абразивных твёрдых частиц.

Это самовсасывающие насосы?

Самовсасывающая способность не подтверждается опубликованными описаниями этих двух серий. Следуйте инструкциям по заливке конкретной модели.

Можно ли использовать их с гидроаккумулятором?

Да. Подходящий периферийный насос можно интегрировать в правильно спроектированную систему с гидроаккумулятором, используя совместимое оборудование управления.

Запускаются и останавливаются ли они автоматически?

Базовые описания насосов не подтверждают встроенное автоматическое регулирование давления. В подходящих системах может использоваться внешнее управление.

Какова максимальная температура жидкости?

В обеих сериях указана максимальная температура жидкости 80°C при заявленных условиях эксплуатации.

Какова максимальная температура окружающей среды?

Максимальная указанная температура окружающей среды составляет 40°C.

Из чего изготовлен корпус насоса?

В обеих сериях SQB и SDB используются чугунные корпуса насосов.

Есть ли у SDB латунная крыльчатка?

Да. Stream указывает латунную крыльчатку для серии SDB.

Какую модель мне выбрать?

Определите требуемый расход и общий динамический напор, сравните соответствующие кривые производительности, а затем выберите модель и серию продукции, которые наилучшим образом соответствуют применению и требованиям к закупке.

Заключение: выбор правильного периферийного водяного насоса Stream

Серии Stream SQB и SDB предлагают два практичных варианта для компактного бытового периферийного насоса.

Обе серии разработаны с учетом преимуществ периферийной гидравлики: полезное создание давления, компактная конструкция и пригодность для подачи чистой воды и садовых применений.

SQB делает акцент на экономичной, простой производительности, тогда как SDB обеспечивает премиальную презентацию продукта с указанной латунной крыльчаткой и дополнительными опубликованными деталями конструкции.

Поскольку их гидравлические диапазоны существенно перекрываются, выбор не должен основываться только на позиционировании продукта.
