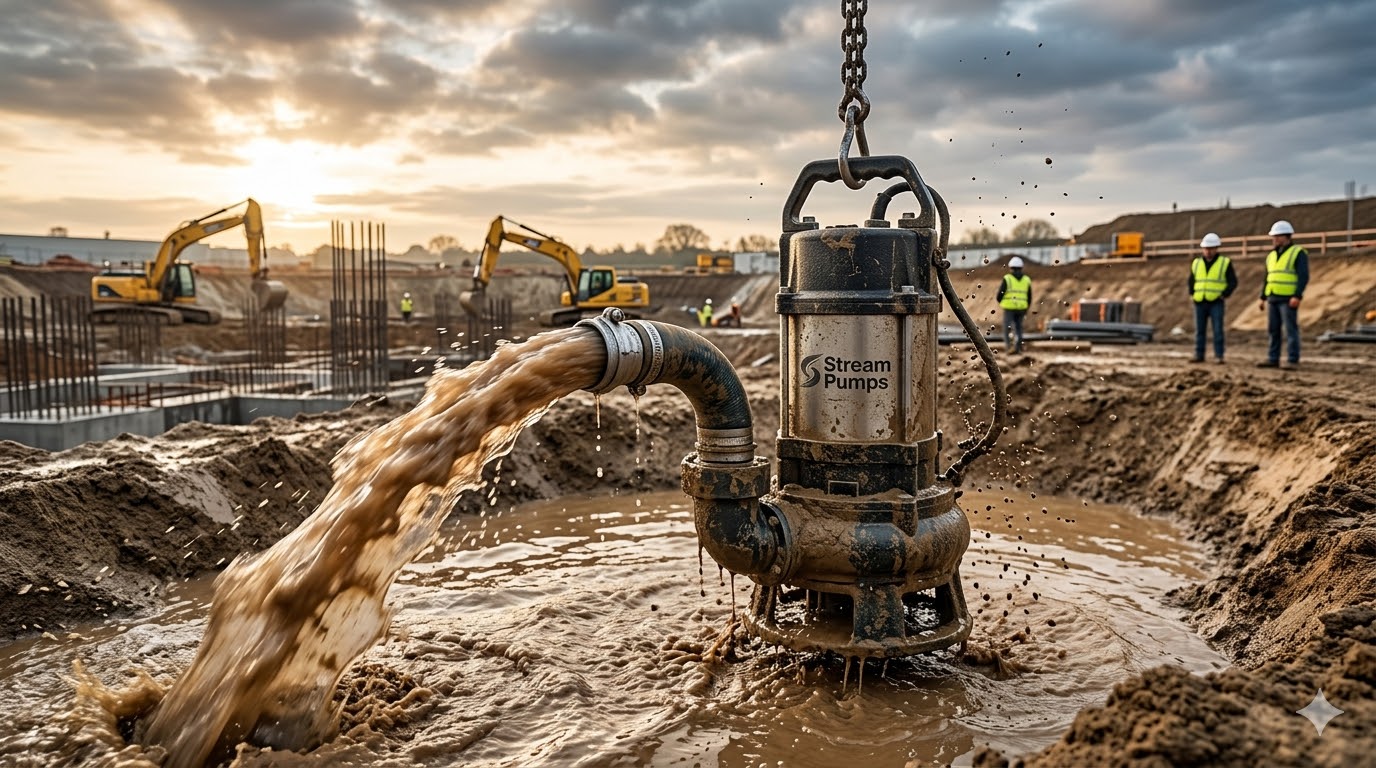

Как выбрать насосы для откачки воды из грязи и песка

Затопленный котлован — это огромная нагрузка на сроки и бюджет вашего проекта. Непредсказуемые погодные явления и постоянная инфильтрация грунтовых вод могут полностью парализовать работу тяжелой техники. Когда вода заполняет раскоп, рабочие не могут безопасно управлять оборудованием, стенки грунта теряют устойчивость, а весь график строительства сталкивается с серьезными задержками.

Для откачки такой воды требуется высокоспециализированное оборудование. Управление водными ресурсами на строительной площадке в значительной степени зависит от возможности быстрой и надежной перекачки густых абразивных материалов. Развертывание промышленных погружных водоотливных насосов — единственный проверенный метод поддержания площадок сухими, безопасными и продуктивными.

В этом руководстве подробно описано, как правильно оценить, подобрать и развернуть погружной водоотливной насос для строительства. Вы узнаете о конструктивных особенностях, позволяющих тяжелым насосам выдерживать абразивную грязь и песок, точные формулы, необходимые для подбора насоса для осушения котлована, и ежедневные процедуры технического обслуживания, предотвращающие катастрофический отказ оборудования на объекте.

Почему 【обычные】 водяные насосы не выживают на строительных площадках

Многие подрядчики совершают дорогостоящую ошибку, устанавливая стандартные насосы для чистой воды в котлованы. Эти стандартные агрегаты почти мгновенно выходят из строя при столкновении с суровой реальностью перекачки абразивных жидкостей. Строительные площадки представляют три основные проблемы, которые быстро уничтожат неподходящий насос.

Абразивный враг: Песок и гравий

Вода на стройке редко бывает чистой. Она содержит высокую концентрацию песка, гравия, бентонита и густого шлама. Когда эти материалы проходят через стандартное чугунное рабочее колесо, они действуют как грубая наждачная бумага. Абразивное трение изнашивает внутренние компоненты стандартных насосов за считанные дни. По мере того как рабочее колесо теряет свою точную форму, насос быстро теряет способность создавать давление, необходимое для откачки воды из котлована.

Проблемы с сильным засорением

Типичная строительная площадка содержит камни, комья глины и различный строительный мусор. Стандартные насосы имеют узкие внутренние зазоры, рассчитанные только на чистые жидкости. Когда мусор с площадки попадает в эти узкие проходы, насос «задыхается». Как только стандартный насос засоряется, двигатель продолжает пытаться провернуть заблокированное рабочее колесо. Это приводит к быстрому нагреву, что неизбежно ведет к внутренним тепловым повреждениям, выгоранию статоров и полному отказу двигателя.

Риски работы «всухую» и 【«хрюканья»】

В процессе водоотлива часто возникают периоды низкого расхода воды. По мере осушения котлована насос в конце концов начинает затягивать смесь воздуха и воды — состояние, известное как 【«хрюканье»】. Стандартные погружные двигатели полностью зависят от окружающей жидкости для отвода тепла, выделяемого во время работы. Когда уровень воды падает и корпус двигателя подвергается воздействию воздуха, насос теряет свой основной механизм охлаждения. Работа стандартного насоса «всухую» быстро расплавит его внутренние уплотнения и вызовет необратимые электрические замыкания.

Устройство настоящего тяжелого водоотливного насоса

Для борьбы с экстремальными условиями котлована производители создают специальные механические средства защиты. Понимание этих особенностей помогает инженерам на площадке выбрать правильное оборудование для перекачки абразивных жидкостей.

Рабочие колеса из высокохромистого чугуна для максимальной износостойкости

Металлургия играет ключевую роль в долговечности насоса. Тяжелые погружные насосы заменяют стандартные чугунные рабочие колеса на сплавы из высокохромистого чугуна. Высокохромистый чугун подвергается специальной термообработке, которая делает металл исключительно твердым. Эта закаленная поверхность легко выдерживает постоянную бомбардировку абразивным песком и гравием. Хотя компоненты из высокохромистого чугуна требуют больших первоначальных вложений, их увеличенный срок службы значительно снижает общие затраты на замену оборудования в течение длительного проекта.

Встроенные агитаторы для пульпы и ила

Твердые частицы естественным образом оседают на дне котлована, образуя плотный слой грязи и ила вокруг основания насоса. Стандартный насос просто откачивает чистую воду сверху, оставляя тяжелую грязь на месте. Чтобы решить эту проблему, настоящий шламовый насос оснащен встроенным агитатором. Агитатор представляет собой специальную лопасть, закрепленную непосредственно на удлиненном валу насоса и выступающую ниже всасывающего отверстия. Когда вал вращается, агитатор взбивает окружающие осевшие твердые частицы в жидкую пульпу. Это физическое перемешивание предотвращает накопление твердых частиц и блокировку всасывания, позволяя насосу постоянно удалять тяжелую грязь из рабочей зоны.

Защита двигателя и двойные механические уплотнения

Электродвигатель требует абсолютной защиты от окружающей воды и абразивной пыли. Тяжелые решения Stream Pumps используют передовые технологии уплотнения для изоляции электрических компонентов. Это включает применение двойных механических уплотнений, заключенных в масляную ванну. Наружное уплотнение блокирует тяжелые абразивы, а внутреннее обеспечивает вторичный барьер против проникновения влаги. Кроме того, эти надежные агрегаты оснащены встроенной защитой от тепловой перегрузки. Если двигатель начинает перегреваться из-за временного засора или длительной работы «всухую», тепловое реле автоматически отключает питание агрегата, спасая двигатель от необратимого разрушения.

Ключевые факторы при подборе насоса для котлована

Мощность насоса в лошадиных силах или размер выпускного патрубка не являются точными показателями производительности. Производитель может выпускать десятки моделей для одного и того же размера патрубка. Выбор правильного насоса требует сопоставления конкретных требований объекта к расходу и давлению с правильной рабочей характеристикой (кривой производительности).

Расчет полного динамического напора (ПДН)

Для откачки воды из котлована глубиной 20 метров требуется значительное усилие. Чтобы правильно подобрать оборудование, инженеры должны рассчитать Полный динамический напор (ПДН). ПДН представляет собой общее сопротивление, которое должен преодолеть насос для перемещения жидкости.

ПДН рассчитывается путем сложения статического напора, потерь на трение и местных потерь.

• Статический напор: Вертикальное расстояние от уровня воды в котловане до конечной точки сброса.

• Потери на трение: Сопротивление, создаваемое при трении воды о внутренние стенки напорного трубопровода или шланга. Более длинная труба, меньший диаметр и более высокая скорость потока — все это значительно увеличивает потери на трение.

• Местные потери: Дополнительное сопротивление, создаваемое поворотами, отводами, клапанами и фитингами в системе трубопроводов.

Стандартной инженерной практикой является добавление 5–10-процентного запаса безопасности к рассчитанному ПДН для учета непредвиденных потерь на трение или возможного образования отложений внутри труб.

Определение требуемой производительности (расхода)

Инженеры на объекте должны оценить необходимый объем удаляемой воды. Это требует учета двух различных сценариев: внезапных ливней во время муссонов и медленного, непрерывного просачивания грунтовых вод. Необходимо рассчитать базовый приток грунтовых вод на основе гидрогеологических данных, а затем добавить ожидаемый пиковый уровень осадков для конкретного географического региона. Насос должен работать как можно ближе к своей точке наивысшего КПД (точке оптимального режима) — в идеале в пределах 30% от нее. Работа за пределами этого диапазона эффективности вызывает несбалансированные механические нагрузки на вал насоса, что ускоряет износ подшипников и выход из строя уплотнений.

Правильный подбор диаметра напорного трубопровода и обеспечение скорости потока

Согласование выпускного шланга или трубы с насосом является критически важным шагом в управлении пульпой (шламом). Если труба слишком большая, вода движется слишком медленно, и тяжелый песок и гравий выпадут из взвешенного состояния. Эти осевшие твердые частицы в конечном итоге забьют трубу и полностью перекроют поток. Если труба слишком маленькая, потери на трение резко возрастают, снижая производительность насоса и бесполезно расходуя электроэнергию.

Инженеры на объекте должны поддерживать определенные скорости потока, чтобы твердые частицы оставались во взвешенном состоянии. Для воды, содержащей легкий ил, целевая скорость потока должна составлять от 1,5 до 2,5 метров в секунду. Для перекачки более тяжелых абразивных жидкостей, таких как густые суспензии и песок, необходимо поддерживать скорость от 2,0 до 3,0 метров в секунду, чтобы предотвратить осаждение внутри трубопроводов.

Передовой опыт монтажа и технического обслуживания на объекте

Даже самый надежный и тяжелый водоотливной насос выйдет из строя, если он установлен неправильно. Правильный монтаж и регулярное техническое обслуживание защищают оборудование и обеспечивают надежный дренаж котлована.

Правильное позиционирование в котловане

Никогда не опускайте погружной насос непосредственно в глубокий рыхлый ил. Насос погрузится, зарывшись в грунт, что заблокирует корпус двигателя и серьезно ограничит поток воды. Вместо этого следует подвесить насос немного выше дна котлована с помощью цепи или прочного троса. Альтернативно, установите насос на твердую платформу, такую как большой бетонный блок, или внутрь перфорированной стальной корзины. Это позволяет встроенному agitator (мешалке) работать с пульпой, не позволяя всему агрегату погрузиться в грунт. Кроме того, если в системе используются автоматические поплавковые выключатели, убедитесь, что поплавок выключения надежно закреплен выше уровня воды, при котором насос работает непрерывно, чтобы предотвратить длительную работу всухую.

Строгие правила прокладки кабеля

Главной причиной электрических отказов погружных насосов на строительных площадках является повреждение силовых кабелей. Рабочие часто совершают критическую ошибку, поднимая или таща насос за его электрический кабель. Это действие разрывает водонепроницаемое уплотнение в точке ввода кабеля, позволяя воде напрямую поступать в электрический статор. Всегда поднимайте и опускайте насос с помощью специальной подъемной цепи или троса, прикрепленного к предназначенной для этого подъемной ручке. Надежно закрепляйте силовой кабель вдали от движения тяжелой техники, чтобы предотвратить его раздавливание и обрыв.

Ежедневные плановые проверки

Рабочие на площадке должны проводить краткие ежедневные осмотры, чтобы гарантировать непрерывную работу.

• Проверяйте правильность направления вращения: При использовании трехфазного питания неправильное подключение приведет к вращению рабочего колеса в обратную сторону. Насос по-прежнему будет перекачивать воду, но с малой долей от расчетной производительности, а обратный крутящий момент может ослабить внутренние компоненты. Убедитесь, что реакция при запуске подтверждает правильное направление вращения.

• Осматривайте напорные линии: Ежедневно проверяйте всю длину напорного шланга. Ищите перегибы, сильные изгибы или утечки, которые снижают эффективность системы.

• Контролируйте силу тока: Периодически измеряйте потребляемый ток. Внезапный скачок силы тока указывает на то, что рабочее колесо задевает за корпус, выходят из строя подшипники или насос пытается преодолеть серьезное засорение.

Часто задаваемые вопросы (ЧЗВ)

В чем разница между стандартным дренажным насосом и шламовым насосом?

Стандартный дренажный насос предназначен для перекачивания относительно чистой воды с минимальным содержанием взвешенных твердых частиц. Шламовый насос специально сконструирован для перекачивания абразивных жидкостей. Шламовые насосы имеют более толстые стенки корпуса, износостойкие детали из высокохромистой стали и встроенные вихревые или шнековые устройства, предназначенные для перемещения высоких концентраций тяжелого песка, грязи и гравия без быстрого внутреннего износа.

Какой запас по напору следует закладывать в мои расчеты подбора?

Инженеры обычно добавляют запас в 5–10 процентов к своим расчетам полного динамического напора (ПДН). Этот резерв учитывает обычные погрешности расчетов, колебания статического уровня воды и постепенное увеличение гидравлического сопротивления труб из-за внутреннего износа и образования отложений в течение срока проекта. Если планировка котлована требует сложного маршрута сброса с несколькими резкими поворотами, ориентируйтесь на запас ближе к 15 процентам.

Может ли погружной дренажный насос работать всухую?

Работа всухую крайне вредна для стандартных погружных насосов, поскольку они полагаются на перекачиваемую жидкость для охлаждения двигателя. Однако тяжелые строительные модели часто оснащены специальными охлаждающими рубашками или маслонаполненными корпусами двигателя, которые допускают временную работу на малой глубине или всухую. Несмотря на эти особенности, вы всегда должны использовать поплавковые выключатели, чтобы отключить насос до того, как уровень воды опустится ниже рекомендованного производителем уровня для непрерывной работы.

Защита графика вашего проекта с помощью правильного оборудования

Выбор правильного погружного дренажного насоса для строительства защищает ваш график и ваш бюджет. Правильно рассчитав полный динамический напор, сопоставив требования к расходу с правильной скоростью потока в трубопроводе и выбрав агрегат, усиленный компонентами из высокохромистой стали и вихревыми устройствами, вы эффективно устраняете риски, связанные с осушением котлована. Инвестиции в надлежащее тяжелое оборудование защищают ваш многомиллионный строительный проект от дорогостоящих повреждений водой, небезопасных условий труда и ежедневных операционных задержек.

Не позволяйте воде диктовать условия вашему проекту. Свяжитесь с инженерной командой Stream Pumps уже сегодня, чтобы подобрать идеальный тяжелый дренажный насос для вашей следующей строительной площадки.
