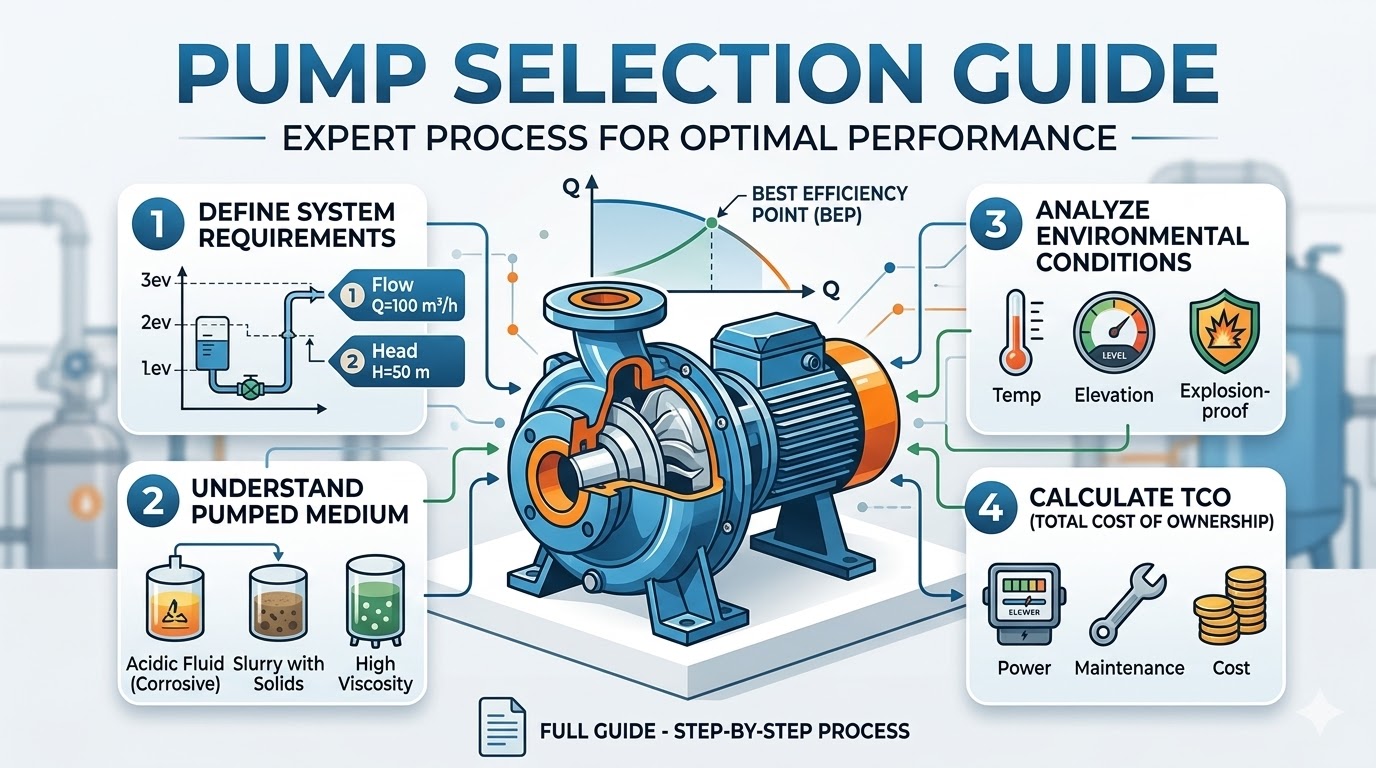

Выбор насоса: основы. Почему мощность — не всё.

Распространенное заблуждение среди покупателей промышленного оборудования заключается в том, что выбор насоса с двигателем большей мощности автоматически гарантирует превосходную производительность системы. Это предположение часто приводит к неверному подбору размеров, чрезмерному потреблению энергии и преждевременному выходу оборудования из строя. Мощность в лошадиных силах просто указывает на количество электроэнергии, потребляемое двигателем. Она не определяет, насколько эффективно эта энергия преобразуется в конкретное движение жидкости, необходимое вашему предприятию.

Фундаментальные физические принципы работы центробежных насосов диктуют строгую обратную зависимость между напором (вертикальной высотой, на которую поднимается жидкость) и расходом (объемом перемещаемой жидкости). Увеличение вертикального подъема естественным образом уменьшает объем жидкости, который насос может подавать при постоянном уровне мощности. Понимание этого точного баланса критически важно для руководителей и операторов предприятий.

Правильное согласование характеристик насоса с вашими уникальными требованиями системы обеспечивает существенные долгосрочные преимущества. Это позволяет значительно экономить электроэнергию, снижать механический износ внутренних компонентов и существенно сокращать общие затраты на протяжении жизненного цикла оборудования. Это подробное руководство описывает технические параметры, необходимые для точного выбора насоса, и объясняет механические риски, связанные с неправильным подбором размеров.

Определение ключевых параметров перекачки

Для правильного подбора насоса по размеру необходимо сначала определить конкретную динамику жидкости в вашем применении. Эти динамические характеристики определяются двумя основными показателями.

Что такое напор насоса?

Напор насоса, официально известный как Полный Динамический Напор (ПДН), — это общее количество механической энергии, необходимое насосу для перемещения жидкости от начальной точки к конечному пункту назначения. ПДН обычно измеряется в футах или метрах и состоит из двух основных компонентов: вертикального подъема и потерь на трение.

Вертикальный подъем, или статический напор, — это физическое вертикальное расстояние, которое жидкость должна преодолеть против силы тяжести. Потери на трение представляют собой сопротивление, создаваемое физической системой. Когда жидкость движется по трубам, она трется о внутренние стенки труб, создавая трение. Каждый отвод, клапан и фитинг вносят дополнительное сопротивление, которое насос должен преодолеть.

Что такое расход?

Расход измеряет конкретный объем жидкости, перемещаемой за определенный период времени. Стандартными единицами измерения в промышленном секторе являются галлоны в минуту (GPM) или кубические метры в час (м³/ч). Необходимый расход полностью зависит от ваших операционных целей, таких как требуемая производительность охлаждения для производственного процесса или суточный объем необходимого сельскохозяйственного орошения.

Чтобы визуализировать взаимосвязь между напором и расходом, рассмотрим механику работы стандартного садового шланга. Если оставить сопло полностью открытым, большой объем воды вытекает на небольшое расстояние. Это представляет собой высокий расход и низкий напор. Если прикрыть отверстие большим пальцем, чтобы ограничить выход, общий объем воды уменьшается, но вода брызгает на гораздо большее расстояние. Это представляет собой низкий расход и высокий напор. Общее давление от источника воды остается постоянным, но выходные характеристики меняются в зависимости от сопротивления системы.

Рабочая характеристика (кривая насоса): Отпечаток пальца насоса

Производители документируют точные возможности каждого центробежного насоса с помощью графического представления, известного как рабочая характеристика насоса (насосная кривая).

Визуализация производительности

На стандартной рабочей характеристике расход откладывается по горизонтальной оси X, а полный динамический напор — по вертикальной оси Y. Получающаяся кривая обычно идет вниз слева направо. Этот нисходящий график наглядно иллюстрирует обратную зависимость между двумя переменными.

Напор при закрытой задвижке (запорный напор)

Самая высокая точка на оси Y достигается, когда расход равен нулю. Это конкретное рабочее состояние известно как напор при закрытой задвижке (запорный напор). В этой конкретной точке насос создает максимально возможное давление, но жидкость не движется. Физическая сила тяжести или сопротивление закрытой системы в точности уравновешивают механическую энергию, создаваемую вращающимся рабочим колесом.

Максимальный расход

И наоборот, самая дальняя точка на оси X представляет предельный максимальный расход. Эта теоретическая точка достигается, когда система имеет абсолютно нулевое сопротивление, то есть нулевой напор. Насос перемещает максимально возможный объем жидкости, но у него не остается энергии, чтобы поднять ее вертикально.

Совет по струйным насосам

Каждое промышленное насосное применение имеет уникальные экологические и эксплуатационные переменные. Наша техническая команда тщательно строит эти рабочие характеристики для заказов конкретных клиентов. Это гарантирует, что выбранное оборудование идеально соответствует требуемым координатам напора и расхода на объекте до начала монтажа.

Почему опасен неправильный баланс

Выбор насоса, не соответствующего кривой вашей системы, заставляет оборудование работать неэффективно. Работа слишком далеко от расчетных параметров создает серьезные механические нагрузки.

Сценарий А: Высокий напор и низкий расход

Работа слишком далеко в левой части кривой производительности означает, что насос работает против высокого сопротивления системы при сильно ограниченном расходе. Это приводит к внутренней рециркуляции жидкости в корпусе насоса вместо ее нормальной подачи.

Основной риск в этом сценарии — работа на закрытую задвижку (глухой напор). Поскольку захваченная жидкость не выходит из системы, она быстро нагревается из-за постоянного трения вращающегося рабочего колеса. Этот перегрев повреждает механические уплотнения, ухудшает смазку подшипников и в конечном итоге может привести к закипанию жидкости внутри насоса. Кроме того, низкий расход создает нестабильную гидродинамику, вызывающую сильные вибрации, известные как радиальное усилие, которое отклоняет вал насоса и разрушает внутренние разгрузочные кольца.

Сценарий Б: Низкий напор и высокий расход

Работа слишком далеко в правой части кривой производительности приводит к совершенно другому набору механических отказов. Когда насос работает при очень низком сопротивлении системы, он пытается переместить огромный объем воды.

Это быстрое движение жидкости заставляет двигатель потреблять избыточный электрический ток, что напрямую ведет к перегрузке двигателя и потенциальному электрическому отказу. Более того, при чрезвычайно высоких расходах требуемый кавитационный запас насоса (NPSHr) возрастает экспоненциально. Если NPSHr превышает давление, доступное в вашей системе, насос будет испытывать кавитацию. Кавитация — это высокоразрушительное явление, при котором быстрые перепады давления вызывают образование пузырьков пара и их резкое схлопывание о металлическое рабочее колесо. Это приводит к быстрой эрозии материала, сильной структурной вибрации и немедленной потере эффективности.

Точка наилучшего КПД (BEP)

Основная цель выбора промышленного насоса — работа как можно ближе к точке наилучшего КПД (BEP). BEP — это конкретная координата на кривой производительности, где насос наиболее эффективно передает механическую энергию жидкости. Работа в точке BEP минимизирует вибрацию, радиальное усилие и износ компонентов. Гидравлический институт рекомендует, чтобы для стандартной непрерывной работы насосы работали в пределах предпочтительной рабочей области (POR), определяемой как 70–120% от BEP.

Пошаговый расчет ваших потребностей

Точный подбор насоса требует точных математических расчетов для вашего объекта. Следуйте этим стандартным шагам, чтобы определить ваши конкретные требования.

Шаг 1: Измерение вертикального расстояния

Рассчитайте точное изменение высоты от поверхности источника жидкости до наивысшей точки сброса жидкости. Если забор происходит из резервуара с переменным уровнем жидкости, всегда измеряйте от самого низкого возможного уровня. Это гарантирует учет максимально необходимого вертикального подъема для вашего насоса.

Шаг 2: Расчет потерь на трение в трубе

Движение жидкости неизбежно создает трение о внутренние стенки трубопроводной инфраструктуры. Вы должны рассчитать эти скрытые потери энергии, определив общую прямую длину трубы, внутренний диаметр трубы, материал трубы и рабочий расход. Также необходимо подсчитать конкретное количество колен, соединений и задвижек в системе. Инженерные таблицы и калькуляторы потерь на трение используют эти данные для определения эквивалентных потерь напора, обычно измеряемых в футах или метрах.

Шаг 3: Определение требуемого объема

Четко определите свою рабочую цель. Установите, какой именно объем жидкости должен быть перемещен за определенный промежуток времени для оптимальной работы вашего объекта. Выразите это твердое требование в GPM или м³/ч, чтобы установить необходимую горизонтальную координату для оси X кривой производительности.

Шаг 4: Обратитесь к каталогу Stream Pumps

Добавьте ваше вертикальное расстояние к рассчитанным потерям на трение. Полученная сумма — это ваш Полный Динамический Напор (ПДН). Сопоставьте это значение ПДН с вашим требуемым расходом по рабочим характеристикам, опубликованным в каталоге Stream Pumps. Правильная модель насоса будет иметь Зону Наивысшего КПД (BEP), которая близко соответствует вашим рассчитанным координатам.

Отраслевое применение

Различные промышленные секторы требуют совершенно разных рабочих характеристик насосов. Изучение конкретных случаев применения подчеркивает важность соответствия характеристики насоса требованиям задачи.

Сельское хозяйство и орошение

Сельскохозяйственные операции часто требуют особых конфигураций в зависимости от выбранной методики орошения. Поверхностный полив требует перемещения больших объемов воды по относительно равнинной местности, что обуславливает необходимость в оборудовании, оптимизированном для максимального расхода и низкого напора. И наоборот, работа сложной сети напорных дождевальных установок требует значительного давления, чтобы протолкнуть воду через мелкие форсунки на большие расстояния. Это конкретное применение требует насоса, оптимизированного для высокого напора и умеренного расхода.

Горнодобывающая промышленность и строительство

Осушение глубоких котлованов или подземных шахт представляет серьезные проблемы, связанные с вертикальным подъемом. Эти среды требуют применения специализированных погружных насосов высокого напора. Оборудование должно быть способно преодолевать огромный статический напор для успешной транспортировки пульпы и грунтовых вод с большой глубины на поверхностную инфраструктуру, часто отдавая приоритет максимальным возможностям подъема над общим объемом перекачки.

Часто задаваемые вопросы (ЧЗВ)

В чем разница между характеристикой насоса и характеристикой системы?

Рабочая характеристика насоса отражает физические возможности самого насоса, как протестировано и предоставлено производителем. Она показывает, что насос может делать при различных давлениях. Характеристика системы отражает фактические физические требования вашей конкретной трубопроводной сети. Она показывает, какой напор требуется для перемещения жидкости по вашим коммуникациям при разных расходах. Точка, в которой характеристика насоса пересекается с характеристикой вашей системы, и есть ваша фактическая рабочая точка.

Как удельный вес жидкости влияет на полный динамический напор?

Удельный вес — это отношение плотности жидкости к плотности чистой воды. Хотя удельный вес напрямую влияет на количество лошадиных сил, необходимых для перемещения жидкости, он не меняет физическую высоту, на которую насос может поднять жидкость. Центробежный насос поднимет тяжелую жидкость на ту же физическую высоту, что и воду, но двигатель будет потреблять значительно больше мощности для достижения этого подъема.

Может ли частотный преобразователь (ЧП) помочь управлять работой насоса?

Да, использование частотного преобразователя позволяет операторам регулировать электрическую частоту, подаваемую на двигатель, что изменяет скорость вращения рабочего колеса. Регулировка скорости фактически создает новую рабочую характеристику. Это позволяет предприятиям поддерживать правильную работу вблизи точки наивысшего КПД даже при колебаниях требований системы в течение дня.

Обеспечение правильного промышленного решения

Успешные промышленные предприятия понимают, что приобретение насоса — это не просто поиск самого мощного двигателя; это требует получения высокоспециализированного инженерного решения. Точное соответствие уникальных требований системы вашего предприятия правильной рабочей характеристике предотвращает катастрофический отказ оборудования, исключает бесполезный расход электроэнергии и гарантирует надежную, непрерывную работу.

Не уверены, какая модель подходит для вашего объекта? Свяжитесь с техническими инженерами Stream Pumps для бесплатного подбора оборудования по характеристикам и получения коммерческого предложения.
