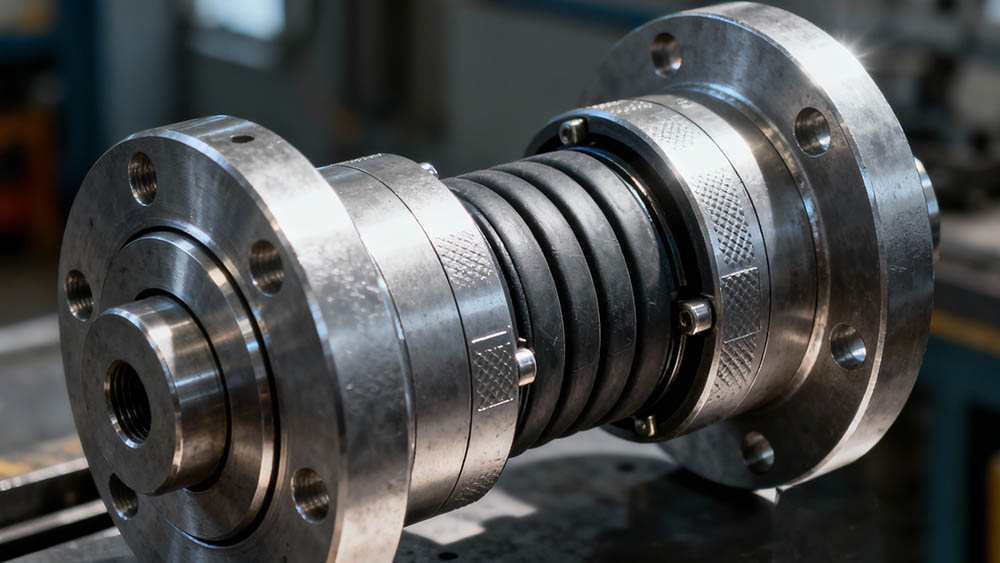

Пояснение к муфте насоса с торцевым всасыванием: типы, выравнивание и возможные проблемы.

Когда выходит из строя насос с концевым всасыванием, ремонтные бригады часто указывают на изношенные подшипники или протекающее торцевое уплотнение. Хотя эти компоненты являются частыми виновниками, первопричина часто кроется в небольшой, но важной детали: муфте насоса. Неправильно выбранная или несоосная муфта может незаметно передавать разрушительные усилия по всей насосной сборке.

Для инженеров и специалистов по техническому обслуживанию понимание роли муфты является ключом к продлению срока службы и повышению надежности системы. Правильно подобранная и выровненная муфта обеспечивает плавную передачу мощности от двигателя к насосу, защищает чувствительные вращающиеся части и даже снижает энергопотребление.

Это руководство содержит практическое объяснение функций муфт в насосах с концевым всасыванием, доступных типов, методов правильной центровки и способов устранения распространенных проблем.

Что такое муфта в насосе с концевым всасыванием?

Муфта — это механическое устройство, соединяющее вал двигателя с валом насоса. Её основная задача — передача крутящего момента, но вторичная роль не менее важна: компенсация незначительной, неизбежной несоосности между двумя валами.

В типичной установке насоса с концевым всасыванием насос и двигатель смонтированы на общей фундаментной плите. Хотя они выглядят как единый жесткий узел, они подвержены различным рабочим нагрузкам, включая:

• Вибрацию во время работы

• Тепловое расширение при нагреве компонентов

• Незначительные смещения или осадку фундамента

• Напряжение от трубопровода, воздействующее на корпус насоса

Муфта служит гибким звеном, поглощая эти нагрузки и защищая критические компоненты, такие как подшипники и торцевые уплотнения, от преждевременного выхода из строя.

Почему муфты критически важны в системах с насосами концевым всасыванием

В отличие от моноблочных насосов, где рабочее колесо крепится непосредственно на вал двигателя, насосы с концевым всасыванием требуют центровки на месте. Эта центровка никогда не бывает идеальной или постоянной. Без подходящей муфты, компенсирующей зазор, даже малейшая несоосность может вызвать целый ряд проблем.

• Чрезмерная вибрация:Несоосность заставляет валы «бороться» друг с другом, создавая вибрацию, которая может повредить всю систему.

• Преждевременный выход из строя подшипников:Подшипники рассчитаны на радиальные и осевые нагрузки, но циклические напряжения от несоосности вызывают их перегрев и быстрый отказ.

• Протечки торцевых уплотнений:Биение вала не позволяет торцам механического уплотнения оставаться в идеальном контакте, что приводит к постоянным протечкам.

• Повышенное энергопотребление:Трение и вибрация, вызванные смещением валов, заставляют двигатель работать с большей нагрузкой, что приводит к потере энергии.

Правильно подобранная муфта гасит эти силы, обеспечивая более плавную, надежную и эффективную работу.

Распространенные типы муфт для консольных насосов

Муфты делятся на две основные категории: гибкие и жесткие. Для консольных насосов явное предпочтение отдается одному типу.

1. Гибкие муфты (отраслевой стандарт)

Гибкие муфты являются основным выбором для практически всех применений консольных насосов, поскольку они предназначены для компенсации небольших смещений и гашения вибраций.

Муфта с торообразной упругой вставкой (или эластомерная)

Это один из самых распространенных типов. В ней используется звездообразный эластомерный элемент, часто называемый "пауком", зажатый между двумя металлическими полумуфтами.

• Преимущества:Отлично поглощает ударные нагрузки и вибрацию. Они просты в установке, не требуют смазки и относительно недороги.

• Типичное применение:Насосы систем ОВКВ, общего водоснабжения и в легкой промышленности.

Муфта пальцевая с резиновой втулкой

В этой конструкции используются резиновые или полиуретановые втулки, надетые на пальцы одной полумуфты, которые входят в отверстия другой полумуфты.

• Преимущества:Обеспечивает хорошую виброизоляцию и может передавать умеренный крутящий момент. Это простая и надежная конструкция.

• Типичное применение:Промышленные водяные насосы и системы охлаждения.

Муфта цепная (сетчатая)

Эта муфта для тяжелых условий эксплуатации имеет стальную сетку-пружину, которая проходит через пазы в полумуфтах.

• Преимущества:Выдерживают высокий крутящий момент и допускают большую несоосность по сравнению с другими типами. Пружинная конструкция обеспечивает превосходную крутильную гибкость.

• Типичные области применения:Требовательные промышленные и технологические насосы.

2. Жёсткие муфты (используются в особых случаях)

Жёсткие муфты, такие как втулочные или фланцевые, создают прямое, жёсткое соединение между валами. Онинедопускают какой-либо несоосности.

• Преимущества:Высокая способность передачи крутящего момента.

• Когда использовать:Они подходят только в тех случаях, когда соосность валов может поддерживаться с чрезвычайно высокой точностью, например, в коротких, очень жёстких системах без теплового расширения.

Для подавляющего большинства установок насосов с односторонним всасыванием жёсткие муфтыне рекомендуются. Реальные условия эксплуатации коммерческих и промышленных систем требуют той «снисходительности», которую обеспечивает гибкая муфта.

Распространённые проблемы с центровкой муфт и их симптомы

Правильная центровка имеет решающее значение для здоровья муфты и насоса. Большинство проблем с центровкой представляет собой комбинацию трёх типов несоосности:

1. Угловая несоосность:Валы сходятся под углом, а не являются идеально параллельными.

2. Параллельная (смещённая) несоосность:Валы параллельны, но их осевые линии смещены.

3. Осевое смещение:Зазор между торцами валов слишком велик или слишком мал, часто из-за теплового расширения.

Если ваша насосная система проявляет любой из этих симптомов, вероятной причиной является неправильная центровка муфты:

• Чрезмерная вибрация, особенно вблизи подшипников насоса или двигателя.

• Необычный шум, такой как гул или вой.

• Высокая температура подшипников (горячие на ощупь).

• Частые утечки через механическое уплотнение.

• Ослабленные болты муфты или разрушенные эластомерные элементы.

• Более высокое, чем ожидалось, энергопотребление.

Как правильно отцентровать муфту насоса с осевым подводом

К центровке следует относиться как к точной операции, а не как к грубому приближению.

Предварительная (грубая) центровка

При первоначальном монтаже можно использовать прямую кромку, прикладываемую к верхним и боковым частям полумуфт, и щуп для проверки зазора. Этот метод подходит только для того, чтобы установить насос и двигатель в положение перед началом точной центровки.

Точная центровка (рекомендуется)

Для надежной работы необходим один из следующих методов.

Метод с использованием индикаторной стойки (часового индикатора)

Это традиционный метод, использующий индикаторы для высокоточного измерения углового и параллельного смещения. Он требует квалифицированного техника, но дает надежные результаты.

Лазерная центровка валов

Это современный стандарт для ответственных насосов. Лазерные системы чрезвычайно быстры, обладают высокой точностью и предоставляют цифровые показания, которые направляют техника при выполнении корректировок. Они идеально подходят для обеспечения наилучшей возможной центровки муфты насоса с осевым подводом.

Профессиональный совет:Всегда выполняйте окончательную проверку центровкипослеподключения и затяжки всех трубопроводов. Напряжение в трубопроводе может легко вывести из центровки идеально отрегулированный насос.

Влияние проблем с муфтой на энергоэффективность насоса

Неотцентрованный насос — это неэффективный насос. Дополнительное трение и вибрация заставляют двигатель потреблять больший ток для достижения требуемых расхода и давления. Это внутреннее сопротивление приводит к:

• Повышенным энергопотерям в подшипниках.

• Увеличению потребляемого двигателем тока.

• Снижению общей гидравлической эффективности.

Даже небольшая ошибка центровки может вызвать заметный рост энергопотерь. В системах, работающих непрерывно, таких как насосы циркуляции охлаждающей воды, эти потери энергии со временем складываются в значительные эксплуатационные расходы.

Контрольный список технического обслуживания муфт насоса

Превентивное обслуживание может помочь выявить проблемы с муфтой до того, как они приведут к катастрофическому отказу.

• Визуальный осмотр:Регулярно проверяйте муфту на признаки износа, особенно эластомерных элементов, которые со временем могут трескаться или деформироваться.

• Проверка крепежа:Убедитесь, что установочные винты и болты ступиц затянуты.

• Мониторинг тенденций:Отслеживайте уровень вибрации и температуру подшипников. Внезапный рост является явным предупреждающим знаком.

• Проверка центровки:Периодически повторно проверяйте центровку, особенно после любого крупного технического обслуживания насоса, двигателя или трубопроводов.

• Заменяйте изношенные детали:Не ждите, пока гибкий элемент разрушится. Заменяйте его в соответствии с рекомендованными производителем интервалами обслуживания.

Заключение: Маленький компонент с большим влиянием

В любой системе насоса с концевым всасыванием муфта — это не просто соединительный элемент. Это жизненно важный компонент, который напрямую влияет на надежность, эффективность и долговечность всего насосного агрегата.

Правильно подобрав тип гибкой муфты, настаивая на точной центровке и выполняя регулярные проверки, вы можете значительно снизить вибрацию, продлить срок службы подшипников и уплотнений, повысить энергоэффективность и предотвратить незапланированные простои. Для любого предприятия, зависящего от насосов, грамотное обслуживание муфты является краеугольным камнем долгосрочной эксплуатационной успешности.
