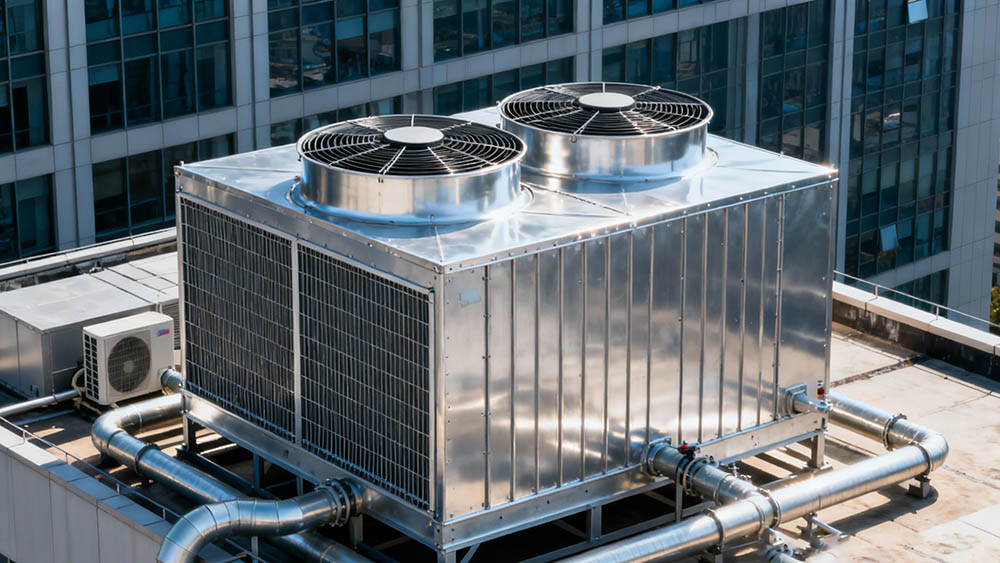

Как правильно подобрать насосы для градирен в коммерческих зданиях

Представьте, что вы заходите в машинное отделение, где насосы вопят, вибрируют и сжигают бюджет на электроэнергию быстрее, чем вы успеваете подписать счет за коммунальные услуги. Это часто и есть звук неправильного подбора оборудования.

Для инженеров коммерческих зданий и подрядчиков по ОВКВ подбор насоса для градирни — это не просто математическая задача, а поиск баланса между надежностью, эффективностью и эксплуатационными расходами. Недостаточно мощный насос приводит к плохому отводу тепла и недовольству арендаторов. Слишком же мощный насос впустую расходует электроэнергию и вызывает преждевременный износ системы из-за чрезмерного дросселирования.

Правильный выбор с первого раза крайне важен для B2B-покупателей, стремящихся минимизировать совокупную стоимость владения. Это руководство разбивает сложный процесс подбора насоса для градирни на четкие, практические шаги.

Роль насоса в системе градирни

Прежде чем приступить к расчетам, крайне важно понять, какую именно функцию выполняет насос в экосистеме ОВКВ. В системе чиллера с водяным охлаждением конденсатора насос конденсаторной воды выступает в роли сердца контура отвода тепла.

Он циркулирует теплую воду от конденсатора чиллера к градирне, где тепло рассеивается в атмосферу. Затем он возвращает охлажденную воду обратно в чиллер.

Для эффективного выполнения этой задачи насос должен обеспечивать два конкретных параметра:

1. Расход:Необходимый объем воды для отвода тепла.

2. Напор:Достаточное давление, чтобы протолкнуть эту воду через трубы, клапаны, теплообменник чиллера и поднять к форсункам градирни.

Шаг 1: Расчет требуемого расхода

Первый шаг в подборе насоса — определение объема воды, который должен циркулировать в системе. Это напрямую связано с тепловой нагрузкой здания.

Стандартное эмпирическое правило

Для большинства коммерческих систем ОВКВ отраслевой стандарт прост:

3 GPM (галлона в минуту) на тонну холода (RT)

Хотя конкретные модели чиллеров могут незначительно отличаться (диапазон от 2,8 до 3,2 GPM/тонну), использование значения 3 GPM дает надежную основу для первоначального подбора.

Практический пример расчета

Допустим, вы подбираете насос для коммерческого офисного здания счиллером на 500 тонн.

• Формула:Холодильная нагрузка (RT) × 3 GPM

• Расчет:500 × 3 =1,500 GPM

Эта цифра представляет собой расчетный расход, который должен обеспечивать ваш насос, чтобы гарантировать эффективный отвод тепла чиллером при полной нагрузке.

Шаг 2: Определение полного динамического напора (TDH)

Расход — это только половина уравнения. Вам также необходимо знать, какое сопротивление должен преодолеть насос. Это сопротивление называется полным динамическим напором (TDH).

Точный расчет TDH — это то место, где чаще всего возникают ошибки. Он представляет собой сумму трех основных компонентов:

1. Статический напор

Это вертикальное расстояние, на которое насос должен поднять воду. Измеряется от уровня воды в бассейне градирни до самой высокой точки напорного трубопровода (обычно это разбрызгивающие форсунки в верхней части градирни).

• Примечание:В разомкнутой системе, такой как градирня, сила тяжести помогает на обратной стороне, но насос все равно должен поднимать воду на вершину башни.

2. Потери на трение

При движении воды по трубам возникает сопротивление. Необходимо рассчитать потери на трение для:

• Прямых участков трубопровода (подача и возврат)

• Фасонных частей (отводы, тройники)

• Арматуры (запорные, обратные и балансировочные клапаны)

3. Перепад давления на оборудовании

Каждый элемент оборудования создает перепад давления. Обратитесь к техническим данным производителя для:

• Конденсаторный блок чиллера:Часто 15–25 футов напора.

• Фильтры-грязевики:Учитывайте как чистые, так и загрязненные условия.

• Форсунки градирни:Давление, необходимое для эффективного распыления воды.

Типичные коммерческие значения:
Хотя каждое здание уникально, типичные значения общего динамического напора (TDH) часто попадают в эти диапазоны:

• Малоэтажные здания:60–80 футов (приблизительно 18–24 м)

• Здания средней этажности:80–120 футов (приблизительно 24–36 м)

• Высотные здания:120+ футов (в зависимости от расположения машинного отделения)

Шаг 3: Выбор подходящего типа насоса

Определив расход (GPM) и напор (футы), вы можете выбрать конкретный насос. На рынке коммерческих градирен доминируют три типа.

Горизонтальные насосы с односторонним подводом:

Это рабочая лошадка отрасли. Они экономичны, просты в обслуживании и охватывают широкий диапазон расходов. Как правило, требуют бетонного монтажного фундамента и тщательной центровки.

Центробежные in-line насосы

Отлично подходит для модернизации или тесных машинных помещений. Они монтируются непосредственно в трубопровод, экономя площадь пола. Однако обслуживание может быть сложнее для крупных двигателей, так как двигатель необходимо снимать с корпуса.

Вертикальные турбинные насосы

Используются, когда насос забирает воду непосредственно из приямка или резервуара ниже уровня земли. Они менее распространены для стандартных градирен на крыше, но необходимы для специфических архитектурных планировок.

Совет по выбору:Выберите насос, у которого ваша рабочая точка находится между85% и 105% точки наилучшего КПД (ТНК). Это обеспечивает плавную работу и снижение затрат на электроэнергию.

Шаг 4: Проверьте кавитационный запас (NPSH)

Этот шаг критически важен для предотвращениякавитации— явления, при котором пузырьки образуются и схлопываются внутри насоса, вызывая повреждения, звучащие как грохот гравия в корпусе.

Вы должны сравнить два значения:

1. NPSHr (требуемый):Минимальное давление, необходимое насосу на входе для работы. Его предоставляет производитель.

2. NPSHa (доступный):Фактическое давление, доступное на входе насоса в соответствии с вашей системой.

Золотое правило:

NPSHa должен быть больше NPSHr (плюс запас безопасности в 3–5 футов).

Системы с открытыми градирнями склонны к низкому давлению на всасывании, так как часто расположены на одном уровне с насосами. Чтобы улучшить NPSHa, поднимите градирню, опустите насос или увеличьте диаметр всасывающего трубопровода, чтобы снизить трение.

Шаг 5: Расчет мощности двигателя

Наконец, необходимо подобрать мощность двигателя, приводящего насос в движение.

Упрощенная формула:

Мощность на валу (л.с.) = (GPM × Напор (футы) × Удельный вес) / (3960 × КПД насоса)

Поскольку вода в градирне близка к стандартной плотности, Удельный вес обычно принимается равным 1.0.

Практический совет:Никогда не подбирайте двигатель точно по расчетной мощности на валу. Всегда добавляйте запас (коэффициент недогрузки). Если расчет показывает 18 л.с., не выбирайте двигатель на 20 л.с., если это значение пограничное. Перейдите на 25 л.с., чтобы предотвратить отключения во время пуска системы или колебаний.

Шаг 6: Резервирование и стратегия управления

Для коммерческих зданий простой недопустим. Надежный проект включает резервирование.

Стратегия N+1

Всегда предусматривайте резервный насос. В системе, требующей один насос, устанавливайте два (Рабочий/Резервный). В более крупной системе, требующей два насоса, устанавливайте три. Это позволяет проводить ротацию при обслуживании и гарантирует продолжение охлаждения при отказе одного насоса.

Интеграция ЧРП

Насосы с фиксированной скоростью — это прошлое. Установка частотно-регулируемых приводов (ЧРП) позволяет:

• Осуществлять плавный пуск двигателей (снижая механические нагрузки).

• Точно балансировать расход без дросселирующих задвижек.

• Экономить значительное количество энергии в условиях частичной нагрузки.

Распространенные ошибки при подборе насосов, которых следует избегать

Даже опытные инженеры могут ошибиться. Избегайте этих дорогостоящих ошибок:

• Завышение мощности 【На всякий случай】:Добавление 20% запаса к расходу и 20% к напору приводит к значительному завышению мощности насоса. Это заставляет насос работать далеко слева от его кривой, вызывая вибрацию и прогиб вала.

• Игнорирование перепада высот:Забывая, что открытая система градирни требует подъема воды к верхней части соплового настила, а не просто ее циркуляции.

• Пренебрежение загрязненными фильтрами:Фильтры засоряются. Если подбирать насос для идеально чистой системы, он может столкнуться с трудностями через несколько недель работы.

Заключение

Подбор насосов для градирен требует системного подхода, выходящего за рамки простых расчетов расхода. Точный расчет полного напора (TDH), проверка кавитационного запаса (NPSH) и выбор эффективных двигателей с ЧРП обеспечивают бесшумную, надежную и экономичную работу системы.

Для B2B-покупателей и подрядчиков цель — долгосрочная выгода. Правильно подобранный насос защищает дорогостоящий чиллер и градирню, гарантируя, что вся система ОВК будет работать с максимальной эффективностью в течение многих лет.

Выбираете насосы для своего следующего коммерческого проекта? Перепроверьте расчеты потерь на трение и всегда настаивайте на анализе кривой насоса перед заказом.
