Погружные насосы играют ключевую роль в управлении водными ресурсами, особенно в глубоких скважинах. Независимо от того, используются ли они для сельскохозяйственного орошения, промышленных процессов или бытового водоснабжения, эти насосы зависят от одного ключевого компонента для бесперебойной работы — кабелей. Выбор правильного типа кабеля критически важен не только для эффективности, но и для долгосрочной безопасности.

Три наиболее распространённые конструкции кабелей включают плоские синие кабели, круглые чёрные кабели и гибридный вариант, сочетающий оба типа. Каждый из них обладает уникальными характеристиками, преимуществами и недостатками. В этой статье мы подробно рассмотрим эти типы кабелей, сравним их плюсы и минусы и поможем вам выбрать оптимальный вариант для ваших задач.

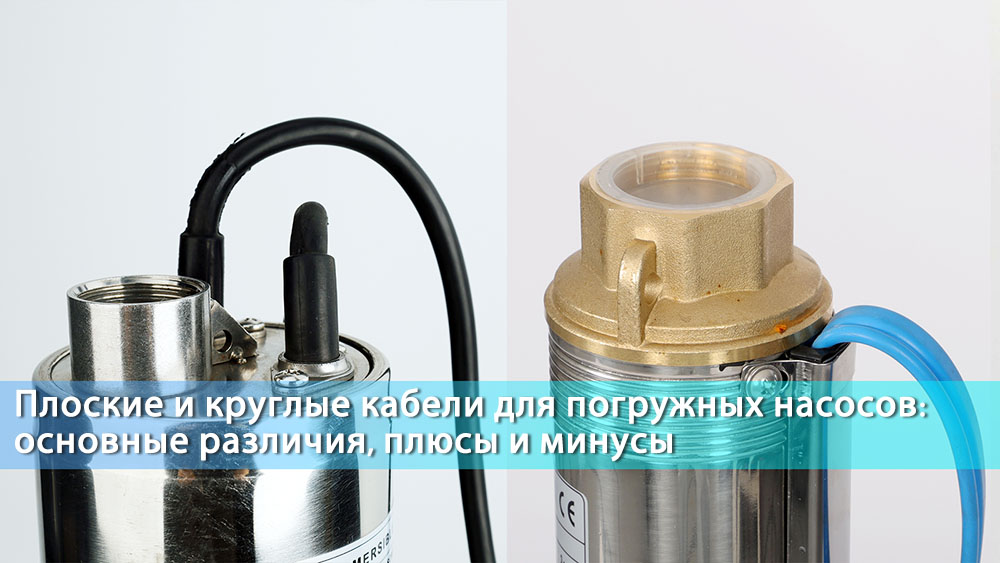

1. Обзор типов кабелей для погружных насосов

1.1 Плоский синий кабель

Плоские синие кабели легко узнать по их мягкой и плоской структуре. Обычно они изготавливаются из гибких материалов, таких как ПВХ или резина, и чаще всего используются в коротких отрезках. Такие кабели чаще всего применяются в качестве моторных выводов или начальных сегментов проводов, непосредственно подключённых к двигателю насоса.

• Форма и материал: Плоские, лёгкие и гибкие.

• Применение: Первичное подключение и неглубокие скважины.

• Изоляция: Обычно ПВХ или резина, синего цвета.

Плоские кабели просты в установке и экономичны для небольших или неглубоких систем погружных насосов. Однако они могут не обладать достаточной прочностью и защитой для длительного использования в глубоких или сложных условиях.

1.2 Круглый чёрный кабель

Круглые чёрные кабели более прочные, имеют толстую цилиндрическую структуру, предназначенную для долговечности и длительной работы. Эти кабели подходят для протяжённых линий, что делает их идеальными для глубоких скважин или установок, где важны дополнительная прочность и водонепроницаемость.

• Форма и материал: Толстые, круглые и очень прочные.

• Применение: Подходят для глубоких скважин и мощных насосов.

• Изоляция: Полностью изолированы защитными слоями для использования на открытом воздухе и под водой.

Хотя круглые чёрные кабели превосходят плоские по прочности и водонепроницаемости, они могут быть дороже и менее гибкими при установке.

1.3 Гибридная конструкция (плоский синий + круглый чёрный)

Гибридная схема сочетает преимущества плоских синих и круглых чёрных кабелей. Как правило, короткий плоский синий кабель подключается к двигателю, а длинный внешний кабель, идущий в скважину, представляет собой круглый чёрный кабель. Это стандартная конфигурация для экспортных погружных систем или заводских установок двигателей.

• Конструкция: Сочетает гибкость и долговечность.

• Применение: Стандартный выбор для скважин средней глубины и экспортных моделей.

• Важно: Требуется качественная герметизация соединения между типами кабелей для обеспечения надёжности и безопасности.

Такой гибридный подход обеспечивает баланс между гибкостью и прочностью, предлагая экономичное, но долговечное кабельное решение.

2. Сравнительная таблица: Плюсы и минусы

В таблице ниже приведены преимущества, недостатки и оптимальные сферы применения для каждого типа кабеля:

Это простое сравнение поможет вам выбрать наиболее подходящую структуру кабеля для вашего проекта.

3. Выбор подходящего кабеля для вашего применения

Выбор правильного кабеля для погружного насоса требует оценки ваших конкретных потребностей, таких как глубина скважины, размер насоса и условия окружающей среды. Вот краткое руководство:

• Мелкие скважины (<20 м):

Для неглубоких установок хорошо подходят как плоские синие кабели, так и гибридные решения из-за меньшей длины кабеля.

• Глубокие скважины (>30 м):

Круглые черные кабели являются предпочтительным вариантом. Их прочность и водонепроницаемость делают их идеальными для высоких нагрузок в глубоких скважинах.

• Экспортные или универсальные установки:

Гибридная конструкция широко используется в системах общего назначения или поставляемых на экспорт.

• Характеристики кабеля:

Всегда проверяйте напряжение, допустимую силу тока и степень водонепроницаемости, чтобы убедиться в совместимости с вашей насосной системой.

Инвестиции в правильный тип кабеля, соответствующий вашему применению, помогут избежать дорогостоящего ремонта и обеспечат оптимальную работу насоса в долгосрочной перспективе.

4. Советы и меры предосторожности при установке

Правильная установка так же важна, как и выбор подходящего кабеля. Чтобы максимизировать производительность и срок службы, следуйте этим рекомендациям:

• Обеспечьте герметичность:

При использовании гибридной конструкции тщательно герметизируйте соединение между плоским и круглым кабелем, чтобы предотвратить проникновение воды.

• Избегайте трения:

Минимизируйте резкие изгибы, чтобы предотвратить износ и повреждение кабеля. Используйте прокладки или защитные рукава в местах, где кабель может соприкасаться с острыми краями обсадной трубы.

• Используйте кабельные клипсы:

Для глубоких скважин закрепляйте кабель через равные промежутки, чтобы избежать излишней нагрузки на соединение с двигателем.

• Регулярный осмотр:

Регулярно проверяйте открытые участки кабеля на наличие признаков износа, старения или повреждений. Немедленно заменяйте поврежденные кабели, чтобы обеспечить безопасность и эффективность работы.

Эти меры предосторожности помогут поддерживать бесперебойную работу вашей системы и продлить срок службы как насоса, так и его компонентов.

Заключение

Когда речь идет о кабелях для погружных насосов, универсального решения не существует. Выбор типа кабеля зависит от нескольких факторов, включая глубину скважины, мощность насоса и ваш бюджет. Плоские синие провода отлично подходят для неглубоких скважин и бюджетных установок, тогда как круглые черные кабели обеспечивают прочность и долговечность, необходимые для глубоких скважин. Гибридные решения, в свою очередь, предлагают универсальный вариант для скважин средней глубины.

Инвестиции в правильный кабель гарантируют не только долгосрочную эффективность насоса, но и безопасность, а также надежность. Выбирайте внимательно и не пренебрегайте лучшими практиками монтажа, чтобы обеспечить стабильную работу системы.
