Как читать кривую центробежного насоса

Системы управления жидкостями требуют точного инжиниринга и глубокого понимания гидродинамики для эффективной работы. В основе этих систем лежит центробежный насос — ключевой компонент, от производительности которого зависит успех или провал всего промышленного процесса. Выбор правильного оборудования требует не просто знания желаемого расхода. Он требует тщательного анализа показателей производительности, предоставленных производителем.

Для инженеров-механиков, студентов, изучающих гидродинамику, и проектировщиков систем интерпретация данных о производительности является фундаментальным навыком. Основным инструментом для этого анализа является графическое представление возможностей оборудования в различных рабочих условиях. Этот график содержит множество пересекающихся точек данных, которые иллюстрируют, как изменения давления, расхода и потребляемой мощности влияют на общую механическую стабильность системы.

Овладение этим аналитическим инструментом гарантирует, что выбранное оборудование будет работать надежно, эффективно и в пределах своих механических ограничений. Тщательная оценка предотвращает катастрофические отказы, чрезмерное потребление энергии и преждевременный износ внутренних компонентов.

Введение: Расшифровка характеристики насоса

Центробежный насос по своей сути является кинетической машиной. Он не просто толкает воду; он сообщает жидкости скорость с помощью вращающегося рабочего колеса, преобразуя механическую энергию в гидродинамическую. Эта производительность полностью определяется законами гидродинамики. Чтобы оценить, как конкретная модель будет вести себя в реальных условиях, инженеры полагаются на определенное графическое представление ее возможностей. Подробное объяснение характеристики насоса — это первый шаг к овладению проектированием гидравлических систем.

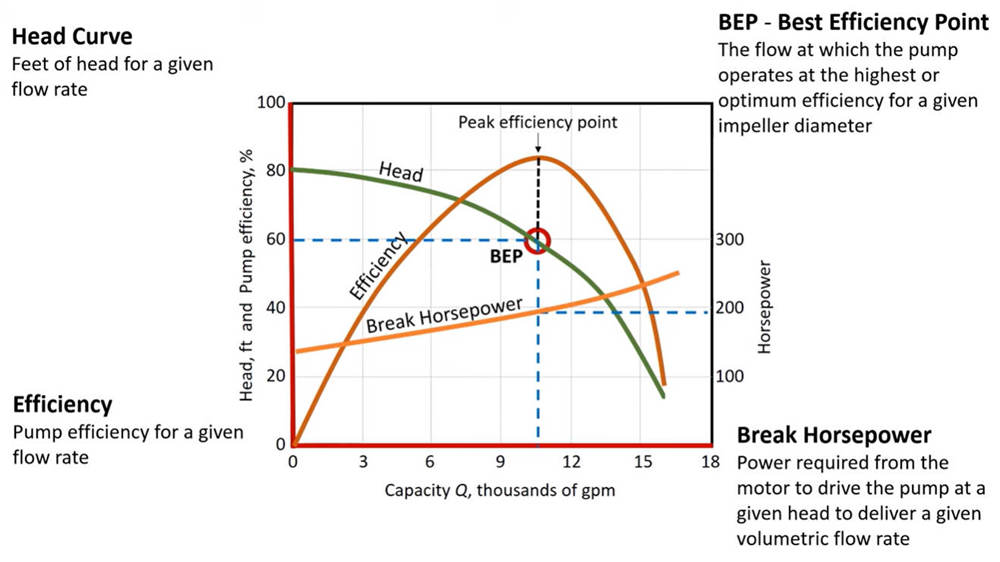

Характеристика насоса — это важный график, который отображает напор (обычно измеряемый в футах или метрах) и КПД насоса в зависимости от объемного расхода (производительности). Напор представляет собой энергию, переданную жидкости, что напрямую преобразуется в давление, которое жидкость может преодолеть. По мере увеличения расхода способность рабочего колеса поддерживать высокий напор обычно снижается, что приводит к нисходящей кривой.

Правильное чтение этой кривой является основой правильного выбора насоса. На графике обычно отображается несколько кривых, представляющих различные диаметры рабочих колес, которые могут быть установлены в одном корпусе. Анализируя пересечение кривой напор-расход с кривой системы (которая представляет собой трение и статический подъем трубопроводной сети), инженеры могут определить точную рабочую точку системы. Без правильного понимания этих данных выбор оборудования превращается в опасное упражнение методом проб и ошибок.

Определение точки максимального КПД (BEP)

КПД является критическим показателем в гидродинамике, напрямую влияющим на эксплуатационные расходы и долговечность оборудования. Чтобы оценить его, инженеры должны внимательно изучить кривую КПД насоса, которая обычно имеет колоколообразную форму, наложенную на график напор-расход. Чтобы найти оптимальный рабочий параметр, необходимо посмотреть на пик кривой КПД насоса. Если провести вертикальную линию вниз от этой точки максимального КПД до пересечения с кривой напора и осью расхода, вы найдете BEP.

Точка максимального КПД BEP определяется как конкретный расход, при котором насос работает с абсолютно самым высоким или оптимальным КПД для данного диаметра рабочего колеса. В этой точке жидкость входит и выходит из корпуса рабочего колеса с наименьшей турбулентностью, потерями на удар и отрывом потока. Гидродинамические силы, действующие на внутренние компоненты, идеально сбалансированы.

Работа в точке BEP или очень близко к ней минимизирует радиальную силу, действующую на рабочее колесо и вал. Радиальная сила — это перпендикулярная сила, вызывающая прогиб вала, что может привести к преждевременному выходу из строя подшипников и разрушению механического уплотнения. Поддерживая рабочие параметры в соответствии с BEP, проектировщики систем максимизируют механический срок службы оборудования, снижают вибрацию и минимизируют общую стоимость владения на протяжении всего жизненного цикла объекта.

Понимание тормозной мощности (BHP)

Проектирование системы обработки жидкостей требует точной электрической и механической синхронизации. Тормозная мощность насоса BHP является фундаментальным расчетом в этом процессе. Тормозная мощность представляет собой фактическую механическую мощность, требуемую от электродвигателя для привода вала насоса при заданном напоре для обеспечения заданного объемного расхода. Это полная мощность, поглощаемая насосом, с учетом всех гидравлических, механических и объемных потерь внутри корпуса.

На графике характеристики BHP обычно отображается в виде линии, поднимающейся слева направо, что указывает на то, что по мере увеличения объемного расхода потребность в мощности двигателя также возрастает. Проведя линию от конкретного рабочего расхода вниз до кривой BHP, инженеры могут точно определить размер двигателя, необходимый для данного применения.

Этот расчет жизненно важен для предотвращения перегрузки или перегорания двигателя. Если системе разрешено работать за пределами расчетного расхода — что часто называют [выходом на кривую] — BHP резко возрастет. Инженеры часто выбирают электродвигатель с запасом по мощности на конце кривой, гарантируя, что даже при абсолютно максимальном расходе двигатель будет иметь достаточную мощность для привода нагрузки без перегрева или срабатывания тепловой защиты.

Масштабирование системы: Последовательное и параллельное соединение насосов

Крупномасштабные промышленные применения часто требуют таких параметров производительности, которые один агрегат не может эффективно обеспечить. В таких случаях инженеры проектируют многокорпусные системы для масштабирования производительности или давления. Эти конфигурации в основном используются с поверхностными центробежными и многоступенчатыми насосами и требуют строгого понимания того, как комбинируются характеристики при взаимодействии нескольких агрегатов в одной трубопроводной сети. Использование центробежных насосов в последовательном и параллельном соединении обеспечивает огромную гибкость при проектировании систем.

Центробежные насосы в последовательном соединении

Последовательное соединение происходит, когда один насос подает жидкость непосредственно во всасывающий патрубок другого насоса. В этой конфигурации жидкость проходит через первое рабочее колесо, получает энергию, а затем немедленно проходит через второе рабочее колесо, чтобы получить еще больше энергии.

Основное правило этой конфигурации заключается в том, что последовательное соединение увеличивает напор (давление), но не увеличивает объемный расход. Если два одинаковых насоса установлены последовательно, комбинированная характеристика будет показывать вдвое больший напор при любом заданном расходе по сравнению с одним агрегатом. Производительность остается полностью неизменной, поскольку один и тот же объем жидкости просто обрабатывается последовательно обоими агрегатами.

Понимание теории вертикальных многоступенчатых насосов во многом основано на этой концепции. Многоступенчатые насосы (как вертикальные, так и горизонтальные) используют этот же принцип внутри. Вместо соединения нескольких отдельных корпусов трубопроводами, многоступенчатый агрегат размещает несколько рабочих колес на одном непрерывном валу внутри одного корпуса. Жидкость перемещается от одной ступени к другой, создавая огромное давление, сохраняя при этом компактные размеры. Это очень эффективно для питательных насосов котлов, систем обратного осмоса и сетей водоснабжения высотных зданий.

Центробежные насосы в параллельном соединении

Параллельное соединение происходит, когда два или более одинаковых насоса работают рядом, забирая жидкость из одного источника всасывания и подавая ее в общий коллектор. Такая установка часто используется на муниципальных водоочистных станциях, в сетях градирен и системах с переменным потреблением.

Основное правило здесь прямо противоположно последовательному соединению: параллельное соединение увеличивает объемный расход, но не увеличивает напор. При отображении этого на характеристике комбинированный график производительности создается путем удвоения расхода при каждом заданном значении напора.

Инженеры используют параллельные системы для обработки больших колебаний потребности системы. Например, один агрегат может работать в ночные часы с низким потреблением, в то время как второй агрегат включается в часы пиковой дневной нагрузки, чтобы удвоить расход. Критически важно, чтобы насосы, работающие параллельно, имели идентичные или очень похожие кривые напора; в противном случае более мощный агрегат может подавить более слабый, фактически создавая режим работы с нулевой подачей и вызывая серьезные механические повреждения.

Часто задаваемые вопросы (FAQ)

Что такое требуемый кавитационный запас (NPSHr) и почему он указан на кривой?

NPSHr — это еще одна отдельная кривая, нанесенная на график характеристики, обычно имеющая восходящий наклон по мере увеличения расхода. Она представляет собой абсолютное минимальное давление на входе, необходимое для предотвращения парообразования жидкости и возникновения кавитации внутри рабочего колеса. Инженеры должны рассчитать располагаемый кавитационный запас (NPSHa) в трубопроводной системе и убедиться, что он всегда превышает NPSHr, указанный на кривой.

Как законы подобия влияют на характеристику?

Законы подобия — это математические правила, которые позволяют инженерам прогнозировать производительность насоса при изменении частоты вращения двигателя (об/мин) или диаметра рабочего колеса. Если снизить частоту вращения двигателя с помощью частотно-регулируемого привода (VFD), вся кривая напор-расход сместится вниз и влево. Расход изменяется пропорционально частоте вращения, напор изменяется пропорционально квадрату частоты вращения, а BHP изменяется пропорционально кубу частоты вращения.

Почему некоторые кривые напора имеют провал при малых расходах?

Кривая, которая имеет провал вблизи точки нулевого расхода (закрытой задвижки) перед подъемом до максимального напора, называется нестабильной кривой. Работа в этой конкретной области малых расходов может вызвать пульсации, при которых насос хаотично колеблется между различными расходами при одном и том же напоре. Инженеры обычно предпочитают [непрерывно возрастающие] кривые, где абсолютный максимальный напор достигается при нулевом расходе, что обеспечивает стабильную работу во всем диапазоне производительности.

Использование данных для инженерной точности

Проектирование надежной системы обработки жидкостей в значительной степени основано на физике и данных, а не на догадках. Центробежный насос работает в точке пересечения своих собственных механических возможностей и физического сопротивления трубопроводной сети, к которой он подключен. Понимание этой взаимосвязи отличает оптимизированную, надежную систему от системы, страдающей от постоянных отказов в обслуживании и высоких затрат на электроэнергию.

Независимо от того, пытается ли инженер достичь точного BEP для максимального увеличения механического срока службы, подбирает мощный электродвигатель с использованием кривой BHP или принимает решение между многоступенчатым насосом (последовательное соединение) и параллельной насосной станцией для обработки огромных промышленных нагрузок, основные данные всегда остаются неизменными. Овладение интерпретацией характеристики является наиболее важным навыком в управлении жидкостями. Применяя эти графические идеи непосредственно к реальной физике, проектировщики систем могут гарантировать, что их инфраструктура будет работать с абсолютной точностью, безопасностью и эффективностью в течение десятилетий.
