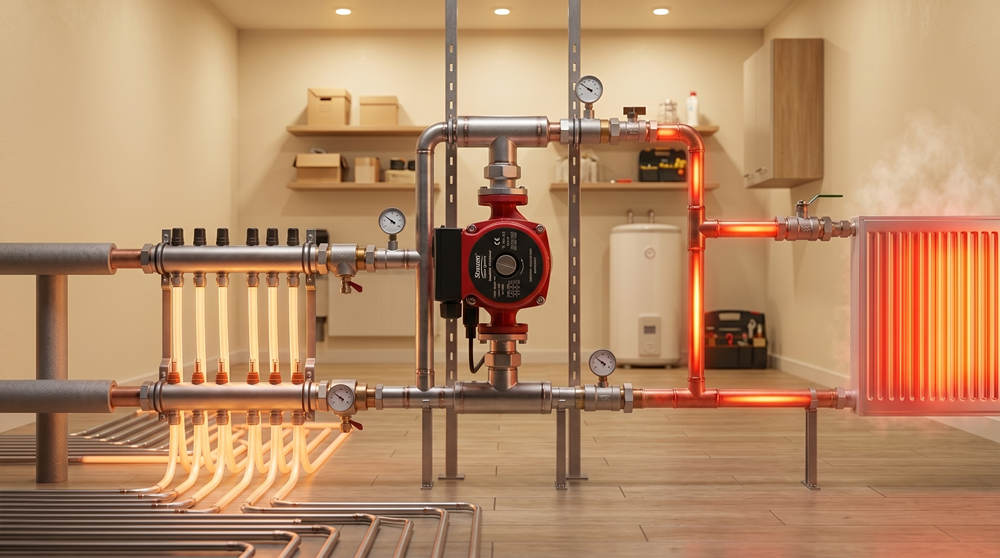

Гидробаланс радиаторов и теплого пола

Правильная гидравлическая балансировка требует согласования режима управления циркуляционного насоса с конкретным типом теплоотдающего устройства. Выбирайте режим пропорционального давления для радиаторных систем с термостатическими клапанами, чтобы устранить шум и сэкономить энергию. Выбирайте режим постоянного давления для теплых полов, чтобы поддерживать строгий расход через петли коллектора с высоким сопротивлением.

Наступает отопительный сезон, и в течение нескольких недель начинают звонить телефоны. Клиенты жалуются на комнаты, которые никогда не прогреваются, на свистящие трубы или на внезапно возросшие счета за энергию. Чтобы избежать этих страшных повторных вызовов из-за [холодных комнат], многие монтажники возвращаются к старой отраслевой привычке: покупать самый большой из доступных циркуляционных насосов. На первый взгляд, эта логика кажется разумной. Прокачка большего количества воды через систему должна гарантировать, что тепло дойдет до каждого уголка здания.

В современных гидравлических системах отопления такой подход с завышением мощности является рецептом катастрофы. Насосы завышенной мощности тратят огромное количество электроэнергии, создают чрезмерную скорость потока, вызывающую свист в клапанах, и приводят к серьезному гидравлическому дисбалансу. Комнаты, ближайшие к котлу, перегреваются, в то время как самые дальние комнаты остаются ледяными.

Современные системы отопления полагаются на точную физику, технологию с переменной скоростью и точные расчеты расхода. Установка умного насоса — это только половина дела. Правильная его настройка — вот что отличает любительский монтаж от системы мастерского уровня.

Это руководство разбирает основные принципы гидравлической балансировки. Мы рассмотрим мифы о выборе размера насоса, расчеты расхода и точные режимы управления, необходимые как для традиционных радиаторов, так и для систем теплых полов.

В чем скрытая стоимость завышения мощности циркуляционных насосов?

На протяжении десятилетий стандартной практикой в сантехнической и HVAC-индустрии было завышение мощности оборудования для подстраховки. Монтажники рассуждали, что более мощный насос преодолеет любые непредвиденные ограничения в трубах или плохую балансировку. Сегодня мы знаем, что этот подход активно вредит системе.

Когда вы устанавливаете насос, который слишком велик для фактической потребности системы в расходе, вы заставляете воду двигаться с высокой скоростью через ограничивающие клапаны. Эта высокая скорость создает турбулентность. Турбулентность напрямую переходит в шум, что приводит к жалобам на шипящие трубы и стучащие клапаны.

Более того, прокачка избыточной воды через ближайшие контуры отопления означает, что вода возвращается в котел слишком быстро. Это разрушает необходимый температурный перепад ($\Delta T$), который нужен современным конденсационным котлам для эффективной работы. Котел, который не может конденсировать, будет сжигать больше топлива, увеличивая эксплуатационные расходы. В итоге клиент платит за потраченную впустую электроэнергию для работы насоса завышенной мощности и за потраченный впустую газ из-за неэффективной работы котла.

Как работает [напор] насоса в закрытой системе отопления?

Один из самых устойчивых мифов о выборе размера в индустрии гидравлического отопления связан с [напором] насоса. Монтажники часто смотрят на трехэтажное здание и предполагают, что им нужен массивный насос, чтобы протолкнуть воду на самый верхний этаж. Это представляет собой фундаментальное непонимание того, как работает закрытая система.

Гидравлическая система отопления полностью заполнена водой и находится под давлением. Вода, поднимающаяся по подающей трубе, идеально уравновешивается весом воды, спускающейся по обратной трубе. Гравитация фактически компенсирует сама себя. Насосу не нужно поднимать воду против силы тяжести. Ему нужно только преодолеть потери на трение, создаваемые трубами, отводами, фитингами и клапанами.

Представьте это как колесо обозрения. Двигатель, приводящий в движение колесо обозрения, не должен поднимать каждого пассажира с земли наверх. Вес людей, спускающихся вниз, уравновешивает вес людей, поднимающихся вверх. Двигателю нужно только обеспечить достаточно энергии, чтобы преодолеть трение в подшипниках колеса.

Поэтому при расчете требуемого напора насоса для здания вы должны полностью сосредоточиться на падении давления (измеряемом в футах напора или килопаскалях) самого длинного и самого сопротивляющегося контура в системе. Физическая высота здания не имеет значения для циркуляционного насоса в закрытой системе.

Как $\Delta T$ влияет на расход в радиаторах по сравнению с теплыми полами?

Понимание требований к расходу является следующим критическим шагом в достижении гидравлического баланса. Требуемый расход (Q) для любой системы отопления напрямую зависит от двух факторов: требуемой тепловой мощности (в BTU или кВт) и разницы температур ($\Delta T$) между подающей и обратной линиями.

Различные теплоотдающие устройства требуют совершенно разных характеристик расхода в зависимости от их расчетного $\Delta T$.

Требования к расходу для теплых полов (UFH)

Системы теплых полов работают при относительно низких температурах, чтобы защитить напольное покрытие и обеспечить комфорт человека. Поскольку подаваемая вода холоднее (часто около 100°F–115°F), падение температуры в петле пола невелико. Это известно как малый температурный разброс или малый $\Delta T$ (обычно около 10°F–15°F).

Чтобы обеспечить необходимую тепловую мощность в помещении при малом $\Delta T$, системе требуется большой объем потока воды. Насос должен быстро перемещать воду по петлям, чтобы вода не потеряла все свое тепло до достижения конца контура.

Требования к расходу для радиаторов

Традиционные панельные радиаторы работают при гораздо более высоких температурах (часто 140°F–160°F или выше). Поскольку вода горячая, она может выделить значительное количество тепловой энергии в помещение, что приводит к большому $\Delta T$ (обычно 20°F–35°F).

Поскольку температура воды значительно падает от подачи к обратке, системе требуется сравнительно меньший расход для подачи того же количества тепла. Вода движется медленнее, проводит больше времени в радиаторе и эффективно передает энергию.

Почему для радиаторов необходимо использовать режим пропорционального давления?

Современные радиаторные системы почти всегда оснащены термостатическими радиаторными клапанами (ТРК). Эти клапаны необходимы для локального контроля температуры. Когда комната нагревается, жидкость или воск внутри головки ТРК расширяется, медленно прижимая шток клапана для ограничения потока. Когда комната достигает желаемой температуры, ТРК закрывается полностью.

Эта динамика создает серьезную проблему для циркуляционного насоса. Если стандартный насос работает на фиксированной скорости, он продолжает подавать воду с постоянным давлением. Когда ТРК по всему зданию начинают закрываться, воде становится меньше места. Давление внутри оставшихся открытых труб резко возрастает. Скорость воды резко увеличивается, когда она проталкивается через частично закрытые ТРК. Это создает громкий, раздражающий [шипящий] или свистящий шум, который клиенты ненавидят.

Окончательное решение — установить умный циркуляционный насос в режим пропорционального давления.

В режиме пропорционального давления насос активно отслеживает сопротивление системы. По мере закрытия ТРК и снижения потребности системы в расходе, насос интеллектуально уменьшает свой напор. Он замедляется именно тогда, когда клапаны ограничивают поток, мгновенно устраняя избыточную скорость и возникающий шум. Этот режим обеспечивает бесшумную работу и резко снижает потребление электроэнергии насосом. Выбирайте режим пропорционального давления, если снижение шума и энергоэффективность в системах с радиаторами и переменным расходом являются наиболее важными.

Почему системы теплых полов требуют режима постоянного давления?

Теплые полы работают по совершенно иному гидравлическому принципу, чем настенные радиаторы. Системы UFH используют центральные коллекторы для распределения воды по очень длинным петлям труб с высоким сопротивлением, встроенным в бетон или черновой пол.

Если вы попытаетесь использовать режим пропорционального давления на коллекторе теплого пола, система не сможет равномерно нагревать. Когда термоприводы на нескольких петлях закрываются, потому что эти комнаты теплые, насос в режиме пропорционального давления уменьшит свой напор. Однако оставшиеся открытые петли все еще имеют длину в сотни футов и обладают огромным сопротивлением. Снижая давление, насос теряет силу, необходимую для проталкивания воды через оставшиеся удаленные петли. Эти комнаты немедленно станут холодными.

Чтобы предотвратить это, системы UFH строго требуют режима постоянного давления.

При установке в режим постоянного давления насос поддерживает строгую, неизменную уставку давления независимо от того, сколько путей потока открыто или закрыто. Если открытым остается только один привод коллектора, насос отрегулирует свою скорость, чтобы поддерживать точно такое же давление в этой единственной петле, как и тогда, когда все петли были открыты. Это гарантирует равномерное распределение тепла по каждому квадратному дюйму пола, гарантируя, что контуры с высоким сопротивлением всегда получают необходимую силу. Выбирайте режим постоянного давления, если вашей основной целью является равномерное распределение температуры по петлям коллектора с высоким сопротивлением.

Как обеспечить правильную настройку насосов с переменной скоростью

Современные циркуляционные насосы с переменной скоростью — это чудеса инженерной мысли. Они оснащены передовыми микропроцессорами, двигателями ECM и цифровыми дисплеями. Однако их [умные] функции совершенно бесполезны, если монтажник выбирает неправильный режим управления при вводе в эксплуатацию.

Достижение идеального гидравлического баланса, нулевого шума и максимального комфорта сводится к согласованию правильного режима давления с правильным типом теплоотдающего устройства. Радиаторам с ТРК требуется пропорциональное давление для борьбы с шумом при закрытии клапанов. Коллекторам теплых полов требуется постоянное давление для надежного преодоления экстремальных потерь на трение.

Понимая физику закрытых систем и отходя от менталитета [чем больше, тем лучше], специалисты HVAC могут создавать высокоэффективные, бесшумные системы отопления, которые исключают повторные вызовы и максимизируют удовлетворенность клиентов.

Часто задаваемые вопросы (FAQ)

Что такое гидравлическая балансировка?
Гидравлическая балансировка — это процесс регулировки потока воды в системе отопления или охлаждения для обеспечения равномерного распределения тепла. Правильная балансировка предотвращает проблемы, когда одни комнаты перегреваются, а другие остаются холодными.

Сколько стоит завышенный по мощности насос в виде потраченной впустую энергии?
Согласно отраслевым энергетическим исследованиям, циркуляционный насос завышенной мощности, работающий непрерывно, может потреблять до трех раз больше электроэнергии, чем правильно подобранный насос с переменной скоростью, работающий в соответствующем режиме управления.

В чем основной риск использования неправильного режима насоса для радиаторов?
Если вы используете режим постоянного давления или фиксированной скорости на радиаторах с термостатическими клапанами, основной риск заключается в чрезмерной скорости воды. Это вызывает громкий свистящий шум в клапанах и ускоряет износ компонентов системы.

Существуют ли альтернативы использованию умных насосов для балансировки?
Исторически монтажники использовали ручные балансировочные клапаны для физического ограничения потока. Хотя ручные клапаны все еще необходимы для базовой балансировки, насосы с переменной скоростью автоматизируют динамические регулировки, что делает их лучшим выбором для современных, меняющихся нагрузок.

Кто должен выполнять гидравлическую балансировку в коммерческой системе?
Гидравлическая балансировка должна выполняться сертифицированным техником HVAC, инженером-механиком или подрядчиком-сантехником, обученным гидродинамике и вводу систем в эксплуатацию.
