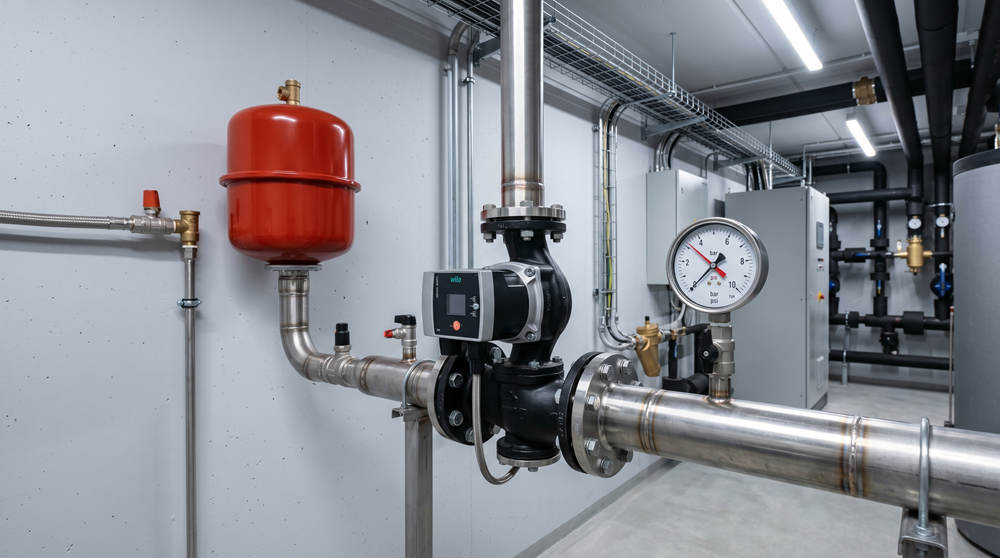

Предотвращение отказов циркуляционного насоса с помощью системной диагностики.

Отказ циркуляционного насоса часто диагностируется неправильно; коренной причиной часто является низкое статическое давление в системе, приводящее к кавитации. Чтобы предотвратить повторное повреждение насоса, инженеры должны диагностировать и устранять неисправности расширительного бака и соблюдать принцип [откачки] перед заменой циркуляционного насоса.

Механический шум в закрытой гидравлической системе является критическим диагностическим показателем. Часто обслуживающий персонал сообщает о сильном механическом шуме — часто описываемом как скрежещущий звук — исходящем от циркуляционного насоса. Стандартной, но ошибочной реакцией на месте является немедленная замена насосного агрегата. Однако руководители объектов и инженеры-механики, электрики и сантехники (MEP) часто замечают, что замененный насос развивает точно такую же механическую неисправность вскоре после ввода в эксплуатацию.

Эта повторяющаяся неисправность указывает на фундаментальную диагностическую ошибку. Циркуляционный насос редко является первичным дефектом. В подавляющем большинстве отказов гидравлических систем коренной причиной является низкое статическое давление в системе. Работа насоса при недостаточном статическом давлении создает чрезвычайно разрушительное физическое состояние в улитке насоса. Понимание лежащей в основе динамики системы является обязательным для предотвращения преждевременного износа оборудования. В этой статье представлен всесторонний технический анализ механизмов отказа циркуляционных насосов, диагностики расширительных баков и протоколов проектирования систем.

Что вызывает механический шум и кавитацию в циркуляционных насосах?

Чтобы диагностировать повторяющийся отказ насоса, инженеры должны проанализировать динамику жидкости, происходящую на рабочем колесе насоса. В закрытой гидравлической системе рабочая жидкость (вода или смесь воды и гликоля) не должна достигать 100°C, чтобы претерпеть фазовый переход из жидкости в пар. Парообразование является функцией как температуры, так и давления.

Если статическое давление в системе значительно падает ниже требуемого рабочего порога, жидкость с высокой температурой (например, работающая при 80°C) мгновенно испарится при достижении всасывающего патрубка насоса, где локальное давление минимально. Этот фазовый переход генерирует микроскопические пузырьки пара в потоке жидкости.

Когда эти пузырьки пара проходят через улитку насоса, они перемещаются из зоны низкого давления на всасывании в зону высокого давления на нагнетании, создаваемую вращающимся рабочим колесом. Внезапное повышение давления заставляет пузырьки пара violently сжиматься и схлопываться. Этот термодинамический процесс определяется как кавитация.

Кавитация создает экстремальные локальные ударные волны. Эти микро-взрывы являются источником сильного скрежещущего шума, который часто ошибочно диагностируется как механический износ подшипников. Кроме того, кавитация вызывает быструю, необратимую эрозию материала на металлических поверхностях рабочего колеса и улитки насоса. За короткий период эксплуатации эта эрозия разрушает гидравлическую эффективность насоса, destabilizes баланс рабочего колеса и в конечном итоге приводит к полному механическому отказу.

Как отказ расширительного бака приводит к кавитации насоса?

Понимание того, почему падает давление в системе, требует проверки расширительного бака. Расширительный бак является критическим компонентом безопасности и регулирования давления в любой закрытой гидравлической системе отопления или охлаждения. Его основная функция — поглощать объемное тепловое расширение жидкости системы по мере ее нагрева, тем самым поддерживая стабильное статическое давление в системе (обычно рассчитанное на 1,5 бар для стандартных коммерческих применений).

Внутренняя архитектура стандартного расширительного бака состоит из стального резервуара, разделенного гибкой резиновой мембраной. Одна сторона подключается к гидравлической системе и заполняется жидкостью; другая сторона содержит сжимаемый газ (обычно азот или воздух), предварительно заряженный до определенного давления.

Механизм отказа расширительных баков

Если расширительный бак теряет давление предварительной зарядки газа из-за микроскопической утечки в клапане, или если внутренняя резиновая мембрана разрывается из-за усталости материала, бак больше не может поглощать расширение жидкости. Следовательно, гидравлическая система становится гидравлически заблокированной.

Без функциональной зоны расширения система испытывает экстремальные колебания давления. Когда котел зажигается и температура жидкости повышается, жидкость расширяется, вызывая немедленный скачок давления. Это состояние высокого давления заставляет предохранительный клапан системы открываться и сбрасывать жидкость системы, чтобы предотвратить разрыв трубопровода.

И наоборот, когда цикл нагрева заканчивается и жидкость остывает, объем жидкости сокращается. Поскольку предохранительный клапан ранее сбросил жидкость, в системе теперь не хватает общего объема. Давление в системе впоследствии падает до почти нулевого уровня. Работа циркуляционного насоса в этих условиях сильно depleted статического давления неизбежно вызывает циклы парообразования и кавитации, подробно описанные в предыдущем разделе.

Каковы стандартные полевые диагностики для проверки расширительного бака?

Прежде чем разрешить замену кавитирующего циркуляционного насоса,技术人员 должны проверить работоспособность расширительного бака. Инженеры MEP должны внедрять строгие диагностические протоколы во время технического обслуживания системы. Следующие тесты обеспечивают немедленную проверку состояния бака.

Как выполнить акустический тест расширительного бака

Акустический тест — это предварительная, неинвазивная диагностическая процедура. Проинструктируйте技术人员 слегка постучать металлическим инструментом по верхней и нижней частям корпуса расширительного бака.

В исправном баке секция, содержащая предварительно заряженный газ, будет издавать отчетливый, резонирующий полый звук. Секция, подключенная к жидкости системы, будет издавать глухой, твердый звук. Если и верхняя, и нижняя секции издают глухой, плотный акустический сигнал, внутренняя мембрана разорвана, и весь бак заполнен жидкостью системы. Бак требует немедленной замены.

Как выполнить тест клапана Шредера на расширительном баке

Тест клапана Шредера обеспечивает абсолютное подтверждение целостности внутренней мембраны. Клапан Шредера — это пневматический фитинг, используемый для создания предварительной зарядки газа, обычно расположенный под защитным колпачком на стороне газовой камеры бака.

Проинструктируйте技术人员 кратковременно нажать на центральный штифт клапана Шредера.

• Если выделяется сжатый газ, камера предварительной зарядки intact, хотя точное давление все равно должно быть проверено с помощью калиброванного пневматического манометра, чтобы убедиться, что оно соответствует спецификациям системы.

• Если из клапана Шредера выбрасывается жидкость гидравлической системы, внутренняя резиновая мембрана получила критическое структурное повреждение. Жидкость проникла в газовую камеру. Расширительный бак полностью неисправен и должен быть немедленно заменен перед установкой нового циркуляционного насоса.

Почему принцип [откачки] критически важен для установки циркуляционного насоса?

Помимо отказа компонентов, фундаментальная архитектура трубопровода напрямую влияет на долговечность насоса. Положение циркуляционного насоса относительно расширительного бака определяет распределение динамического давления по всей сети трубопроводов. Эта связь сосредоточена на Точке Без Изменения Давления (PONPC).

PONPC — это конкретное место, где расширительный бак подключается к основному гидравлическому контуру. Независимо от того, работает циркуляционный насос или простаивает, давление в системе в PONPC остается постоянным, определяемым исключительно внутренним давлением расширительного бака.

Последствия неправильной установки

Исторически многие системы были установлены с циркуляционным насосом, расположенным выше по потоку от расширительного бака, перекачивающим жидкость непосредственно к PONPC. Эта конфигурация математически и гидравлически вредна.

Когда насос работает, он создает дифференциальное давление (напор). Если насос толкает жидкость к PONPC, дифференциальное давление насоса вычитается из базового статического давления системы. Это вычитание вызывает отрицательное динамическое давление на всасывающем патрубке насоса. Отрицательное давление на всасывании активно способствует проникновению растворенного воздуха через фитинги труб, снижает порог парообразования жидкости и вызывает немедленную кавитацию.

Правильная процедура установки

Чтобы обеспечить максимальную стабильность системы, инженеры MEP должны соблюдать принцип [откачки]. Циркуляционный насос должен быть установлен ниже по потоку от расширительного бака, перекачивая жидкость от PONPC.

В этой конфигурации дифференциальное давление насоса добавляется к базовому статическому давлению системы. Этот аддитивный эффект гарантирует состояние положительного динамического давления во всей гидравлической сети, особенно на всасывающем патрубке насоса. Поддержание высокого положительного давления на всасывании является наиболее эффективным инженерным методом для подавления парообразования жидкости и устранения кавитации.

Как инженеры могут устранить коренные причины для долговечности насоса?

Диагностика сильного шума насоса требует дисциплинированного, системного подхода, а не немедленной замены компонента. Инженеры и技术人员 должны уделять первостепенное внимание диагностике на уровне системы, проверяя точность манометра системы и выполняя строгие тесты расширительного бака. Замена циркуляционного насоса без устранения разорванного расширительного бака или исправления неправильной установки выше по потоку гарантирует разрушение заменяющего агрегата.

Для дальнейшей защиты гидравлической инфраструктуры инженеры MEP должны указывать премиальные циркуляционные насосы, которые имеют оптимизированную внутреннюю гидравлическую конструкцию. В частности, указание насосов с точно рассчитанным, низким требуемым кавитационным запасом (NPSHr) обеспечивает значительно более широкий эксплуатационный запас безопасности против незначительных колебаний давления в системе. Поддерживая стабильное давление в системе, подтверждая целостность расширительного бака и придерживаясь принципа откачки, руководители объектов могут устранить кавитацию и обеспечить максимальный срок службы своего гидравлического насосного оборудования.

Часто задаваемые вопросы (FAQ)

Каково оптимальное статическое давление для закрытой гидравлической системы отопления?

Оптимальное статическое давление зависит от высоты здания и рабочей температуры. Для стандартных одно- или двухэтажных коммерческих объектов базовое статическое давление обычно рассчитывается на уровне 1,5 бар (150 кПа). Однако инженеры должны рассчитать удельный статический напор (0,1 бар на метр высоты здания) и добавить запас безопасности 0,3–0,5 бар, чтобы определить точное давление предварительной зарядки для расширительного бака.

Как часто следует проверять расширительные баки в коммерческих объектах?

Расширительные баки требуют обязательной проверки во время ежегодных циклов профилактического обслуживания. Статическое давление предварительной зарядки должно проверяться, когда гидравлическая система находится под давлением. Ежегодная проверка гарантирует, что мембрана остается гибкой, а заряд газа достаточен для безопасного поглощения теплового расширения.

Что означает NPSHr в контексте циркуляционных насосов?

NPSHr означает требуемый кавитационный запас. Это показатель, предоставляемый производителем насоса, указывающий абсолютное минимальное давление жидкости, необходимое на всасывающем патрубке насоса, чтобы предотвратить парообразование жидкости и возникновение кавитации. Более низкий рейтинг NPSHr означает, что насос может безопасно работать при более низких условиях давления в системе.

Может ли кавитация возникнуть, если давление в системе в норме?

Да, кавитация может возникнуть, даже если общее статическое давление в системе кажется нормальным. Это происходит, если есть серьезное локальное ограничение потока непосредственно перед насосом, например, засоренный Y-образный фильтр или частично закрытая запорная арматура. Ограничение создает сильное падение давления непосредственно на входе в насос, опуская локальное давление ниже точки парообразования жидкости и вызывая кавитацию.
