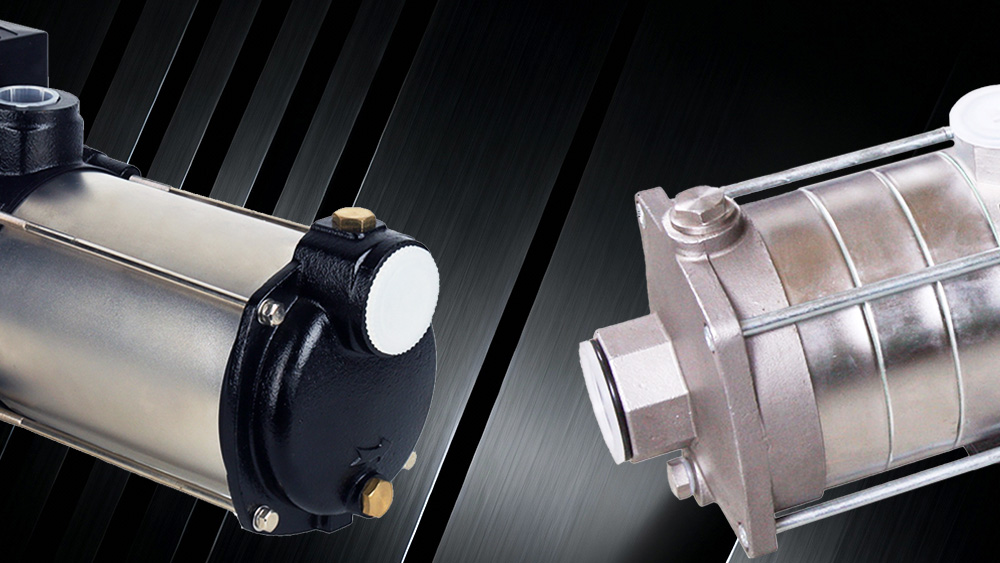

Интегрированные и сегментированные обсадные трубы

Многоступенчатые насосы создают огромное внутреннее давление для эффективного перемещения жидкостей в сложных промышленных системах. Целостность корпуса насоса — это единственное, что отделяет высокоэффективную работу от катастрофической утечки под высоким давлением на вашем заводе. При работе с агрессивными жидкостями или экстремальными температурами конструкция корпуса определяет надежность, безопасность и график технического обслуживания всей системы перекачки жидкости.

В мире многоступенчатых центробежных насосов инженеры обычно выбирают между двумя основными архитектурами корпуса: традиционной сегментированной (кольцевой) конструкцией и современной интегрированной (с внешней гильзой/цилиндром). Каждый подход по-разному решает физику удержания давления. Ваш выбор напрямую влияет на долговечность системы и предотвращение утечек насоса.

Понимание структурных различий между сегментированным и интегрированным корпусом насоса необходимо для инженеров-механиков и руководителей заводского обслуживания. Stream Pumps разбирает инженерные особенности, плюсы, минусы и идеальные области применения каждого типа корпуса, чтобы вы могли выбрать самое безопасное и надежное оборудование для вашего завода.

Подробный анализ: сегментированные (кольцевые) корпуса

Сегментированный корпус, часто называемый многоступенчатым насосом кольцевого типа, использует модульную архитектуру для постепенного наращивания давления. Инженеры часто называют эту конструкцию «блинной».

В этой конфигурации отдельные корпуса ступеней (диффузоры) устанавливаются друг на друга. Прочные внешние стяжные шпильки плотно скрепляют эти отдельные сегменты. Жидкость перемещается от одной ступени к другой, приобретая кинетическую энергию и давление при прохождении через каждую последующую пару рабочего колеса и диффузора.

Преимущества сегментированной архитектуры

Непревзойденная модульность
Конструкция насоса со стяжными шпильками обеспечивает высокую гибкость. Добавлять или удалять ступени для точной настройки требуемого напора (давления) для конкретного применения чрезвычайно просто. Если требования системы изменятся, инженеры могут перенастроить насос без замены всего агрегата.

Тяжелое литье
Сегментированные насосы опираются на толстые литые металлические компоненты. Эти более толстые стенки могут выдерживать сверхвысокое давление. Тяжелые системы питания котлов и экстремальные промышленные среды выигрывают от большой массы и устойчивости к разрыву чугунных или тяжелых сплавных кольцевых секций.

Риски и ограничения

Основной недостаток сегментированной конструкции заключается в ее уплотнительном механизме. Каждая ступень требует уплотнительного кольца или прокладки для поддержания давления. 10-ступенчатый насос имеет 10 потенциальных внешних путей утечки.

Во время работы жидкости выделяют значительное тепло. Если стяжные шпильки удлиняются из-за теплового расширения, сила зажима ослабевает. Эта потеря натяжения часто приводит к утечкам между ступенями. Утечки под высоким давлением в этих соединениях создают угрозу безопасности и требуют немедленного, трудоемкого обслуживания многоступенчатого насоса.

Подробный анализ: интегрированные (с внешней гильзой/цилиндром) корпуса

Конструкция интегрированного корпуса представляет собой современный подход к удержанию жидкости. Внутри насоса рабочие колеса и диффузоры по-прежнему уложены для создания давления. Однако весь узел заключен в единый непрерывный внешний цилиндр из нержавеющей стали.

Серия Stream Pumps CDLF является ярким примером насоса с внешней гильзой. Внешняя гильза действует как основной сосуд под давлением, изолируя внутренние ступени от внешней среды.

Преимущества интегрированной архитектуры

Превосходное предотвращение утечек
Интегрированная конструкция значительно сокращает потенциальные пути утечки. Есть только одно основное верхнее уплотнение и одно нижнее. Непрерывная внешняя гильза полностью исключает утечку между ступенями наружу. Даже если внутреннее уплотнительное кольцо выйдет из строя, жидкость останется внутри внешнего цилиндра, защищая пол вашего объекта и персонал.

Идеальное выравнивание компонентов
Жесткий внешний цилиндр заставляет внутренние компоненты точно выравниваться. Эта структурная поддержка уменьшает вибрацию вала во время высокоскоростной работы. Меньшая вибрация приводит к увеличению срока службы подшипников, меньшему механическому износу и более длительному среднему времени наработки на отказ (MTBF).

Чистая эстетика и гигиена
Гладкая внешняя поверхность из нержавеющей стали исключительно легко чистится. Нет открытых стяжных шпилек или сегментированных щелей, в которых могли бы скапливаться грязь, бактерии или коррозионные агенты. Это делает насос с внешней гильзой идеальным для санитарных условий.

Риски и ограничения

Процедуры технического обслуживания существенно отличаются от сегментированных конструкций. Чтобы получить доступ к внутренним ступеням для ремонта или осмотра, техники должны снять всю внешнюю гильзу. Для этого может потребоваться больший вертикальный зазор и специальные подъемные процедуры по сравнению с откручиванием одной кольцевой секции.

Сравнение лицом к лицу

Выбор между типами корпусов многоступенчатых насосов требует прямого сравнения эксплуатационных приоритетов. Вот как эти две архитектуры соотносятся друг с другом:

1. Вероятность утечки

• Интегрированный (внешняя гильза): Однозначный победитель. Конструкция с одним непрерывным цилиндром минимизирует уплотнительные соединения, обеспечивая значительно превосходящее предотвращение утечек насоса.

• Сегментированный (кольцевой): Более высокий риск. Множественные прокладки и уязвимость стяжных шпилек к тепловому расширению создают множество потенциальных внешних путей утечки.

2. Устойчивость к экстремальному давлению и температуре

• Сегментированный (кольцевой): Традиционно справляется с самыми экстремальными условиями тяжелой промышленности. Толстые литые металлические диффузоры и тяжелые внешние болтовые соединения эффективно выдерживают массивные тепловые удары и сверхвысокое давление нагнетания.

• Интегрированный (внешняя гильза): Отлично подходит для высокого давления, но обычно ограничен прочностью на разрыв гильзы из нержавеющей стали. Он оптимизирован для стандартных и среднетяжелых промышленных диапазонов, а не для экстремальных питательных насосов электростанций.

3. Гигиена и чистота

• Интегрированный (внешняя гильза): Явный победитель. При изготовлении из нержавеющей стали 316L гладкая поверхность без щелей предотвращает загрязнение и позволяет легко мыть.

• Сегментированный (кольцевой): Склонен к внешним отложениям. Открытые стяжные шпильки и соединения затрудняют тщательную очистку, что делает его непригодным для строгих санитарных условий.

Руководство по применению: соответствие корпуса задаче

Правильный выбор типа корпуса многоступенчатого насоса предотвращает преждевременный выход из строя. Руководители заводского обслуживания должны согласовывать архитектуру насоса с конкретными требованиями жидкости и объекта.

Когда выбирать интегрированную (с внешней гильзой) конструкцию

Интегрированный корпус является предпочтительным выбором для современных объектов, где приоритетом являются чистота, компактность и надежность. Выбирайте насос с внешней гильзой, такой как серия Stream Pumps CDLF, для:

• Систем обратного осмоса (RO) и очистки воды.

• Муниципального повышения давления и распределения воды.

• Переработки продуктов питания и напитков.

• Применений в легких и средних промышленных питательных котлах.

• Любых применений, где поддержание чистого и сухого пола является строгим требованием безопасности.

Когда выбирать сегментированную (кольцевую) конструкцию

Сегментированный корпус остается весьма актуальным для суровых промышленных условий, где большая масса и устойчивость к экстремальному давлению перевешивают необходимость в безупречном внешнем виде. Выбирайте многоступенчатый насос кольцевого типа для:

• Тяжелых горнодобывающих водоотливных работ.

• Экстремальной высокотемпературной переработки нефти и газа.

• Массивных питательных котлов электростанций коммунального масштаба.

Часто задаваемые вопросы (FAQ)

Как тепловое расширение влияет на конструкцию насоса со стяжными шпильками?

Тепловое расширение приводит к удлинению металлических стяжных шпилек, когда насос работает с горячими жидкостями. Если шпильки расширяются быстрее, чем сегменты корпуса, сила зажима уменьшается. Это позволяет уплотнительным кольцам между ступенями выйти из посадочных мест, что приводит к утечкам жидкости под высоким давлением.

Является ли техническое обслуживание многоступенчатого насоса с интегрированным корпусом более сложным?

Это требует другого подхода. Хотя вам не нужно затягивать несколько стяжных шпилек, вы должны сдвинуть всю внешнюю гильзу, чтобы получить доступ к рабочим колесам. Для этого требуется достаточный верхний зазор и осторожное обращение с прецизионно обработанным цилиндром, чтобы избежать деформации.

Могу ли я модернизировать насос с сегментированного на интегрированный?

Да, во многих случаях. Если ваша система работает в пределах давления и температуры, допустимых для насоса с внешней гильзой, модернизация может устранить хронические проблемы с утечками. Проконсультируйтесь с инженером-насосником, чтобы проверить гидравлические кривые и выравнивание трубопроводов перед модернизацией.

Оптимизация вашей инфраструктуры перекачки жидкостей

Правильная конструкция корпуса предотвращает дорогостоящие простои, проблемы с обслуживанием и опасные утечки. В то время как тяжелый насос кольцевого типа сохраняет свои позиции в экстремальных промышленных применениях, интегрированная конструкция с внешней гильзой стала золотым стандартом для современной, надежной обработки воды и общего промышленного использования.

Не уверены, какая архитектура многоступенчатого корпуса подходит для ваших конкретных требований к давлению и жидкости? Позвольте инженерным экспертам Stream Pumps оценить вашу систему. Свяжитесь с нами сегодня для технической консультации и расчета стоимости, чтобы ваша следующая установка насоса работала безопасно и эффективно долгие годы.
