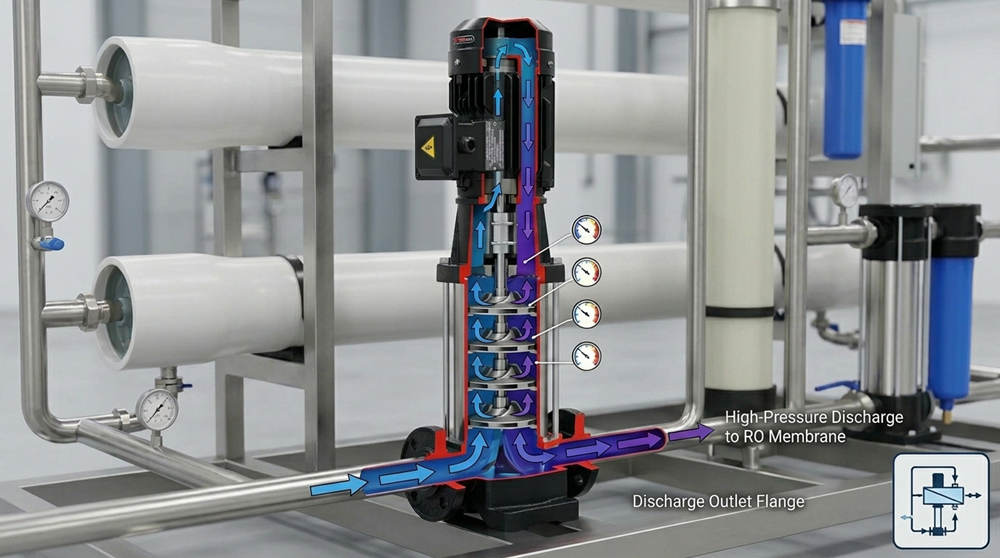

Сердце обратного осмоса: объяснение принципа работы вертикальных многоступенчатых насосов.

Обратный осмос является основополагающим процессом в современной очистке воды, однако сами мембраны являются пассивными компонентами. Они не втягивают воду; им требуется внешняя сила, чтобы протолкнуть питательную воду через их микроскопические поры. Этот процесс требует огромного, непрерывного давления для отделения чистого растворителя от растворенных твердых веществ. Без надежного механического привода, способного преодолеть естественное осмотическое давление, мембранная фильтрация просто перестает функционировать.

Стандартные одноступенчатые центробежные насосы с трудом удовлетворяют этим жестким требованиям. Попытка создать требуемый высокий напор для коммерческих и промышленных систем обратного осмоса с помощью одного рабочего колеса требует массивной, неэффективной конструкции. Эти негабаритные насосы потребляют избыточную мощность, создают неуправляемые радиальные нагрузки и занимают значительную площадь пола, что делает их крайне непрактичными для современных модульных конструкций на рамах.

Инженеры должны искать другое решение в области гидродинамики. Вот почему вертикальные многоступенчатые насосы Stream Pumps, особенно серии CDL/CDLF, работают как неоспоримое сердце этих установок. Благодаря продуманной конструкции они обеспечивают бескомпромиссное создание давления, превосходную гидравлическую эффективность и критически важную чистоту материала, необходимую для современных насосов очистки воды.

Механика: Как многоступенчатые насосы создают давление

Чтобы понять эффективность вертикальных многоступенчатых насосов для систем RO, инженеры должны изучить гидродинамику, происходящую внутри корпуса. Конструкция основана на кумулятивной модели давления, а не на единичной массивной передаче энергии.

Принцип накопления

В основе вертикальной многоступенчатой конструкции лежит концепция накопления рабочих колес. Вместо того чтобы полагаться на одно большое рабочее колесо для передачи всей кинетической энергии жидкости сразу, насос использует несколько тщательно подобранных рабочих колес, надежно установленных вдоль одного вертикального вращающегося вала. Каждое рабочее колесо работает в своей собственной диффузорной камере, образуя отдельную 【ступень.】 Когда двигатель приводит в движение вал, эти рабочие колеса вращаются синхронно, последовательно ускоряя жидкость.

Динамика расхода и напора

Ключевым механическим принципом многоступенчатого насоса является взаимосвязь между расходом и напором. Когда вода поступает во всасывающий патрубок в основании насоса, она попадает на первую ступень. Жидкость получает определенное количество давления, прежде чем диффузор направляет ее непосредственно на вход второй ступени.

Расход — измеряемый в галлонах в минуту (GPM) или кубических метрах в час (м³/ч) — остается полностью постоянным по мере движения жидкости вверх по корпусу насоса. Однако давление (напор) мультипликативно увеличивается с каждой ступенью. Если одна ступень создает напор в 30 футов, то 10-ступенчатый насос будет подавать напор в 300 футов на выходном патрубке. Это последовательное добавление энергии позволяет насосу достигать исключительного давления нагнетания без необходимости в массивном двигателе или непрактично большом спиральном корпусе.

Преимущество вертикальной компоновки

Промышленные предприятия и водоочистные сооружения редко располагают избыточной площадью. Вертикальное расположение рабочих колес экономит критически важное пространство пола. Горизонтальный насос, способный создавать эквивалентный напор, потребовал бы значительной площади, что усложняет конструкцию компактных RO-рам. Вертикальная ориентация позволяет производителям устанавливать высокопроизводительные мембранные системы фильтрации в тесных технических помещениях, значительно снижая общие пространственные требования завода.

Основное применение: Обратный осмос

Пересечение многоступенчатой механики и мембранных технологий создает основу современной очистки воды. Вертикальные многоступенчатые насосы для систем RO — это не просто вариант; это инженерная необходимость.

Преодоление осмотического давления

Осмос — это естественное явление, при котором вода перемещается из области с низкой концентрацией растворенных веществ в область с высокой концентрацией. Обратный осмос заставляет происходить прямо противоположное. Продавливание питательной воды через полупроницаемую мембрану требует точного, непульсирующего высокого давления для преодоления естественного осмотического давления жидкости.

Если давление падает или колеблется, скорость извлечения пермеата резко падает, а слой концентрационной поляризации на поверхности мембраны утолщается. Это приводит к быстрому загрязнению и образованию накипи на мембране. Насос высокого давления для обратного осмоса обеспечивает постоянное, непрерывное усилие, необходимое для поддержания оптимальной скорости поперечного потока, сохраняя мембрану чистой и обеспечивая высокий выход очищенной воды.

Чистота материала: Требование серии CDLF

В приложениях, связанных с питьевой водой, производством полупроводников или фармацевтикой, попадание оксида железа (ржавчины) является катастрофическим. Смачиваемые части насоса должны противостоять высокой коррозионной активности очищенной воды, которая действует как агрессивный растворитель.

Это делает серию насосов из нержавеющей стали CDLF обязательной спецификацией для высокочистых RO-применений. Используя нержавеющую сталь 304 или 316L для всех смачиваемых компонентов, включая рабочие колеса, диффузоры и внешнюю гильзу, Stream Pumps гарантирует, что оборудование не загрязнит обрабатываемую воду. Этот точный выбор материала предотвращает локальную точечную коррозию и продлевает срок службы насоса даже при работе с агрессивной солоноватой водой.

Помимо RO: 3 ключевых применения

Хотя мембранная фильтрация в значительной степени зависит от многоступенчатой технологии, точное создание напора этими насосами делает их критически важными во многих промышленных секторах.

• Применение в питательных насосах котлов: Подача питательной воды в паровой котел под высоким давлением требует механического агрегата, способного преодолеть огромное внутреннее давление котла. Вертикальные многоступенчатые насосы легко справляются с этой задачей, работая с экстремально высокими температурами, необходимыми в энергетике и промышленных системах отопления.

• Повышение давления в высотных зданиях: Обеспечение адекватного давления воды в пентхаусе 50-этажного коммерческого здания требует значительного напора. Вертикальные многоступенчатые насосы эффективно поднимают воду на сотни футов, поддерживая постоянное давление на всех этажах, не занимая при этом все помещение подвального оборудования.

• Мойка под высоким давлением (CIP): Системы безразборной мойки (Clean-In-Place) на предприятиях пищевой, напиточной и фармацевтической промышленности требуют жидкостей с высокой скоростью для санитарной обработки внутренних трубопроводов и резервуаров. Многоступенчатые насосы обеспечивают точное гидравлическое усилие, необходимое для срезания биопленок и остатков с внутренних поверхностей без необходимости разборки.

Умная настройка: Сочетание многоступенчатых насосов с ЧРП

Механическая эффективность — это лишь половина уравнения эксплуатации. Современное проектирование промышленных систем требует сложных механизмов управления для оптимизации энергопотребления и защиты дорогостоящих компонентов.

Синергия RO

RO-мембраны являются высокочувствительными компонентами, которые со временем медленно деградируют и засоряются, даже при надлежащей предварительной обработке. По мере того как микроскопические поры накапливают следовые количества минералов и органических веществ, требуемое давление для проталкивания воды через мембрану неуклонно возрастает. Насос, работающий на фиксированной скорости, не может адаптироваться к этим изменяющимся гидравлическим условиям. Он будет либо создавать избыточное давление на новых мембранах (вызывая физические повреждения), либо недостаточное давление на старых мембранах (снижая производительность системы).

Решение с ЧРП

Интеграция частотно-регулируемого привода (ЧРП) с многоступенчатым агрегатом Stream Pumps обеспечивает элегантное инженерное решение. ЧРП позволяет операторам автоматически регулировать электрическую частоту, подаваемую на двигатель, управляя его скоростью вращения в реальном времени.

Подключая ЧРП к датчику давления после насоса, насос динамически адаптируется к точным требованиям RO-мембраны. По мере старения мембраны и увеличения требуемого усилия ЧРП незначительно увеличивает скорость двигателя для поддержания точного давления. Эта умная настройка экономит огромное количество электроэнергии, предотвращая избыточную перекачку, значительно продлевая срок службы дорогих RO-мембран и снижая общую стоимость владения (TCO).

Особенности обслуживания и надежности: Преимущество Stream Pumps

Простой на водоочистном сооружении напрямую приводит к потере дохода и эксплуатационным сбоям. Stream Pumps проектирует вертикальные многоступенчатые насосы с учетом быстрого обслуживания и долгосрочной надежности на переднем плане этапа проектирования.

Картриджные механические уплотнения

Замена традиционного механического уплотнения на насосе высокого давления часто требует полной разборки оборудования. Stream Pumps смягчает этот трудоемкий процесс, используя современные картриджные механические уплотнения. Эти автономные уплотнительные узлы надеваются непосредственно на вал.

Когда требуется обслуживание, техники могут заменить картриджное уплотнение за считанные минуты без снятия тяжелого двигателя или отсоединения сложных, жестких трубопроводов RO-рамы. Эта инженерная особенность превращает многочасовую головную боль по обслуживанию в быструю, рутинную процедуру, сводя время простоя системы к абсолютному минимуму.

Вибрация и соосность

Длинный вертикальный вал, вращающийся со скоростью 3500 об/мин, требует точной соосности для предотвращения катастрофического отказа. Даже микроскопические отклонения могут привести к разрушительной вибрации, которая ускоряет износ подшипников и разрушает механические уплотнения. Stream Pumps использует прочные подшипники из карбида вольфрама, стратегически расположенные вдоль вала в сборе. Эти сверхтвердые, износостойкие компоненты поддерживают вращающийся узел идеально соосным при экстремальных гидравлических нагрузках, обеспечивая плавную, безвибрационную работу в течение всего срока службы насоса.

Надежность системы начинается с насоса

Промышленная система RO настолько же надежна, насколько надежно механическое оборудование, которое ее приводит. Использование некачественного центробежного насоса приводит к колебаниям профиля давления, быстрой деградации мембран и катастрофическим простоям системы. Точная инженерия вертикальных многоступенчатых насосов гарантирует, что водоочистные сооружения могут стабильно и эффективно достигать своих целевых показателей производительности.

Проектируете ли вы коммерческую RO-раму или модернизируете промышленную систему питания котла? Свяжитесь с инженерной командой Stream Pumps сегодня, чтобы подобрать идеальный вертикальный многоступенчатый насос для ваших точных требований к давлению, расходу и чистоте материала.
