Управление насосной системой редко бывает простым, когда перекачиваемые жидкости содержат сложные твердые частицы или волокнистые материалы. Руководители предприятий и инженеры-водоочистники часто сталкиваются с суровой реальностью: перекачиваемая жидкость редко бывает просто водой. Чаще всего это сложная, абразивная и непредсказуемая смесь песка, промышленных отходов, влажных салфеток и волокнистого мусора. Когда эти проблемные материалы попадают в систему, оснащенную насосом неправильного типа, последствия почти сразу становятся разрушительными.

Выбор неправильной конструкции рабочего колеса неизбежно приводит к серьезным эксплуатационным проблемам. Насосы засоряются, расход падает до нуля, а двигатели перегружаются. Последующий простой полностью останавливает процессы, требуя от ремонтных бригад проведения сложных и часто опасных ручных чисток. Эти внеплановые ремонтные работы увеличивают эксплуатационные расходы и резко сокращают срок службы оборудования. Для любого предприятия повторяющиеся отказы насосов представляют собой огромную нагрузку на ресурсы и бюджет.

Чтобы снизить эти риски, проектировщики систем должны тщательно оценивать внутреннюю механику своих насосов. На рынке перекачки жидкостей доминируют два основных типа: стандартное центробежное рабочее колесо и вихревое рабочее колесо. Хотя внешне они могут выглядеть похожими, их внутренняя гидродинамика кардинально различается. Каждая конструкция предлагает свои явные преимущества и специфические ограничения в зависимости от конкретного применения.

В этой статье мы систематически сравним стандартное центробежное рабочее колесо и вихревое рабочее колесо. Понимая механические принципы, показатели эффективности и идеальные области применения обоих типов, вы сможете сделать обоснованный, основанный на данных выбор, который максимизирует надежность системы и минимизирует дорогостоящие простои.

Как работает стандартное центробежное рабочее колесо?

Стандартное центробежное рабочее колесо является рабочей лошадкой индустрии перекачки жидкостей. Обычно оно имеет закрытую или полуоткрытую конструкцию и работает по простому принципу прямой передачи кинетической энергии.

Когда жидкость поступает в насос через всасывающий патрубок, она втягивается непосредственно в [глаз] (центр) вращающегося рабочего колеса. Рабочее колесо имеет ряд изогнутых лопастей. Когда двигатель вращает вал, эти лопасти физически захватывают поступающую жидкость. Быстрое вращение создает центробежную силу, которая с высокой скоростью выталкивает жидкость наружу вдоль лопастей. Затем жидкость выбрасывается в спиральный корпус насоса, где ее высокая скорость преобразуется в давление, выталкивающее ее через напорный патрубок.

Высокая эффективность

Основным преимуществом стандартного центробежного рабочего колеса является его исключительная гидравлическая эффективность. Поскольку лопасти находятся в прямом физическом контакте с жидкостью, они очень эффективно преобразуют механическую энергию двигателя в поток жидкости и давление. Зазоры между лопастями рабочего колеса и корпусом обычно очень малы, что сводит к минимуму внутреннюю рециркуляцию и потери энергии. Для руководителей предприятий, стремящихся оптимизировать потребление энергии, стандартные рабочие колеса очень привлекательны, поскольку для перемещения заданного объема жидкости требуется меньше мощности по сравнению с другими конструкциями.

Обратная сторона: подверженность засорению

Эта высокая эффективность сопряжена со значительной эксплуатационной уязвимостью. Малые зазоры и узкие проходы между лопастями рабочего колеса создают естественные точки сужения. При перекачке жидкостей, содержащих твердые частицы, тряпки или волокнистый мусор, эти материалы втягиваются непосредственно в лопасти. Волокнистые материалы, такие как смываемые салфетки или сельскохозяйственные отходы, имеют тенденцию наматываться на передние кромки лопастей — явление, широко известное как [забивание волокнами.] По мере накопления мусора узкие проходы полностью блокируются. Это превращает высокоэффективную машину в заблокированный ротор, вызывая отказ насоса и требуя немедленного ручного вмешательства.

Идеальные области применения

Из-за этих точных допусков стандартные центробежные рабочие колеса лучше всего использовать в средах, где жидкость предсказуема и чиста. Они являются оптимальным выбором для перекачки чистой воды, повышения давления в муниципальных водопроводах, циркуляции в градирнях, системах отопления, вентиляции и кондиционирования воздуха, а также для сельскохозяйственного орошения с использованием adequately отфильтрованной воды. Они отлично работают там, где взвешенные твердые частицы минимальны, малы и легко управляемы.

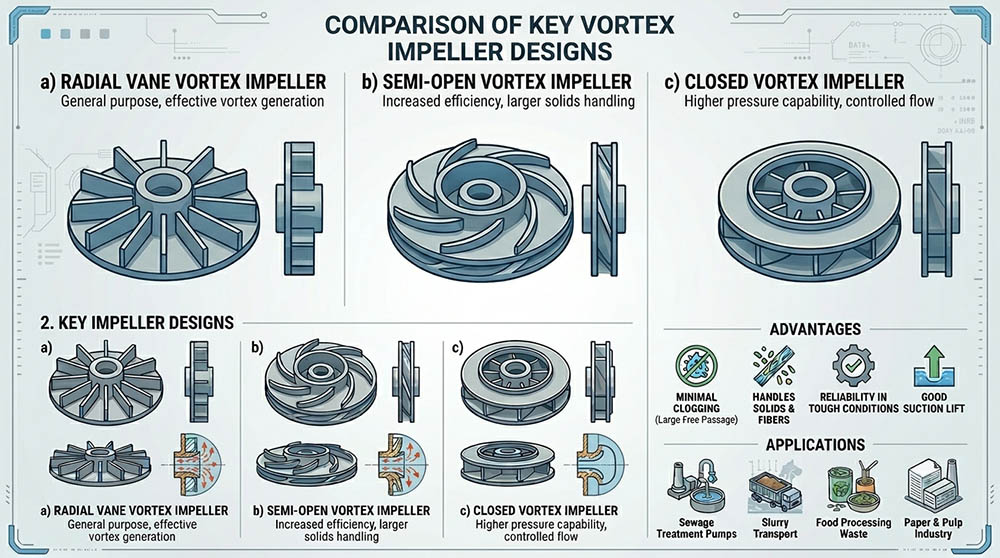

Что такое вихревое (утопленное) рабочее колесо и как оно работает?

Когда жидкость становится слишком агрессивной или сильно насыщенной твердыми частицами для стандартного насоса, инженеры обращаются к вихревому рабочему колесу. Вихревое рабочее колесо, часто называемое утопленным, представляет собой принципиально иной подход к гидродинамике.

В отличие от стандартного рабочего колеса, которое находится непосредственно на основном пути потока в спиральном корпусе, вихревое рабочее колесо физически утоплено. Оно расположено в самой задней части корпуса насоса, вне прямой линии потока жидкости. Это незначительное конструктивное изменение кардинально меняет способ перемещения жидкости от всасывания к нагнетанию.

Эффект водоворота

Поскольку рабочее колесо утоплено, оно не толкает физически основную массу жидкости своими лопастями. Вместо этого быстрое вращение утопленного рабочего колеса создает мощный, локализованный жидкий вихрь — подобно торнадо или водовороту — внутри открытого корпуса насоса. Именно кинетическая энергия этого вращающегося вихря, а не прямой контакт с лопастями рабочего колеса, втягивает жидкость во всасывающий патрубок и ускоряет ее выход через напорный патрубок.

Минимальный контакт с твердыми частицами

Утопленная конструкция обеспечивает огромное эксплуатационное преимущество при работе с твердыми частицами. Поскольку рабочее колесо спрятано, основной путь потока через корпус насоса остается широко открытым. Подавляющее большинство твердых частиц, тряпок и волокнистого мусора проходят непосредственно через спиральный корпус насоса от всасывания к нагнетанию, никогда физически не касаясь рабочего колеса. Нет узких проходов между лопастями, которые нужно преодолевать, и нет передних кромок, за которые могли бы зацепиться волокнистые материалы. Если твердая частица может пройти через напорный патрубок, она, как правило, может пройти и через вихревой насос.

Непревзойденная износостойкость

Это отсутствие прямого контакта также обеспечивает превосходную износостойкость. В приложениях, связанных с высокоабразивными материалами, такими как песок, гравий или промышленная пульпа, стандартное рабочее колесо будет быстро изнашиваться, поскольку абразивные частицы постоянно царапают его лопасти. Поскольку вихревое рабочее колесо перемещает жидкость с помощью индуцированного водоворота, абразивные частицы полностью минуют рабочее колесо. Это резко снижает механический износ, продлевая срок службы внутренних компонентов и сохраняя производительность насоса в течение гораздо более длительного периода.

Компромисс: эффективность против надежности

Выбор правильного насоса требует понимания фундаментального инженерного компромисса: гидравлическая эффективность против надежности без засорения. Не существует единого насоса, который обеспечивал бы как максимально возможную энергоэффективность, так и абсолютную невосприимчивость к засорению.

Стандартные рабочие колеса обеспечивают превосходную гидравлическую эффективность. Они требуют меньших двигателей и потребляют меньше электроэнергии для достижения желаемых расходов и напоров. В приложении с чистой жидкостью стандартный центробежный насос будет постоянно экономить средства предприятия на энергозатратах. Однако размещение этого высокоэффективного насоса в агрессивной среде сточных вод — верный путь к катастрофе. Экономия энергии мгновенно исчезает, когда насос засоряется, требуя от ремонтных бригад часов работы по извлечению насоса, его разборке, очистке засора и возвращению системы в строй.

Вихревые рабочие колеса находятся на противоположном конце этого спектра. Поскольку они полагаются на индуцированный водоворот, а не на прямую передачу кинетической энергии, их гидравлическая эффективность ниже. Обычно они требуют немного большей мощности и потребляют больше электроэнергии для перемещения точно такого же объема жидкости, как стандартный насос.

Однако в приложениях с большим количеством твердых частиц вихревые рабочие колеса обеспечивают непревзойденную надежность. Они предлагают истинное решение для насосов, не подверженных засорению, эффективно устраняя простои, связанные с забиванием волокнами и засорами. Для руководителей предприятий, имеющих дело с неочищенными сточными водами или промышленными пульпами, выбор становится очевидным при применении фундаментального эмпирического правила: простой стоит дороже, чем электроэнергия. Небольшое увеличение ежемесячного потребления электроэнергии с лихвой компенсируется устранением аварийных ремонтных вызовов, остановленных производственных линий и преждевременного выхода оборудования из строя.

Руководство по применению: когда что выбирать?

Чтобы ваша насосная система работала надежно и эффективно, выбирайте конструкцию рабочего колеса строго в зависимости от характеристик жидкости. Используйте следующие рекомендации для правильного выбора.

Выбирайте стандартное центробежное рабочее колесо, когда:

• Перекачивается чистая вода или очищенные стоки.

• Требуется повышение давления в муниципальных или коммерческих водопроводах.

• Эксплуатируются замкнутые системы отопления или охлаждения HVAC.

• Осуществляется сельскохозяйственное орошение из скважин или с использованием фильтрованных источников.

• Жидкость содержит лишь следовые количества очень мелких, управляемых частиц.

Выбирайте вихревое (утопленное) рабочее колесо, когда:

• Перекачиваются неочищенные сточные воды, содержащие влажные салфетки и волокнистые отходы.

• Транспортируются тяжелые промышленные пульпы, шахтные стоки или сельскохозяйственные отходы.

• Обрабатываются жидкости с длинными волокнистыми материалами, которые вызывают забивание традиционных насосов.

• Перемещаются жидкости, насыщенные крупными твердыми частицами или высокоабразивным песком.

• Надежность системы и отсутствие простоев являются наивысшими приоритетами для предприятия.
