При рассмотрении промышленных вертикальных насосов внимание обычно уделяется мощным двигателям, которые их приводят, или высокотехнологичным рабочим колесам, перемещающим жидкость. Эти компоненты хорошо заметны и легко понятны. Они создают усилие и выполняют физическое движение, необходимое для перекачки тысяч галлонов воды, химикатов или суспензий каждую минуту.

Однако глубоко внутри корпуса вертикального турбинного насоса скрывается компонент, который редко получает заслуженное признание. Без этой жизненно важной детали огромная мощность, вырабатываемая двигателем, быстро разрушила бы всю систему. Этот скрытый защитник — направляющий подшипник.

Насос — это точно настроенная машина, которая для длительной работы полагается на идеальное выравнивание и стабильность. Поскольку техническое обслуживание промышленных насосов все больше фокусируется на предотвращении катастрофических отказов до их возникновения, понимание внутренних механизмов, обеспечивающих бесперебойную работу насоса, становится абсолютно необходимым.

В этой статье мы рассмотрим, что такое направляющие подшипники, как они функционируют и почему они абсолютно критически важны для долговечности насоса. Мы также рассмотрим различные типы систем смазки, распространенные материалы, используемые в их конструкции, и то, как инженеры по обслуживанию могут заметить ранние признаки выхода подшипника из строя.

Что такое направляющий подшипник в промышленном насосе?

Чтобы понять функцию направляющего подшипника, необходимо сначала взглянуть на физическую реальность вертикальных насосов с длинным валом и глубинных турбинных насосов. Эти массивные промышленные машины имеют уникальную конструкцию: двигатель надежно расположен в верхней части сборки, значительно выше уровня жидкости, в то время как перекачивающие элементы (рабочие колеса) погружены глубоко вниз.

Соединяет двигатель на поверхности с рабочими колесами внизу очень длинный трансмиссионный вал. В зависимости от применения этот вал может простираться на десятки или даже сотни футов вниз.

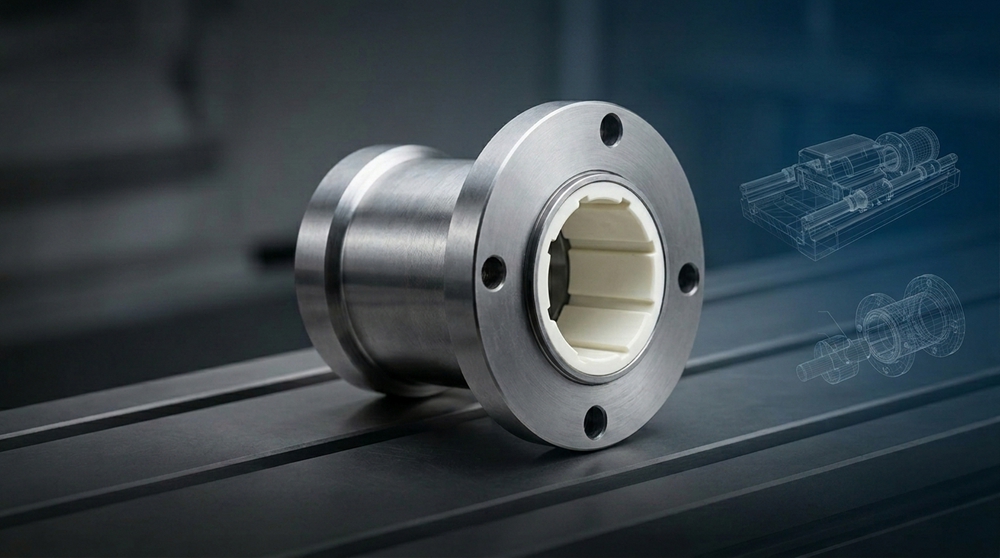

Направляющий подшипник — часто называемый подшипником линии вала — это специализированный радиальный опорный механизм. Он предназначен для охвата этого длинного трансмиссионного вала через регулярные, рассчитанные интервалы по всей его длине. Вместо того чтобы поддерживать вес вала (что является задачей упорного подшипника вверху), направляющий подшипник ограничивает боковое движение.

Обхватывая вал в этих критических точках, направляющий подшипник действует как стабилизирующая рука. Он удерживает вращающийся вал идеально вертикально и по центру внутри неподвижной внешней колонны, обеспечивая плавную передачу мощности от поверхностного двигателя к погруженным рабочим колесам.

Физика перекачки: почему направляющие подшипники абсолютно критически важны

Эксплуатация вертикального турбинного насоса связана с огромной кинетической энергией. Центральный вал вращается на высоких скоростях, часто превышающих 1500–3000 оборотов в минуту. Чтобы понять, что происходит с длинным, быстро вращающимся валом без надлежащей поддержки, представьте себе длинный кнут. Если раскручивать короткий жесткий стержень, он остается прямым. Но если попытаться раскрутить длинный гибкий кнут за один конец, его середина выгнется наружу, бешено хлеща.

Этот же физический феномен применим к валам промышленных насосов. Направляющие подшипники смягчают эти экстремальные физические силы тремя основными способами:

Предотвращение прогиба вала (хлыста)

Без поддержки подшипников линии вала высокоскоростное вращение заставляет длинный металлический вал изгибаться, выгибаться и хлестать наружу из-за центробежной силы. Этот прогиб вала создает сильную вибрацию насоса, которая может быстро разрушить муфты, сломать вал или повредить окружающий корпус. Подшипники удерживают вал плотно, разбивая его длину на более короткие, идеально стабильные секции, которые не могут выгнуться наружу.

Поддержание точного выравнивания

Зазоры внутри высокоэффективного насоса невероятно малы. Вращающиеся рабочие колеса находятся всего в долях дюйма от неподвижных камер насоса. Направляющий подшипник удерживает вал идеально по центру, гарантируя полное отсутствие контакта металла о металл между вращающимися и неподвижными компонентами. Если бы валу было позволено сместиться даже незначительно от центра, рабочее колесо задело бы корпус, вызвав немедленное и серьезное механическое повреждение.

Поглощение радиальных нагрузок

При перекачке жидкостей давление воды внутри корпуса нарастает неравномерно, создавая сильные боковые силы, известные как радиальные нагрузки. Эти нагрузки давят на рабочие колеса и вал. Направляющие подшипники поглощают эти боковые силы, равномерно распределяя напряжение и защищая основные упорные подшипники двигателя от вредных боковых нагрузок.

Понимание смазки: водяная смазка против масляной смазки

Поскольку направляющий подшипник находится в прямом контакте с валом, вращающимся на высоких скоростях, он создает трение. Чтобы предотвратить плавление или износ подшипника и вала, требуется постоянная смазка. Вертикальные насосы обычно используют один из двух основных методов смазки, в зависимости от типа перекачиваемой жидкости.

Водяная смазка (открытый вал линии)

В системе с водяной смазкой подшипников насос использует саму перекачиваемую жидкость для охлаждения и смазки подшипников. Вал и подшипники «открыты» для воды, поднимающейся по колонне.

Этот метод очень экологичен, поскольку отсутствует риск утечки масла или смазки в водоснабжение. Это стандартный выбор для скважин питьевой воды, муниципальных систем водоснабжения и чистых градирен. Однако, поскольку он зависит от перекачиваемой жидкости, вода должна быть относительно чистой и не содержать абразивных частиц, которые могут повредить поверхности подшипников.

Масляная смазка (закрытый вал линии)

Когда насос используется для перекачки абразивных жидкостей — таких как вода из скважин с большим содержанием песка, сельскохозяйственные стоки или промышленные суспензии — водяная смазка становится неприемлемой. Абразивные частицы в воде быстро разрушили бы подшипники.

Чтобы решить эту проблему, инженеры используют конструкцию с закрытым валом линии. Трансмиссионный вал и направляющие подшипники размещаются внутри защитной внутренней трубы. Эта внутренняя труба изолирует вращающиеся компоненты от абразивной перекачиваемой жидкости снаружи. Затем труба заполняется непрерывно капающим маслом или набивается смазкой, обеспечивая чистую и надежную смазку подшипников независимо от того, насколько загрязнена основная жидкость.

Распространенные материалы, используемые для направляющих подшипников

Рабочая среда определяет материал конструкции подшипника линии вала. Производители выбирают материалы на основе метода смазки, абразивности жидкости и рабочих температур.

• Резина: Резина является наиболее распространенным выбором для водяной смазки в приложениях с чистой водой. Она естественно скользкая во влажном состоянии, очень экономична и обладает отличными амортизирующими свойствами. Ребристые резиновые подшипники отлично гасят вибрацию насоса и обеспечивают тихую работу вала.

• Бронза: Бронза — это прочный, высокоизносостойкий металлический сплав. Это основной материал для систем с масляной смазкой. Бронзовые подшипники выдерживают тяжелые рабочие циклы и высокие боковые нагрузки, что делает их идеальными для глубоких сельскохозяйственных скважин и тяжелых промышленных применений, где вал закрыт и постоянно омывается чистым маслом.

• Современные инженерные пластики: Такие материалы, как ПТФЭ (тефлон) и запатентованные композиты, например Thordon, обеспечивают превосходную износостойкость и невероятно низкий коэффициент трения. Эти современные пластики часто используются в специализированных приложениях, поскольку они выдерживают сухой пуск (работу в течение нескольких секунд до поступления воды) и обладают отличной устойчивостью к агрессивным химикатам или слабоабразивным средам.

Предупреждающие признаки выхода из строя направляющего подшипника

Для инженеров по обслуживанию и операторов насосов своевременное обнаружение выходящего из строя направляющего подшипника — это разница между плановым ремонтом и катастрофическим отказом системы. Поскольку эти компоненты скрыты глубоко внутри колонны насоса, для диагностики внутреннего износа необходимо полагаться на внешние симптомы.

Обратите внимание на эти три основных предупреждающих признака:

1. Чрезмерная вибрация насоса: Это почти всегда первый индикатор. По мере износа подшипника внутренний зазор увеличивается, позволяя валу болтаться вперед и назад. Если приложить прибор для анализа вибрации к головке насоса и заметить внезапный скачок горизонтальной скорости, это, вероятно, указывает на выход из строя подшипника линии вала.

2. Громкий скрежет или стук: Исправный вертикальный турбинный насос издает ровный, постоянный гул. Если вы начинаете слышать металлический стук, ритмичный лязг или резкий скрежет, доносящийся из колонны, это означает, что вал, вероятно, прогибается и контактирует с корпусами подшипников или самим корпусом.

3. Снижение эффективности и увеличение потребляемой мощности: По мере выхода подшипника из строя и начала биения вала двигателю приходится работать значительно интенсивнее, чтобы поддерживать вращение системы. Если потребляемый ток неожиданно возрастает, а расход или давление нагнетания падают, причиной может быть внутреннее трение, вызванное неисправным подшипником.

Обеспечьте долговечность вашего насоса с помощью правильной конструкции

Хотя они, возможно, никогда не будут самой заметной частью системы, направляющие подшипники, несомненно, являются незаметными героями промышленной перекачки. Предотвращая сильный прогиб вала, поддерживая точное выравнивание и поглощая жесткие радиальные нагрузки, эти простые опорные механизмы не дают вертикальным насосам разрушать себя изнутри.

Выбор правильной системы смазки и материала подшипника для вашего конкретного применения имеет решающее значение для максимального увеличения срока службы оборудования и контроля затрат на техническое обслуживание промышленных насосов.

В Stream Pumps мы понимаем, что надежность — это все. Stream Pumps проектирует высокопроизводительные вертикальные и многоступенчатые насосы, используя высококачественные материалы направляющих подшипников, точно подобранные под вашу рабочую среду. Нужны ли вам системы с водяной смазкой для муниципального водоснабжения или прочные закрытые валы линий для абразивных промышленных жидкостей, мы конструируем наши насосы для обеспечения максимальной стабильности и минимального времени простоя. Свяжитесь с Stream Pumps сегодня, чтобы обсудить индивидуальные промышленные насосные решения, созданные для долгой службы.
