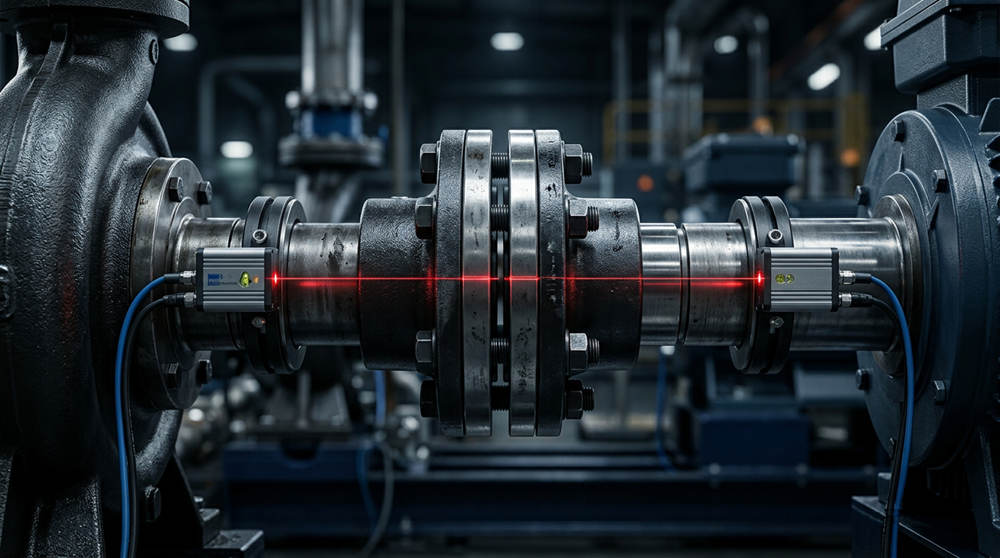

Лазерная регулировка насоса и система "мягкой опоры": полное руководство

Преждевременные отказы подшипников и механических уплотнений насосов редко вызваны дефектными деталями. Основной виновник — плохая центровка валов. Чтобы прекратить разрушение новых компонентов, техники должны устранить деформацию рамы из-за мягкой ноги, учесть тепловое расширение и использовать прецизионную лазерную центровку для исправления угловых и параллельных отклонений.

Вы выводите центробежный насос из эксплуатации, перебираете его с премиальными подшипниками и устанавливаете механическое уплотнение высшего класса. Через три месяца насос снова в мастерской: течет технологическая жидкость, и он сильно вибрирует. Первая реакция часто — обвинить производителя подшипников или предположить, что механическое уплотнение было дефектным с завода. Однако коренная причина почти никогда не является производственным дефектом. Настоящий виновник — обычно плохая центровка валов и некачественная подготовка фундаментной плиты.

Когда вращающееся оборудование работает на промышленных скоростях, таких как 1450 или 2900 об/мин, даже микроскопические отклонения между валами двигателя и насоса создают разрушительные механические силы. Несоосность всего в несколько тысячных долей дюйма действует как лом, вращающийся тысячи раз в минуту внутри корпуса оборудования. Это чрезмерное радиальное напряжение систематически разрушает микроскопическую масляную пленку внутри механических уплотнений, приводя к сильному сухому трению и катастрофическому отказу. Одновременно непреднамеренная тяжелая нагрузка передается непосредственно на тела качения подшипников, вызывая быстрое усталостное разрушение, выкрашивание и окончательный коллапс металлических дорожек.

Если вы устали от преждевременных механических отказов, пришло время обратить внимание на фундамент и центровку. Прецизионная центровка является обязательным требованием для промышленной надежности. Читайте дальше, чтобы понять механику несоосности и способы ее окончательного устранения. (Для более глубокого изучения конкретных режимов отказов оборудования обратитесь к нашему [Руководству по анализу отказов механических уплотнений] и [Руководству по диагностике подшипников]).

В чем разница между параллельной и угловой несоосностью насоса?

Прежде чем техники смогут устранить механическую проблему, они должны точно ее идентифицировать. Несоосность валов обычно делится на две основные категории, хотя промышленные насосы почти всегда страдают от комбинированной несоосности обоих типов.

Параллельная несоосность, также известная как смещение, возникает, когда центральные линии вала насоса и вала двигателя идеально параллельны друг другу, но не совпадают концентрически. Одна центральная линия вала расположена выше, ниже, левее или правее, чем противоположная центральная линия вала. Даже если валы вращаются в одном направлении, смещение заставляет муфту постоянно изгибаться, передавая серьезные радиальные нагрузки непосредственно на корпус насоса и подшипники.

Угловая несоосность возникает, когда центральные линии валов насоса и двигателя пересекаются под углом, а не параллельны. Вы можете визуализировать это, представив два вала, которые встречаются в муфте, но один слегка наклонен вверх или в сторону по сравнению с другим. Это создает сильный изгибающий момент в ступице муфты. При вращении оборудования этот угловой дефект постоянно давит и тянет на торцы механического уплотнения, разрушая прецизионную плоскостность, необходимую для безопасного удержания технологической жидкости.

На практике опытные инженеры по надежности редко сталкиваются с чисто параллельной или чисто угловой несоосностью. Насосы постоянно демонстрируют комбинированную несоосность, то есть двигатель смещен и наклонен относительно вала насоса. Современные лазерные системы центровки предназначены для расчета этой точной комбинированной геометрии, позволяя техникам выполнять одновременные горизонтальные и вертикальные корректировки.

Как диагностировать и устранить мягкую ногу в промышленных насосах?

Вы никогда не сможете добиться точной лазерной центровки, если рама машины деформирована. Это подводит нас к критическому состоянию, известному как [мягкая нога.] Мягкая нога — это механическое состояние, при котором все четыре опорные лапы двигателя или насоса не лежат идеально ровно и заподлицо на фундаментной плите.

Чтобы понять, почему мягкая нога фатальна для надежности насоса, представьте стандартный четырехногий стул, стоящий на неровном полу. Одна ножка слегка парит над землей. Если вы прижмете эту плавающую ножку вниз и надежно прикрутите ее болтами к полу, вся рама стула скрутится под напряжением. Та же самая физика применима к промышленному двигателю. Если вы затянете крепежные болты на мягкой ноге, чугунная рама двигателя скрутится и деформируется. Эта внутренняя деформация смещает внутренние статор и ротор, создает неравномерные магнитные поля и навсегда изгибает вал двигателя. Попытка выполнить лазерную центровку деформированной машины математически невозможна, потому что базовая геометрия меняется каждый раз, когда техник прикасается ключом к болту.

Проинструктируйте техников диагностировать и устранять мягкую ногу до того, как включать лазерную систему центровки. Процедура требует использования прецизионных измерительных инструментов. Техники должны использовать индикатор часового типа или специальную программу для мягкой ноги на лазерной системе для точного измерения оборудования. Техник устанавливает измерительное устройство, полностью затягивает все четыре болта двигателя, а затем медленно ослабляет по одному болту за раз. По мере ослабления болта техник измеряет [подпрыгивание] или вертикальное отклонение этой конкретной лапы.

Отраслевой стандарт предписывает, что мягкая нога должна быть устранена до тех пор, пока отклонение в каждой точке крепления не станет менее 0,05 мм (0,002 дюйма). Чтобы исправить проблему, техники подкладывают прецизионно вырезанные прокладки из нержавеющей стали под проблемную лапу, чтобы заполнить микроскопический зазор. Никогда не используйте латунные, углеродистые стальные или самодельные прокладки, так как эти материалы сжимаются, ржавеют или деформируются под экстремальным весом промышленных двигателей. Только после того, как оборудование будет стоять идеально ровно без натяжения болтов, можно начинать фактический процесс центровки валов.

Какова стандартная рабочая процедура лазерной центровки валов?

Как только фундамент надежен и оборудование стоит ровно, техники могут приступить к центровке валов. Соблюдение строгой стандартной рабочей процедуры гарантирует воспроизводимые результаты, основанные на данных, вместо того чтобы полагаться на устаревшие догадки.

Шаг 1: Грубая центровка
Техники никогда не должны крепить высокочувствительные лазерные датчики к машине, которая явно смещена на огромную величину. Сначала используйте качественную стальную линейку и щупы. Техник помещает линейку поперек ступиц муфты, чтобы убедиться, что двигатель и насос в целом направлены в одну сторону. Эта грубая центровка гарантирует, что после установки лазеров лучи действительно попадут на целевые датчики, не показывая сразу [вне диапазона] при вращении валов.

Шаг 2: Устранение мягкой ноги
Как подробно описано в предыдущем разделе, техник измеряет и устраняет все состояния мягкой ноги. Фундаментная плита должна быть чистой, без ржавчины и старых погнутых прокладок.

Шаг 3: Вертикальное перемещение
Прецизионная центровка диктует, что техники всегда сначала регулируют вертикальную центровку. Вертикальные регулировки выполняются путем добавления или удаления прецизионных предварительно нарезанных прокладок из нержавеющей стали под лапы двигателя. Если лазерная система показывает, что двигатель стоит на 0,15 мм слишком низко, техник ослабляет болты, поднимает двигатель и вставляет ровно 0,15 мм высококачественных прокладок из нержавеющей стали под все четыре лапы. Исправляя сначала вертикальную плоскость, техник создает твердую, ровную высоту. Если вы попытаетесь сначала выполнить горизонтальное перемещение, сам акт подъема двигателя для добавления прокладок легко разрушит весь горизонтальный прогресс, которого вы только что достигли.

Шаг 4: Горизонтальное перемещение
Как только вертикальная центровка зафиксирована и подтверждена лазерной системой, техник переходит к горизонтальной плоскости. Эта регулировка использует тяжелые домкратные болты, приваренные к фундаментной плите. Домкратные болты позволяют технику плавно сдвигать тяжелый двигатель влево или вправо микроскопическими шагами. Техник наблюдает за данными в реальном времени на дисплее лазерной центровки, поворачивая домкратные болты до тех пор, пока горизонтальное смещение и угол не попадут точно в допустимые допуски производителя. Как только обе плоскости, вертикальная и горизонтальная, станут зелеными на дисплее, техник выполняет окончательную затяжку крепежных болтов двигателя с заданным моментом и документирует завершенные данные центровки.

Как тепловое расширение влияет на центровку насоса при высоких температурах?

Промышленные насосы не работают в вакууме и, конечно, не работают при статической комнатной температуре. Критический фактор, отличающий обычных механиков от продвинутых инженеров по надежности, — это способность учитывать тепловое расширение.

Насосы обычно перекачивают относительно холодные технологические жидкости или жидкости с температурой окружающей среды. Однако электродвигатели, приводящие эти насосы, генерируют огромное количество электрического тепла и тепла трения. Обычно корпуса промышленных двигателей достигают 60°C или выше во время непрерывной работы. Законы физики диктуют, что металлы расширяются при нагревании. Поскольку двигатель нагревается значительно сильнее, чем насос, рама и вал двигателя будут расширяться и подниматься вверх.

Насос и двигатель, отцентрованные идеально с нулевым допуском при комнатной температуре (известные как холодная центровка), физически сместятся из центровки при работе с полной нагрузкой (известной как горячая центровка). Вал двигателя буквально [вырастет] по вертикали, вызывая серьезную параллельную несоосность во время работы машины.

Для критических высокотемпературных применений, таких как питательные насосы котлов или насосы циркуляции горячего масла, техники должны рассчитать [тепловое смещение.] Инженерная группа определяет коэффициент теплового расширения для конкретного используемого чугуна или стали, измеряет расстояние от центральной линии до основания и рассчитывает ожидаемую дельту рабочей температуры. Основываясь на этих расчетах, техник намеренно центрует двигатель немного ниже насоса, когда оборудование холодное. По мере нагрева двигателя во время работы он идеально вырастает до правильной центровки по центральной линии, обеспечивая долгий срок службы подшипников и работу механических уплотнений без напряжений.

Жесткие фундаменты: Предварительное условие для прецизионной центровки

Лазерная центровка — это не дополнительная премиум-услуга, предназначенная для крупных корпоративных объектов; это обязательное предварительное условие для надежности насосов в любой операции. Без точной центровки подшипники будут выкрашиваться, механические уплотнения разрушаться, а бюджеты на техническое обслуживание взлетят до небес из-за ненужных простоев.

Достижение и поддержание этой критической центровки физически невозможно на слабом, корродированном или неправильно спроектированном основании. Прецизионная лазерная центровка настолько же хороша, насколько хорош фундамент, поддерживающий оборудование.

StreamPumps понимает жизненно важную взаимосвязь между структурной жесткостью и долговечностью вращающегося оборудования. Мы настоятельно рекомендуем менеджерам по техническому обслуживанию и инженерам по надежности связаться с StreamPumps, чтобы изучить наши современные центробежные насосы. Системы StreamPumps спроектированы с использованием тяжелых армированных чугунных и сварных стальных фундаментных плит, которые полностью исключают скручивание, деформацию и резонанс. Модернизировав фундамент до жесткой системы StreamPumps, вы гарантируете, что после того, как ваши техники выполнят идеальную лазерную центровку, она останется неизменной на весь срок службы оборудования.

Часто задаваемые вопросы о центровке насосов

Сколько стоит лазерная центровка насоса?

Стоимость лазерной центровки насоса сильно зависит от того, используете ли вы собственный персонал или нанимаете внешних подрядчиков. Покупка высококачественной промышленной лазерной системы центровки требует первоначальных капитальных вложений в размере от 5 000 до 20 000 долларов США. Наем специализированных внешних подрядчиков-монтажников обычно стоит от 500 до 1 500 долларов США за насос, в зависимости от географического положения, размера оборудования и степени деградации фундаментной плиты.

Сколько времени занимает полная центровка и устранение мягкой ноги?

Обученный техник по надежности может выполнить стандартную лазерную центровку, включая тщательную диагностику и устранение мягкой ноги, примерно за два-четыре часа. Однако, если фундаментная плита сильно корродирована, требует механической обработки или страдает от сильной деформации трубопровода, которую должны исправить трубопроводчики, сроки могут легко увеличиться до полного рабочего дня на один насос.

Каковы риски пропуска устранения мягкой ноги?

Пропуск устранения мягкой ноги гарантирует, что ваши показания лазерной центровки будут неточными и невоспроизводимыми. Основной риск — экстремальная деформация механической рамы, которая изгибает внутренний ротор двигателя, создает вредные электрические гармоники и оказывает постоянное зажимное напряжение на подшипники насоса. Эта оплошность напрямую приводит к катастрофическому отказу механического уплотнения и разрушению подшипников в течение нескольких недель после запуска.

Какие существуют альтернативы лазерной центровке для центробежных насосов?

Основной альтернативой лазерной центровке является традиционный метод с использованием индикатора часового типа, в частности метод обратного индикатора. Хотя высококвалифицированный механик может достичь точных допусков с помощью индикаторов, этот процесс невероятно трудоемок в расчетах, подвержен ошибкам считывания и с трудом учитывает прогиб кронштейна. Лазерные системы настоятельно рекомендуются, поскольку они автоматизируют сложные геометрические расчеты и исключают человеческие математические ошибки.

Кто отвечает за поддержание допусков центровки насоса?

Поддержание допусков центровки насоса является общей ответственностью команды механического обслуживания, инженеров по надежности и монтажников. Инженеры по надежности отвечают за установление приемлемых спецификаций допусков и расчет целей теплового расширения. Полевые монтажники и техники по промышленным насосам отвечают за выполнение физической центровки, исправление дефектов фундаментной плиты и тщательное документирование окончательных данных центровки.
