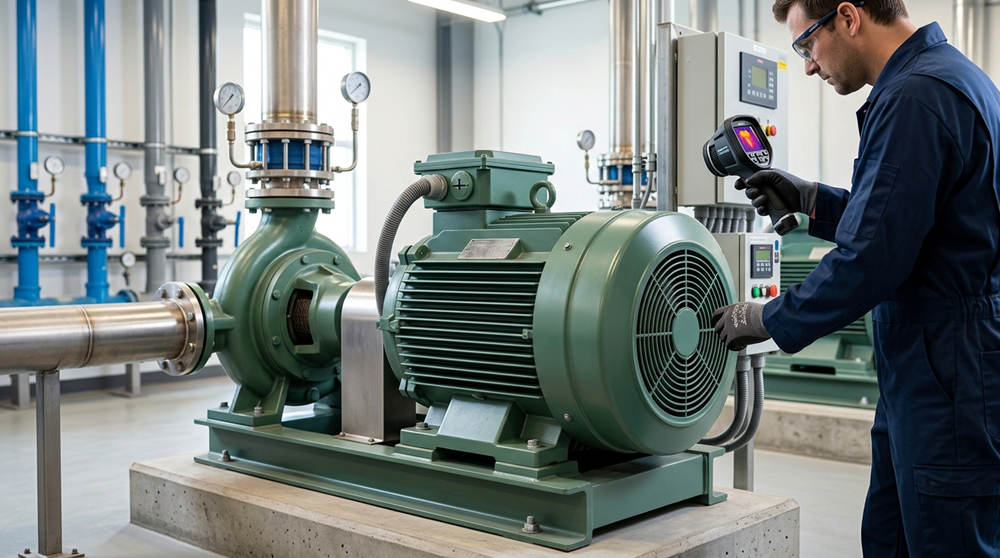

Остановка насоса из-за прогорания подшипников: руководство по устранению неполадок

Существует суровая инженерная истина, которую каждый руководитель технического обслуживания и инженер по надежности должен в конечном итоге принять: подшипники промышленных насосов редко выходят из строя по естественным причинам. Фактически, полевые данные последовательно показывают, что более 90 процентов отказов подшипников промышленных насосов не являются результатом естественной усталости металла. Вместо этого эти прецизионные компоненты фактически убиваются. Они преждевременно разрушаются из-за сочетания несоосности вала, загрязнения, плохих методов смазки или серьезных нарушений эксплуатации.Когда подшипник выходит из строя, вся насосная система останавливается, что обходится предприятиям в тысячи долларов из-за незапланированных простоев и аварийного ремонта. Однако проведение правильного анализа отказов подшипников насоса требует большего, чем просто замена поврежденных деталей и нажатие кнопки пуска. Это требует фундаментального понимания конкретной геометрии насоса, с которым вы работаете. Силы, действующие на вертикальную турбину, полностью отличаются от сил, воздействующих на горизонтальный консольный вал.Эффективное устранение этих неисправностей означает взгляд за пределы корпуса подшипника для оценки всей гидравлической системы. Вы должны проанализировать рабочую среду, технологическую жидкость, привод двигателя и трубопроводную инфраструктуру.Это руководство служит углубленным расширением нашего [Internal Link Placeholder: Ultimate Pump Maintenance Checklist]. Понимая уникальные механические нагрузки, присущие насосам с торцевым всасыванием, погружным и многоступенчатым насосам, операторы объектов могут перевести свою стратегию технического обслуживания от реактивного тушения пожаров к упреждающей надежности.

Универсальная диагностика: выявление неисправностей до разборки

Наиболее эффективные программы технического обслуживания не ждут, пока насос заклинит, прежде чем принять меры. Вы можете диагностировать состояние ваших подшипников задолго до того, как вам понадобится откручивать корпус насоса или снимать корпус подшипника. Технологии прогностического обслуживания позволяют техническим специалистам выявлять ранние стадии деградации, значительно снижая затраты на ремонт и предотвращая катастрофические повреждения вала и рабочего колеса.

Акустический мониторинг

Человеческий слух часто является первой линией защиты на заводе, но знание того, на что слушать, имеет решающее значение. Разные звуки указывают на совершенно разные режимы отказа. Высокий, устойчивый вой обычно указывает на недостаток смазки или неправильно установленный подшипник с слишком плотной посадкой (защемление). И наоборот, низкочастотный, скрежещущий гул указывает на то, что выкрашивание — отслаивание металла от дорожки качения или тел качения подшипника — уже началось. К тому времени, когда вы услышите этот гул, подшипник находится на последних стадиях своего срока службы.

Тепловое базовое измерение

Тепло является врагом вращающегося оборудования. Согласно общему промышленному правилу, корпуса подшипников не должны работать при температурах, превышающих 75°C (167°F), или примерно на 40°C выше температуры окружающей среды. Когда температура поднимается выше этой красной линии, смазочное масло или консистентная смазка начинают быстро разлагаться. Смазка теряет свою вязкость, что приводит к увеличению контакта металла с металлом, что генерирует еще больше тепла в разрушительной обратной связи. Регулярная тепловизионная съемка или мониторинг с помощью RTD (термометра сопротивления) необходимы для раннего выявления этих скачков температуры.

Высокочастотный вибрационный анализ

Хотя стандартный вибрационный анализ является общепринятой практикой, для раннего выявления дефектов подшипников требуется технология высокочастотного огибания. Этот передовой метод диагностики выделяет конкретные высокочастотные удары, генерируемые микроскопическими трещинами в дорожке качения или роликах подшипника. Высокочастотное огибание может обнаружить деградацию подшипника за недели или даже месяцы до того, как человек услышит повреждение или почувствует тепло, давая командам по техническому обслуживанию достаточно времени для планирования плановой остановки.

Насосы с торцевым всасыванием: ловушка несоосности и деформации трубопровода

Насосы с торцевым всасыванием являются рабочими лошадками промышленного мира, но их специфическая консольная конструкция делает их очень восприимчивыми к внешним радиальным силам. Поскольку рабочее колесо нависает над подшипниками, любое отклонение на конце вала усиливается в корпусе подшипника.Основной причиной преждевременного выхода из строя подшипников в этих агрегатах является несоосность муфты. Когда вал двигателя и вал насоса не идеально коллинеарны, результирующие вращательные силы изгибают вал при каждом обороте. Это постоянное отклонение разрушает радиальные подшипники и нарушает работу механического уплотнения. Для борьбы с этим предприятия должны требовать прецизионной лазерной центровки для всех установок с торцевым всасыванием, стремясь к строгому допуску в пределах 0,05 мм.Столь же разрушительной, но часто упускаемой из виду, является проблема деформации трубопровода. Распознавание симптомов деформации трубопровода насоса — таких как невозможность выровнять насос или заедание болтов корпуса при ослаблении — имеет решающее значение для инженеров по надежности. Деформация трубопровода возникает, когда тяжелые, неопорные всасывающие или нагнетательные трубопроводы опираются своим весом непосредственно на корпус насоса. Эта внешняя сила деформирует корпус, немедленно нарушая центровку вала и создавая массивные, неравномерные нагрузки на подшипники. Постоянное решение заключается в обеспечении того, чтобы все трубопроводы были независимо оперты и правильно закреплены до того, как они будут прикручены к фланцам насоса.

Погружные насосы: проникновение влаги и электрическая флейтинг от ПЧ

Погружные насосы работают в суровых, неумолимых условиях, где они полностью окружены перекачиваемой жидкостью. Эта погруженная, герметичная среда создает две уникальные угрозы для долговечности подшипников, с которыми поверхностные насосы сталкиваются редко.

Угроза 1: Загрязнение влагой

Основным защитным механизмом погружного насоса является его система механических уплотнений. Если нижнее механическое уплотнение выходит из строя, технологическая жидкость или сточные воды обходят барьер и поднимаются непосредственно по валу в корпус подшипника. Вода является ужасной смазкой. Даже микроскопическое количество воды в консистентной смазке подшипника смоет защитную масляную пленку, вызывая быстрое окисление, ржавчину и, в конечном итоге, заклинивание подшипника. Регулярный анализ масла в камере уплотнения имеет решающее значение для обнаружения проникновения воды до того, как она достигнет подшипников.

Угроза 2: Электрическая флейтинг от ПЧ

Современные погружные насосы часто комплектуются частотно-регулируемыми приводами (ПЧ) для оптимизации энергопотребления. Однако ПЧ могут индуцировать высокочастотные синфазные напряжения на валу насоса. Поскольку ротор изолирован подшипниками, это паразитное напряжение накапливается до тех пор, пока не пробивает пленку смазки подшипника на заземленный статор.Эта дуга вызывает микроскопическое питтинг на дорожке качения подшипника, известный как флейтинг подшипника погружного насоса от ПЧ. Со временем эти кратеры создают на металле рисунок, похожий на стиральную доску, что приводит к громкой, разрушительной вибрации. Для предотвращения этого предприятия должны требовать условий чистого помещения для разборки и предписывать установку заземляющих колец или изолированных (с керамическим покрытием) подшипников для всех погружных насосов с ПЧ.

Вертикальные многоступенчатые насосы: борьба с нисходящей осевой силой

Вертикальные многоступенчатые насосы широко используются для применений с высоким давлением, таких как питание котлов и обратный осмос. Вертикальная ориентация опирается на гравитацию и сложную гидравлику, что принципиально меняет то, как подшипники поддерживают вращающийся узел.Перекачка жидкости вертикально через несколько рабочих колес создает массивную нисходящую силу, известную как осевая сила. Это постоянное давление вниз пытается полностью раздавить верхний упорный подшипник вертикального многоступенчатого насоса. Если упорный подшипник неправильно подобран по размеру или если насос работает вне своей точки наилучшего КПД (BEP), результирующие силы перегрузят ролики, что приведет к быстрому катастрофическому отказу и сильной вибрации.В нижней части насоса ситуация совершенно иная. Нижний втулочный подшипник (или вкладыш) не использует традиционную консистентную смазку или масло. Вместо этого он полностью полагается на перекачиваемую жидкость для создания гидродинамической смазочной пленки. Из-за этого работа на сухую является фатальной ошибкой. Работа вертикального многоступенчатого насоса без жидкости мгновенно испарит нижний подшипник из-за экстремального трения. При восстановлении этих агрегатов технические специалисты должны выполнять строгие измерения осевого люфта ротора, чтобы гарантировать, что упорный подшипник может выдержать нагрузку, а втулочный подшипник сохраняет правильные зазоры.

Горизонтальные многоступенчатые насосы: катастрофа разгрузочного диска

Горизонтальные многоступенчатые насосы управляют экстремальными давлениями, размещая несколько рабочих колес вдоль длинного горизонтального вала. Поскольку все рабочие колеса обычно обращены в одном направлении, они генерируют огромную осевую силу, толкающую к всасывающему концу насоса.Для противодействия этой экстремальной силе производители используют специальный внутренний гидравлический компонент, называемый разгрузочным диском или разгрузочным барабаном. Разгрузочное устройство стравливает жидкость высокого давления для уравновешивания осевой силы, эффективно "всплывая" ротор и защищая подшипники.Однако, если технологическая жидкость содержит абразивные частицы, точные зазоры разгрузочного диска со временем изнашиваются. Когда разгрузочный диск выходит из строя, гидравлическое уравновешивание теряется. Вся гидравлическая нагрузка резко смещается на концевые подшипники, разрушая их в течение нескольких часов. При капитальном ремонте инженеры не могут просто заменить разрушенные подшипники. Они должны измерить и восстановить остаточный зазор разгрузочного устройства; в противном случае замененные подшипники постигнет та же участь, как только насос будет снова введен в эксплуатацию.

Миф о пересмазке: когда обслуживание вызывает отказ

На заводе распространено заблуждение, что если немного смазки хорошо, то больше смазки должно быть лучше. Это убеждение приводит к одной из самых частых неисправностей, вызванных техническим персоналом: пересмазке.Закачка слишком большого количества смазки в корпус подшипника не обеспечивает дополнительной защиты. Вместо этого она устраняет свободное пространство, необходимое для расширения смазки и рассеивания тепла. Тела качения вынуждены пробиваться через плотную полость набитой смазки, создавая сильное жидкостное трение. Это трение задерживает тепло внутри корпуса, буквально "запекая" подшипник и ускоряя деградацию смазки. Кроме того, чрезмерное давление от смазочного шприца может выдавить уплотнения губок подшипника, позволяя внешней грязи и загрязнителям проникать в корпус. Прецизионная смазка с использованием рассчитанных объемов через строго контролируемые интервалы является единственным способом избежать этого самоповреждения.

Прецизионная диагностика экономит капитал и продлевает срок службы оборудования

Анатомия отказа подшипника рассказывает подробную историю о состоянии всей вашей насосной системы. Понимание конкретных механических нагрузок и распространенных режимов отказов для каждого типа насоса — будь то деформация трубопровода в агрегате с торцевым всасыванием, электрическая флейтинг в погружном насосе или экстремальные осевые силы в многоступенчатом насосе — позволяет вам устранить коренную причину проблемы, а не просто лечить симптом.Внедрение прецизионной центровки, строгих стандартов смазки и передовой вибрационной диагностики может легко увеличить вашу среднюю наработку на отказ (MTBF) в два-три раза.
