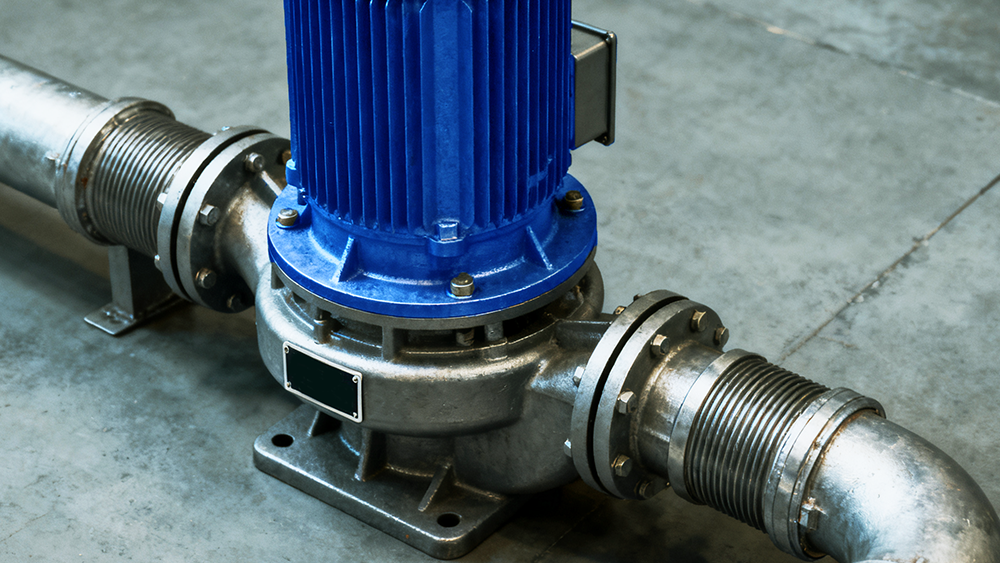

Как деформация трубы нарушает центровку насоса и срок службы уплотнений

В мире центробежных насосов точная центровка является главным приоритетом. Команды тратят часы с лазерами и индикаторами часового типа, чтобы обеспечить идеальное совмещение валов двигателя и насоса. И все же скрытая угроза часто сводит на нет всю эту тяжелую работу: напряжение в трубопроводе. Эта внешняя сила, передаваемая от системы трубопроводов непосредственно на насос, является основной причиной преждевременного выхода оборудования из строя.

Даже небольшое напряжение в трубопроводе может вызвать деформацию корпуса насоса, смещение валов и разрушение механических уплотнений. Результат — дорогостоящие простои, увеличение объемов технического обслуживания и значительно сокращенный срок службы насоса. В этой статье будут объяснены распространенные причины последствий напряжения в трубопроводе, как их выявить и лучшие практики для предотвращения нагрузок в вашей системе.

Что именно такое напряжение в трубопроводе?

Напряжение в трубопроводе — это механическое напряжение, оказываемое на патрубки или корпус насоса, когда подключенный трубопровод неправильно соосен или не имеет надлежащей опоры. Вместо того чтобы система трубопроводов поддерживала собственный вес и компенсировала перемещения, она тянет, толкает или скручивает насос, выводя его из естественного положения.

Это напряжение часто возникает из-за нескольких распространенных источников:

• Тепловое расширение: Трубы расширяются и сжимаются при изменении температуры. Без надлежащей компенсации это перемещение передается непосредственно на фланцы насоса.

• Некачественный монтаж: Во время строительства трубы могут быть принудительно подогнаны к патрубкам насоса, создавая остаточное напряжение с первого дня.

• Недостаточная опора: Длинные участки труб без достаточного количества подвесок, анкеров или направляющих будут провисать, передавая свой вес на насос.

• Неправильное затягивание болтов: Использование болтов фланцев для стягивания несоосных труб — гарантированный способ создания значительного напряжения.

Представьте, что вы пытаетесь соединить два фланца трубы, находящиеся на расстоянии дюйма друг от друга. Если техник использует болты, чтобы стянуть их, трубопровод и насос оказываются под постоянным напряжением, выводящим их из соосности.

Как напряжение в трубопроводе влияет на центровку насоса

Идеально отцентрированный насос может стать сильно несоосным в тот момент, когда к нему подключают напряженный трубопровод. Последствия напряжения в трубопроводе мгновенны и разрушительны, создавая каскад проблем с центровкой насоса.

Прямое смещение валов

Когда труба тянет за патрубок насоса, это физически искажает корпус. Это состояние «мягкой опоры» деформирует раму насоса, вызывая смещение осевой линии вала. Результатом является как угловое, так и параллельное смещение между валами насоса и двигателя, даже если они были идеально отцентрированы moments before. Это смещение перегружает муфту и создает огромную нагрузку на подшипники.

Деформация базовой плиты

В тяжелых случаях напряжение в трубопроводе может быть достаточно сильным, чтобы скрутить или изогнуть всю базовую плиту насоса. Как только фундамент нарушен, сохранить центровку становится невозможно. Никакое количество подкладок или регулировка двигателя не могут исправить проблему, коренящуюся в деформированном основании.

Влияние теплового роста

Напряжение в трубопроводе не всегда является статической проблемой. В системах, перекачивающих горячие жидкости, тепловое расширение заставляет трубы увеличиваться в длине. Этот рост с огромной силой толкает и тянет насос, постоянно смещая его положение. Центровка, которая была идеальной, когда система была холодной, может полностью нарушиться, когда она достигнет рабочей температуры.

Разрушительное влияние на срок службы механического уплотнения

Механическое уплотнение — один из самых точных и хрупких компонентов насоса. Оно же является одной из первых жертв напряжения в трубопроводе. Большинство преждевременных отказов механических уплотнений можно связать с плохой центровкой и напряжением в трубопроводе.

Перекос торцевых поверхностей уплотнения

Механическое уплотнение relies on two perfectly flat, lapped faces running against each other with a microscopic fluid film between them. Напряжение в трубопроводе вызывает прогиб вала, что приводит к перекосу торцевых поверхностей уплотнения. Это создает неравномерное давление, из-за которого одна сторона быстро изнашивается, а другая позволяет продукту протекать.

Повышенная вибрация

Несоосность, вызванная напряжением в трубопроводе, является основным источником вибрации. Эта вибрация передается по валу к уплотнению, где может вызвать истирание O-колец и потерю их герметизирующей способности. Она также может привести к усталости и растрескиванию хрупких торцевых поверхностей уплотнения, что вызовет катастрофический отказ.

Эта цепная реакция слишком распространена:

1. Напряжение в трубопроводе вызывает несоосность вала.

2. Несоосность создает чрезмерную вибрацию и тепло.

3. Вибрация и тепло вызывают неравномерный износ торцевых поверхностей уплотнения и утечку.

4. Утечка усугубляется, потенциально повреждая вал и подшипники.

Симптомы напряжения в трубопроводе вашей системы

Напряжение в трубопроводе не всегда очевидно, но оно оставляет следы. Научившись распознавать эти симптомы, вы сможете диагностировать проблемы до того, как они приведут к серьезным отказам.

• Затрудненная установка болтов: Болты муфты трудно вставить или удалить вручную.

• Видимые зазоры во фланцах: Заметный зазор или угловое смещение между фланцами трубы и насоса до их стягивания болтами.

• Высокий уровень вибрации: Насос демонстрирует чрезмерную вибрацию, особенно сразу после запуска.

• Повторяющиеся отказы уплотнений и подшипников: Один и тот же насос постоянно страдает от преждевременного выхода из строя подшипников или механических уплотнений.

• Изменяющиеся показания центровки: Результаты измерений центровки значительно меняются после подключения трубопровода.

Лучшие методики предотвращения нагрузок на трубопроводы

Предотвращение нагрузок на трубопровод гораздо эффективнее, чем попытки исправить их последствия. Цель состоит в том, чтобы смонтировать трубопроводную систему таким образом, чтобы она была самонесущей и соединялась с насосом без каких-либо внешних усилий.

1. Сначала выставьте насос, затем подгоните трубы: Никогда не используйте насос в качестве точки крепления для подтягивания трубопровода на место. Последние секции труб должны быть измерены и изготовлены так, чтобы идеально подходить к патрубкам насоса.

2. Используйте гибкие соединители и компенсаторы: Эти компоненты предназначены для поглощения температурных перемещений и механических вибраций, изолируя насос от нагрузок, вызванных трубопроводом.

3. Установите надлежащие опоры для труб: Используйте систему подвесок, анкеров и направляющих, чтобы обеспечить поддержку собственного веса трубопровода. Опоры должны быть размещены близко к патрубкам насоса как со стороны всасывания, так и со стороны нагнетания.

4. Проверьте центровку заново после подключения трубопровода: Это критически важный шаг. Всегда проверяйте центровку вала после затяжки болтов фланцев. Если центровка изменилась, у вас проблема с нагрузкой на трубопровод.

5. Выполните проверку фланцевых болтов: Простой способ проверить наличие нагрузки — выполнить проверку центровки, а затем ослабить болты фланцев трубопровода. Если показания центровки меняются по мере ослабления болтов, нагрузка присутствует.

Проверка на месте и техническое обслуживание

Включение проверок нагрузок на трубопровод в регулярные процедуры технического обслуживания насосов необходимо для долгосрочной надежности.

• Используйте точные инструменты: Применяйте индикаторы часового типа или лазерные системы для измерения центровки вала до и после подключения трубопровода.

• Документируйте всё: Ведите подробные записи показаний центровки. Эти данные помогают выявить постепенные изменения, вызванные осадкой фундамента или термическими циклами.

• Обучайте свою команду: Обучите операторов и техников распознавать звуки и вибрации, связанные с проблемами центровки насоса.

• Проверка после остановок: Всегда проверяйте центровку заново после крупных ремонтов трубопровода, модификаций системы или длительных остановок, так как эти события могут создавать новые напряжения.

Заключение: Малая деформация ведет к большим последствиям

Деформация трубопровода может показаться незначительной деталью монтажа, но ее влияние на производительность и надежность насоса огромно. Это тихий убийца, который подрывает работу даже самого надежного оборудования, приводя к разочаровывающему циклу ремонтов и простоев.

Относясь к монтажу трубопровода с такой же тщательностью, как и к центровке валов, вы можете устранить эту разрушительную силу. Помните золотое правило: трубопроводы должны присоединяться к насосу без усилий. Сделайте предотвращение напряжений в трубопроводе основной частью процесса центровки, а не второстепенной мыслью. Этот подход обеспечивает более длительный срок службы уплотнений, плавную работу и более надежную систему в целом.
