Остановите кавитацию с помощью правильной установки насоса

Во многих неэффективных насосных системах скрывается коварный враг. Он звучит как грохот гравия в трубах, и его последствия столь же разрушительны. Это явление — кавитация, образование и быстрое схлопывание пузырьков пара внутри насоса. Этот процесс порождает мощные ударные волны, которые разрушают рабочие колеса, выводят из строя механические уплотнения и вызывают сильную вибрацию, что приводит к резкому падению производительности.

Хотя кавитация может показаться сложной гидравлической проблемой, её первопричина часто кроется в чём-то гораздо более контролируемом: в первоначальном монтаже. Многие проблемы с кавитацией можно полностью избежать, уделив внимание правильной установке и грамотному проектированию трубопроводов. В этой статье будет объяснено, как правильный монтаж насоса является вашей главной защитой от кавитации, обеспечивая эффективную работу вашего оборудования на долгие годы.

Что вызывает кавитацию насоса?

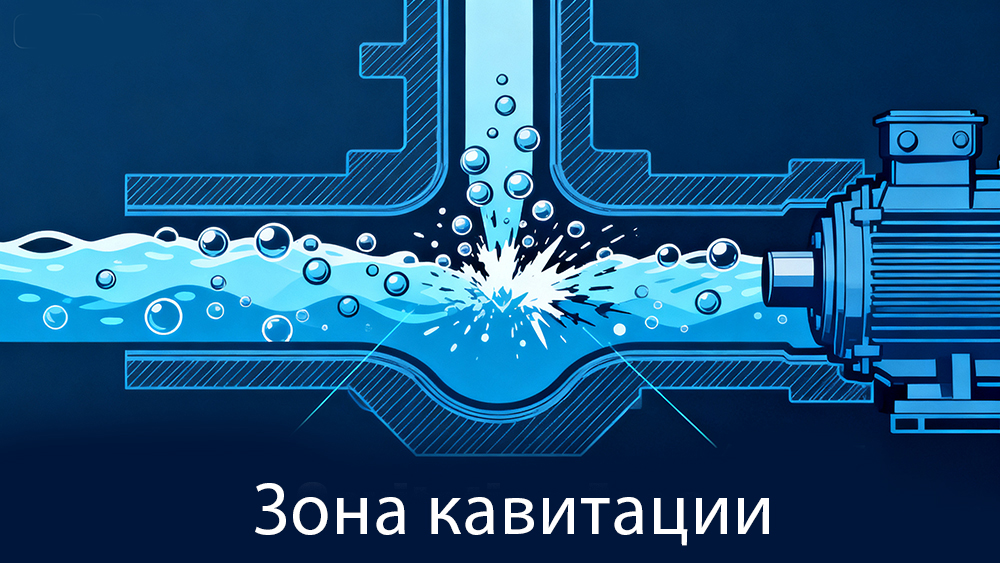

Кавитация возникает, когда давление жидкости на входе в насос падает ниже её давления насыщенного пара. При таком низком давлении жидкость, по сути, закипает при низкой температуре, образуя пузырьки пара. Когда эти пузырьки попадают в зоны более высокого давления внутри насоса, они резко схлопываются, или имплодируют. Эта имплозия и является причиной характерного шума и повреждений.

Несколько факторов способствуют этому падению давления:

• Низкое давление на всасывании: Наиболее частая причина — недостаточный доступный кавитационный запас (NPSHa). Если доступный напор не больше напора, требуемого насосом (NPSHr), кавитация почти неизбежна.

• Высокая температура жидкости: У нагретых жидкостей давление пара выше, что делает их более склонными к вскипанию и образованию пузырьков.

• Неудачная конфигурация трубопровода: Длинные, зауженные всасывающие линии или слишком большое количество изгибов и фитингов увеличивают потери на трение, снижая давление на входе в насос.

• Чрезмерная скорость насоса: Слишком быстрая работа насоса может создавать значительные перепады давления в области входа в рабочее колесо.

Полезно различать всасывающую кавитацию (вызванную низким давлением на входе) и кавитацию на нагнетании (вызванную чрезмерно высоким давлением на выходе), однако проблемы на стороне всасывания встречаются гораздо чаще и являются основным фокусом правильной практики монтажа.

Распознавание предупреждающих признаков кавитации

Кавитация не бывает незаметной. Если знать, что искать, признаки очевидны. Игнорирование их приведет к дорогостоящему ремонту и незапланированным простоям.

• Шум: Самый классический симптом — громкий rattling, скрежет или потрескивание, часто описываемый как перекачивание камней или гравия.

• Вибрация: Мощное схлопывание пузырьков пара создает значительную вибрацию, которую можно ощутить на корпусе насоса и прилегающих трубопроводах.

• Падение производительности: Вы можете заметить колебания давления нагнетания, более низкий, чем ожидалось, расход или увеличение потребляемой мощности двигателя.

• Повреждение рабочего колеса: Во время технического обслуживания вы увидите каверны и эрозию на лопатках рабочего колеса, выглядящие так, будто металл был изъеден.

• Отказ уплотнений: Интенсивная вибрация, вызванная кавитацией, создает огромную нагрузку на механические уплотнения, приводя к частым протечкам.

Как правильный монтаж насоса предотвращает кавитацию

Предотвращение кавитации насоса — это не поиск волшебного решения постфактум; это правильное проектирование и монтаж системы с самого начала. Правильная установка насоса обеспечивает плавный, беспрепятственный поток жидкости к всасывающему патрубку насоса. Это поддерживает достаточный запас давления над давлением пара жидкости, создавая здоровый кавитационный запас (NPSH) и лишая кавитацию возможности возникнуть.

Следование установленным лучшим практикам во время механического монтажа и прокладки трубопроводов является наиболее эффективной стратегией для достижения долгого и беспроблемного срока службы вашего насоса.

Лучшие практики по всасывающему трубопроводу

Всасывающая сторона — это то место, где битва с кавитацией выигрывается или проигрывается. Более 80% проблем с насосами возникают именно здесь. Соблюдение этих лучших практик по всасывающему трубопроводу не подлежит обсуждению.

Используйте правильный диаметр трубы

Всасывающая труба всегда должна быть того же размера, что и всасывающий патрубок насоса, или, предпочтительно, на один размер больше. Использование трубы большего диаметра снижает скорость жидкости и минимизирует потери на трение, что напрямую увеличивает NPSHa.

Делайте всасывающие линии короткими и прямыми

Сведите к минимуму длину всасывающей линии и количество фитингов, таких как отводы и клапаны. Каждый компонент добавляет трение и способствует падению давления. Короткий и прямой путь всегда лучше.

Обеспечьте подпор (затопленный всас)

По возможности устанавливайте насос ниже уровня жидкости в питающем резервуаре. Этот "затопленный всас" создает положительный статический напор, который помогает проталкивать жидкость в насос, значительно улучшая запас по NPSH.

Правильно используйте эксцентриковые переходники

Если вам нужно уменьшить размер трубы для соединения с входным патрубком насоса, используйте эксцентриковый переходник с плоской стороной вверху. Это предотвращает скопление воздуха в верхней точке трубы, что может вызвать паровую пробку и кавитацию.

Обеспечьте достаточный прямой участок

Установите прямой участок трубы длиной не менее 5–10 диаметров трубы непосредственно перед всасывающим фланцем насоса. Это позволяет потоку стабилизироваться и поступить на вход рабочего колеса без турбулентности. Никогда не устанавливайте отвод непосредственно на всасывающий патрубок насоса.

Ключевые проверки системы и монтажа

Помимо компоновки трубопровода, другие системные факторы играют crucial role.

Высота установки насоса и рабочая точка

Тщательно продумайте высоту установки насоса относительно источника жидкости, чтобы обеспечить достаточный статический напор. Также работайте на насосе вблизи его точки наилучшего КПД (BEP) на кривой насоса. Работа слишком далеко справа (высокий расход) или слева (низкий расход) может вызвать кавитацию.

Проверка перед пуском

Перед вводом в эксплуатацию проверьте следующие критические пункты:

• Центровка: Перепроверьте центровку насоса и двигателя после подключения всего трубопровода, чтобы устранить любые напряжения от труб.

• Запас по NPSH: Рассчитайте NPSHa вашей системы и убедитесь, что он превышает NPSHr насоса с безопасным запасом.

• Продувка: Убедитесь, что насос и всасывающий трубопровод полностью заполнены жидкостью, а весь воздух удален.

• Задвижки: Убедитесь, что всасывающий клапан полностью открыт, а напорный клапан частично открыт, чтобы предотвратить работу насоса на закрытую задвижку при запуске.

Дросселирование только на напорной стороне

Никогда не используйте клапан на всасывающей стороне для регулирования расхода. Дросселирование всасывающего трубопровода создает значительное падение давления и является верным способом вызвать кавитацию. Всегда регулируйте поток с помощью напорного клапана.

Долгосрочное техническое обслуживание и мониторинг

Ваша работа не заканчивается после запуска. Регулярный мониторинг помогает выявить развивающиеся проблемы.

• Прислушивайтесь к необычным шумам и следите за уровнем вибрации.

• Во время планового технического обслуживания проверяйте рабочее колесо на наличие признаков кавитационной эрозии или разрушения.

• Содержите всасывающие фильтры и сетчатые фильтры в чистоте, чтобы предотвратить засорение, которое может ограничить поток.

• Если условия в системе изменяются (например, повышается температура или используются другие жидкости), пересчитайте запас NPSH.

Заключение: Правильный монтаж — лучшая защита

Кавитация — это разрушительная сила, но она не неизбежна. Хотя это сложная гидравлическая проблема, ее предотвращение часто сводится к фундаментальным практикам монтажа. Сосредоточившись на правильном проектировании всасывающего трубопровода, обеспечив достаточный запас NPSH и выполнив тщательные проверки перед запуском, вы можете создать систему, изначально устойчивую к кавитации.

Правильно установленный насос — это лучшая защита от шума, вибрации и повреждений, которые вызывает кавитация. Отнеситесь к процессу монтажа с должной тщательностью, и ваш насос вознаградит вас плавной, эффективной и долговечной работой.
