Как рассчитать точку максимальной эффективности насоса (BEP)

У каждого насоса есть 【золотая середина】, в которой он работает оптимально, балансируя между расходом, давлением и энергопотреблением. Это известно как точка наивысшего КПД (Best Efficiency Point, BEP). Эксплуатация насоса вблизи его BEP имеет решающее значение для максимизации энергоэффективности, обеспечения долгосрочной надежности и продления срока его службы.Значительное отклонение от этой точки приводит к увеличению затрат, повышенному износу и потенциальному отказу системы.

Это руководство расскажет вам, что означает BEP для производительности насоса, как определить и рассчитать его, и как применить эти знания в ваших реальных системах. Вы научитесь использовать кривые производительности насоса и основные формулы, чтобы обеспечить работу вашего оборудования в соответствии с расчетными параметрами.

Понимание концепции BEP

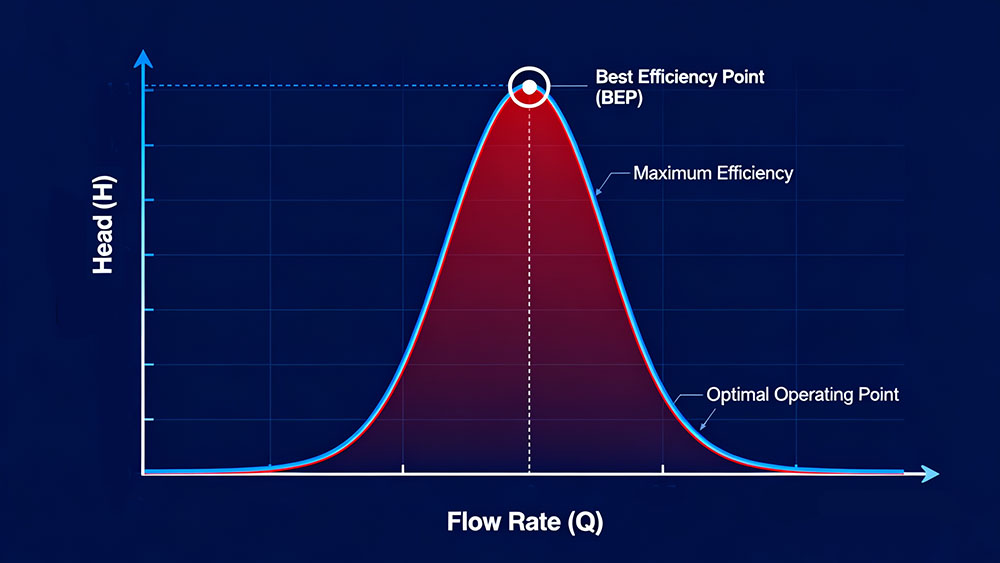

Точка наивысшего КПД (BEP) — это точка на кривой производительности насоса, в которой достигается его наивысший гидравлический КПД. При этом конкретном значении расхода и напора насос преобразует максимальное количество подводимой мощности в движение жидкости. Это представляет собой идеальный баланс между выходной мощностью насоса и его энергопотреблением.

BEP — это расчетная точка, в которой геометрия рабочего колеса и гидравлика корпуса идеально согласованы. Работа в этой точке минимизирует турбулентность, рециркуляцию и другие гидравлические нестабильности. Это приводит к наиболее плавной и стабильной работе, что напрямую означает меньшую вибрацию, снижение нагрузки на подшипники и уплотнения и увеличение срока службы насоса. BEP обычно указывается непосредственно на кривой производительности насоса от производителя.

Почему BEP важен для производительности насоса

Эксплуатация насоса вдали от его BEP может иметь серьезные последствия. Когда насос работает слишком далеко слева от BEP (условия низкого расхода), это может привести к таким проблемам, как внутренняя рециркуляция, увеличенная радиальная нагрузка и более высокие температуры. И наоборот, работа слишком далеко справа (условия высокого расхода) может вызвать кавитацию, которая разрушает рабочее колесо и корпус и создает чрезмерную вибрацию.

Оба сценария приводят к значительному падению КПД насоса, что означает, что больше энергии тратится впустую в виде тепла и шума, увеличивая эксплуатационные расходы. Эти неэффективные режимы работы создают механическую нагрузку на компоненты насоса, включая вал, подшипники и механические уплотнения. Результатом являются более частые поломки, более высокие затраты на техническое обслуживание и сокращение общего срока службы оборудования. Поддержание работы вблизи BEP является фундаментальным условием надежности системы.

Ключевые параметры для расчета BEP

Чтобы рассчитать КПД насоса и найти его BEP, необходимо понимать несколько ключевых параметров. Эти измерения составляют основу для оценки производительности насоса.

• Расход (Q): Это объем жидкости, перекачиваемой насосом за определенное время. Обычно измеряется в галлонах в минуту (GPM) или кубических метрах в час (м³/ч).

• Полный напор (H): Напор представляет собой полную энергию, которую насос сообщает жидкости. Он выражается в единицах высоты, обычно в футах или метрах, и учитывает перепады высот, потери на трение и давление.

• Потребляемая мощность (P): Это механическая или электрическая мощность, потребляемая насосом для перемещения жидкости. Измеряется в лошадиных силах (л.с.) или киловаттах (кВт).

• КПД (η): Отношение полезной работы, совершаемой насосом (гидравлическая мощность), к потребляемой им мощности (мощность на валу). Выражается в процентах.

Формула для расчета КПД насоса

КПД насоса (η) рассчитывается путем сравнения выходной мощности жидкости с входной механической мощностью. Формула позволяет определить КПД в различных рабочих точках, чтобы точно определить пиковое значение, которое и является точкой оптимального КПД (BEP).

Общая формула выглядит следующим образом:

η (%) = (Q × H × SG) / (3960 × P)

Where:

• η — КПД насоса.

• Q — расход в галлонах в минуту.

• H — общая высота головы в футах.

• SG — удельный вес жидкости (для воды SG равен 1).

• P — потребляемая мощность в лошадиных силах (л.с.).

• 3960 — константа преобразования.

Рассчитав КПД в нескольких точках рабочего диапазона насоса, можно построить кривую КПД. Самая высокая точка на этой кривой соответствует точке максимального КПД.

Использование кривых производительности насоса для определения оптимальной эффективности

Самый простой способ определить максимальную эффективность насоса — использовать график производительности, предоставленный производителем. Этот график графически отображает характеристики насоса, отображая зависимость напора, мощности и КПД от расхода.

Чтобы найти точку оптимального КПД на кривой насоса, выполните следующие действия:

1. Найдите кривую эффективности: найдите кривую на графике с надписью 【Эффективность】 или 【η】. Обычно это параболическая кривая с пиком и спадом.

2. Найдите пик: проведите линию по этой кривой до её наивысшей точки. Этот пик соответствует максимально возможной эффективности насоса.

3. Определите наилучший эффективный расход и напор: от пика кривой эффективности проведите вертикальную линию вниз к горизонтальной оси (Расход) и горизонтальную линию поперёк к вертикальной оси (Напор). Соответствующие значения представляют собой расход и напор в точке наилучшего КПД.

Интерпретация этой диаграммы позволяет увидеть, как изменяется эффективность при отклонении от BEP, что помогает понять эксплуатационные компромиссы.

Инструменты и методы определения BEP

Помимо использования кривых производителя, существует несколько других методов, помогающих определить BEP насоса, особенно для существующих систем.

• Программное обеспечение производителя: Многие производители насосов предлагают специализированное программное обеспечение, которое позволяет ввести параметры вашей системы и выбрать насос, который будет работать на или вблизи его BEP.

• Полевые испытания: Для насосов, уже находящихся в эксплуатации, вы можете провести полевые испытания с помощью портативных приборов. Расходомеры, манометры и анализаторы мощности собирают данные в реальном времени о расходе, напоре и потребляемой мощности, позволяя рассчитать текущую эксплуатационную эффективность насоса.

• Вычислительная гидродинамика (CFD): Для высокосложных или критически важных систем CFD-анализ позволяет создать цифровую симуляцию насоса и системы. Этот 【цифровой двойник】 позволяет инженерам моделировать поведение жидкости и точно прогнозировать BEP в различных условиях без физических испытаний.

Как поддерживать работу вблизи BEP

Знать BEP вашего насоса — это только полдела; цель заключается в том, чтобы поддерживать работу в этой точке. Правильное проектирование и управление системой необходимы для поддержания высокой эффективности.

• Проектирование системы: Правильный подбор размеров труб, выбор подходящих клапанов и минимизация изгибов и фитингов снижают трение в системе (потери напора). Это помогает обеспечить пересечение кривой системы с кривой насоса вблизи BEP.

• Частотные преобразователи (VFD): Частотный преобразователь — один из наиболее эффективных инструментов управления работой насоса. Он регулирует скорость двигателя насоса в соответствии с изменяющимися потребностями системы, позволяя насосу поддерживать свой BEP в более широком диапазоне расходов.

• Регулярный мониторинг производительности: Регулярный мониторинг ключевых показателей, таких как расход, давление и потребляемая мощность, помогает обнаружить любое отклонение от условий BEP. Регистрация данных и трендовый анализ могут сигнализировать о таких проблемах, как износ, засорение или изменения в потребностях системы, позволяя проводить упреждающее техническое обслуживание.

Распространенные ошибки и заблуждения

Несколько типичных ошибок могут привести к неэффективной работе насоса. Их избегание — ключ к надежной системе.

• Игнорирование взаимодействия с кривой системы: Рабочая точка насоса — это место пересечения характеристики насоса и характеристики системы. Многие инженеры сосредотачиваются только на характеристике насоса, забывая, что изменения в системе (например, закрытие клапана) сместят рабочую точку от BEP.

• Предположение о фиксированном BEP: BEP насоса может меняться со временем. Износ рабочего колеса или его обточка изменят рабочую характеристику и сместят BEP.

• Завышение мощности насосов: Распространенная ошибка — выбирать насос, который слишком велик для применения 【на всякий случай.】 Это часто заставляет насос работать далеко слева от его BEP, что приводит к хронической неэффективности и механическим проблемам.

Заключение

Точка наивысшего КПД (BEP) определяет идеальные условия эксплуатации для любого насоса. Понимая, рассчитывая и проектируя системы для работы на BEP или вблизи него, вы можете получить значительные преимущества. К ним относятся более низкое энергопотребление, сокращение затрат на техническое обслуживание, меньший износ компонентов и значительно более длительный срок службы вашего оборудования.

Чтобы обеспечить оптимальную работу ваших систем, сделайте анализ BEP стандартной частью процедур выбора и обслуживания насосов. Поощряйте периодические испытания производительности и регистрацию данных, чтобы убедиться, что ваши насосы продолжают работать в своем оптимальном режиме, обеспечивая надежную работу на долгие годы.
