Конденсаторы для водяных насосов: полное руководство

Ваш водяной насос — это сердце вашей системы водоснабжения, но что заставляет это сердце биться правильно? Часто это небольшой цилиндрический компонент под названием конденсатор. Когда двигатель вашего насоса гудит, но не запускается, или давление воды неожиданно падает, вероятным виновником является неисправный конденсатор. Понимание этой критически важной детали может уберечь вас от дорогостоящего ремонта и неудобных простоев.

Это руководство проведет вас через все, что вам нужно знать о конденсаторах для водяных насосов. Мы рассмотрим, почему они так важны, как определить различные типы и что делать, когда один из них выходит из строя. Вы научитесь выбирать, проверять и заменять конденсатор, что позволит вам поддерживать бесперебойный поток воды.

Почему конденсаторы критически важны для двигателей водяных насосов?

Однофазные электродвигатели, такие как те, что используются в большинстве бытовых водяных насосов, нуждаются в дополнительном электрическом толчке для запуска и эффективной работы. Конденсатор обеспечивает этот толчок. Он накапливает и высвобождает электрическую энергию, создавая вторую фазу питания, которая помогает обмоткам двигателя генерировать необходимое вращающееся магнитное поле.

Без исправного конденсатора ваш двигатель насоса может с трудом запускаться, работать с пониженной мощностью или вообще не работать. Распространенные проблемы, вызванные неисправным конденсатором, включают гудящий двигатель, который не вращается, частое срабатывание автоматических выключателей и заметное снижение производительности. Игнорирование этих признаков может привести к более серьезному повреждению двигателя.

Типы конденсаторов в водяных насосах

Водяные насосы обычно используют один или два типа конденсаторов: пусковые и рабочие. Хотя они выглядят похоже, они выполняют очень разные функции.

Пусковые конденсаторы

Пусковой конденсатор обеспечивает мощный, кратковременный электрический толчок, чтобы преодолеть инерцию и заставить двигатель вращаться из состояния покоя. Как только двигатель достигает примерно 75% своей полной скорости, центробежный выключатель отключает пусковой конденсатор от цепи. Они предназначены для периодического использования и не могут находиться в цепи непрерывно.

Рабочие конденсаторы

Рабочий конденсатор остается в цепи двигателя все время работы насоса. Его задача — улучшать рабочий КПД двигателя, коэффициент мощности и крутящий момент. Это приводит к более плавной, тихой работе и снижению энергопотребления. Рабочие конденсаторы заполнены маслом и предназначены для непрерывной работы.

Ключевое различие заключается в их применении и рабочем цикле. Пусковые конденсаторы обеспечивают кратковременный импульс для запуска, а рабочие конденсаторы обеспечивают постоянную поддержку для эффективности. Некоторые двигатели используют только рабочий конденсатор, в то время как другие используют и пусковой, и рабочий конденсатор для оптимальной производительности.

Как выбрать правильный конденсатор

При замене конденсатора водяного насоса вы должны выбрать правильный. Использование неподходящего конденсатора может повредить двигатель или просто не работать.

Соответствие номинальному напряжению и емкости

Каждый конденсатор имеет две основные характеристики: емкость (измеряется в микрофарадах, мкФ или MFD) и напряжение (VAC).

• Емкость (мкФ): Вы должны соответствовать номиналу микрофарад нового конденсатора оригиналу. Слишком низкое значение может не обеспечить достаточной мощности для запуска или работы двигателя, а слишком высокое значение может вызвать избыточный ток и перегрев двигателя.

• Напряжение (VAC): Номинальное напряжение на заменяемом конденсаторе должно быть равно или больше оригинала. Например, вы можете безопасно заменить конденсатор на 370 VAC на конденсатор на 440 VAC, но не наоборот. Более низкое номинальное напряжение приведет к преждевременному выходу конденсатора из строя.

Характеристики двигателя и безопасность

Всегда проверяйте правильные характеристики конденсатора на шильдике двигателя или в техническом руководстве насоса. При замене конденсатора также разумно учитывать физические размеры, чтобы убедиться, что он поместится в корпус. Придерживайтесь проверенных брендов, чтобы обеспечить качество и надежность.

Признаки неисправного конденсатора

Конденсаторы — это распространенная точка отказа в электродвигателях. Распознавание ранних предупреждающих признаков может предотвратить дальнейшее повреждение. Вот некоторые ключевые признаки неисправного конденсатора, на которые следует обратить внимание:

• Гудение двигателя насоса или невозможность запуска: Это самый распространенный симптом. Двигатель получает питание, но ему не хватает (толчка) от конденсатора, чтобы начать вращаться.

• Слабое давление воды: Неисправный рабочий конденсатор может привести к потере мощности двигателем, что приведет к снижению производительности насоса и слабому давлению воды.

• Перегрев или срабатывание автоматических выключателей: Неправильный или неисправный конденсатор может вызвать потребление двигателем чрезмерного тока, что приводит к перегреву и частому срабатыванию автоматических выключателей.

Проверка конденсаторов насоса

Если вы подозреваете проблему, вы можете проверить конденсатор. Прежде чем начать, всегда проводите визуальный осмотр. Ищите вздутый корпус, любые признаки утечки масла или следы гари на клеммах. Это явные показатели отказа, и конденсатор следует немедленно заменить.

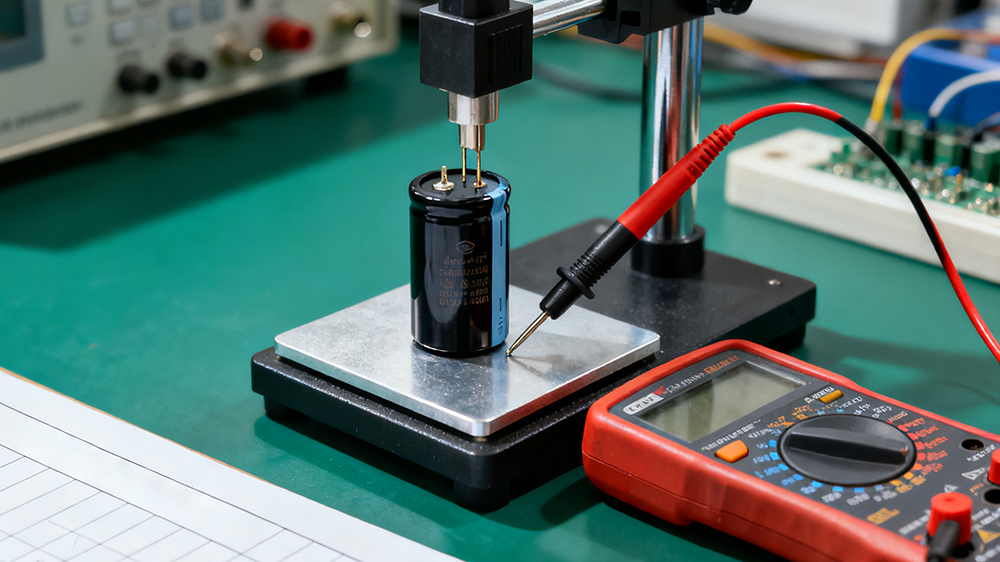

Использование мультиметра или измерителя емкости

Для более точной проверки вам понадобится мультиметр с настройкой измерения емкости (мкФ или MFD).

Пошаговая процедура проверки конденсатора:

1. ОТКЛЮЧИТЕ ПИТАНИЕ: Выключите питание насоса на автоматическом выключателе. Убедитесь, что питание отключено, с помощью мультиметра.

2. РАЗРЯДИТЕ КОНДЕНСАТОР: Это критически важный шаг безопасности. Конденсаторы хранят высоковольтный заряд даже при отключенном питании. Аккуратно поместите лезвие изолированной отвертки на обе металлические клеммы, чтобы создать короткое замыкание и разрядить накопленную энергию. Вы можете увидеть небольшую искру.

3. Отсоедините провода: Запомните, где были подключены провода, затем аккуратно снимите их с клемм конденсатора.

4. Настройте мультиметр: Переключите мультиметр на настройку измерения емкости (мкФ).

5. Проверьте конденсатор: Прикоснитесь щупами мультиметра к двум клеммам конденсатора. Показание должно находиться в пределах диапазона допуска, указанного на конденсаторе (обычно +/- 5% или 10%). Например, конденсатор на 20 мкФ с допуском +/- 5% должен показывать от 19 мкФ до 21 мкФ.

Если показание далеко выходит за этот диапазон или показывает ноль, конденсатор вышел из строя и его необходимо заменить.

Замена и обслуживание конденсатора

Замена конденсатора — это простая задача, если вы соблюдаете правильные процедуры безопасности.

Пошаговый процесс замены:

1. Отключите питание: Убедитесь, что автоматический выключатель для насоса выключен.

2. Разрядите старый конденсатор: Как описано в разделе проверки, безопасно разрядите конденсатор с помощью изолированной отвертки.

3. Извлеките старый конденсатор: Отсоедините провода и открутите ремешок, удерживающий конденсатор на месте.

4. Установите новый конденсатор: Закрепите новый конденсатор с помощью монтажного ремешка. Подключите провода к клеммам точно так же, как они были подключены на старом конденсаторе.

5. Восстановите питание: Закройте крышку конденсатора, включите питание на автоматическом выключателе и проверьте работу насоса.

Для профилактического обслуживания конденсатора периодически проверяйте
