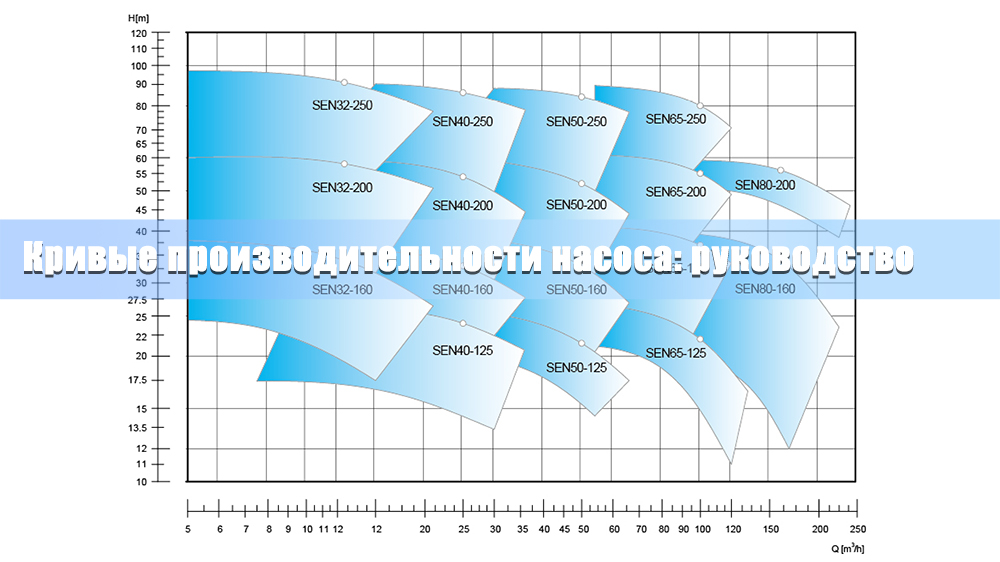

Полное руководство по пониманию кривых производительности насоса

Выбор подходящего насоса — это не просто подбор мощности или размера трубы; это наука, которая вращается вокруг одного критически важного инструмента: кривой насоса. Этот график является ключом к обеспечению эффективной, надежной и рентабельной работы насоса. Независимо от того, управляете ли вы водоснабжением, системами ОВКВ, орошением или сложными промышленными процессами, умение читать кривую насоса — это важнейший навык. Он позволяет выйти за рамки догадок и принимать основанные на данных решения, которые предотвращают преждевременный выход оборудования из строя и бесполезные энергозатраты.

Это руководство расскажет вам всё, что нужно знать о кривых насосов. Мы дадим определение, что это такое, разберем их ключевые элементы и покажем, как их интерпретировать для практического применения. Вы научитесь выбирать правильный насос, устранять проблемы с производительностью и избегать распространенных ошибок, которые приводят к дорогостоящим неэффективностям.

Что такое кривая насоса?

Кривая производительности насоса — это график, иллюстрирующий возможности насоса при определенной скорости. Созданная производителем в ходе контролируемых испытаний, она показывает взаимосвязь между расходом насоса и создаваемым им давлением (напором). По сути, она точно показывает, как насос будет работать в различных условиях.

Цель кривой насоса — подобрать насос к конкретным требованиям системы. Каждая трубопроводная система имеет свою собственную «кривую системы», которая представляет собой напор, необходимый для перемещения жидкости через нее при разных расходах. Пересечение кривой насоса и кривой системы определяет рабочую точку — фактические расход и напор, при которых насос будет работать. Правильное соответствие гарантирует, что насос работает вблизи своей наиболее эффективной точки, экономя энергию и уменьшая износ.

Ключевые элементы кривой насоса

Стандартная графическая кривая насоса содержит несколько линий, каждая из которых представляет собой различный показатель производительности. Их понимание крайне важно для полного анализа.

Связь расхода (Q) и напора (H)

Это основная кривая на графике. Горизонтальная ось представляет расход (Q), обычно измеряемый в галлонах в минуту (GPM) или кубических метрах в час (м³/ч). Вертикальная ось показывает напор (H) — высоту, на которую насос может поднять жидкость, измеряемую в футах или метрах. Эта кривая, как правило, понижается слева направо, показывая, что с увеличением расхода напор, который может создать насос, уменьшается.

Точка наилучшего КПД (BEP)

Точка наилучшего КПД (BEP) — это точка на кривой производительности, в которой насос работает с максимальной эффективностью. Это идеальный рабочий диапазон. Работа насоса в точке BEP или близко к ней минимизирует потребление энергии и снижает нагрузку на такие компоненты, как подшипники и уплотнения, что приводит к увеличению срока службы. Работа слишком далеко слева или справа от BEP вызывает гидравлический дисбаланс, который может привести к вибрации, кавитации и преждевременному выходу из строя.

Кривая КПД

Эта кривая, часто показываемая пунктирной линией, иллюстрирует эффективность насоса в процентах в пределах его диапазона расхода. Обычно она начинается с низкого значения, достигает пика в точке BEP, а затем снова снижается. Эта кривая помогает визуализировать, какая часть энергии, потребляемой двигателем, преобразуется в полезную работу (перемещение жидкости).

Кривая потребляемой мощности

Кривая мощности показывает, сколько мощности (в лошадиных силах или киловаттах) требуется насосу при разных расходах. Она помогает выбрать правильный размер двигателя и прогнозировать затраты на электроэнергию. Кривая обычно возрастает с увеличением расхода, подтверждая, что для перемещения большего объема жидкости требуется больше мощности.

Кривая NPSH (Кавитационный запас)

Кривая Required NPSH (NPSHr) крайне важна для предотвращения кавитации — образования и схлопывания паровых пузырьков, которые могут серьезно повредить насос. Эта кривая показывает минимальное давление, требуемое на всасывающем патрубке насоса, чтобы предотвратить испарение жидкости. Чтобы избежать кавитации, доступный кавитационный запас (NPSHa) в вашей системе всегда должен быть больше, чем NPSHr, указанный на кривой.

Как читать и интерпретировать кривые насоса

Как только вы поймете элементы, вы сможете использовать график для принятия обоснованных решений.

1. Совместите кривую системы с кривой насоса:Сначала рассчитайте кривую вашей системы на основе потерь на трение в трубах и статического напора. Нанесите эту кривую на тот же график, что и кривую насоса. Точка пересечения двух кривых является вашей рабочей точкой.

2. Определите рабочую точку:Это пересечение показывает фактически достижимые расход и напор. Проверьте, где находится эта точка относительно КПД. В идеале она должна находиться в пределах «предпочтительного рабочего диапазона» (POR), обычно определяемого как 70–120% от расхода в точке КПД.

3. Распознайте неэффективную работу или завышенный размер:Если рабочая точка находится далеко слева от КПД, насос имеет завышенный размер. Он будет создавать избыточное давление, расходовать энергию и страдать от высокой радиальной нагрузки. Если она находится далеко справа, насос имеет заниженный размер и может не справляться с требованиями по расходу, подвергаясь риску кавитации.

4. Рассмотрите возможность использования приводов с переменной скоростью (VSD):VSD изменяет скорость насоса, что, в свою очередь, смещает кривую насоса. Снижение скорости перемещает кривую вниз и влево, позволяя скорректировать рабочую точку для эффективного соответствия изменяющимся требованиям системы. Это гораздо эффективнее, чем использование дроссельной заслонки, которая расходует энергию впустую.

Практическое применение кривых насосов

Кривые насосов — это не просто теоретический инструмент; они имеют прямое практическое применение во многих сценариях.

• Выбор правильного насоса:Для любого применения, будь то повышение давления в системе водоснабжения дома, сельскохозяйственное орошение или промышленный химический процесс, кривая насоса является основным инструментом выбора. Она позволяет сравнивать разные модели и размеры, чтобы найти ту, которая наилучшим образом соответствует требованиям вашей системы по расходу и напору.

• Диагностика проблем с насосом:Если система работает не так, как ожидалось, кривая насоса может помочь диагностировать проблему. Измерив фактический расход и давление, вы можете построить текущую рабочую точку. Если она находится не там, где должна быть, это может указывать на засор, утечку, износ рабочего колеса или изменение условий в системе.

• Прогнозирование затрат на электроэнергию:Используя кривую потребляемой мощности, вы можете определить энергию, необходимую для работы насоса в вашей рабочей точке. Это позволяет точно прогнозировать эксплуатационные расходы и помогает обосновать инвестиции в более эффективные насосы или VSD.

• Сравнение разных насосов:Когда перед вами несколько вариантов, вы можете наложить их кривые друг на друга, чтобы увидеть, какой из них обеспечивает лучшую эффективность в желаемой рабочей точке. Насос с несколько более высокой начальной стоимостью, но с лучшей эффективностью может сэкономить тысячи на энергии в течение всего срока службы.

Распространенные ошибки и неверные толкования

Даже при наличии правильных данных неверная интерпретация может привести к неправильному выбору и эксплуатации насоса.

• Выбор по максимальному расходу или напору:Выбор насоса, основываясь исключительно на его максимальных значениях расхода или напора, — распространенная ошибка. Насос редко работает в этих крайних точках и будет крайне неэффективен. Основное внимание всегда должно быть уделено рабочей точке.

• Игнорирование требований NPSH:Неспособность обеспечить, чтобы NPSHa системы превышало NPSHr насоса, — прямой путь к кавитационным повреждениям. Это особенно критично в системах с подъемом всасывания или горячими жидкостями.

• Эксплуатация далеко от BEP:Постоянная работа насоса вдали от его BEP (точки наилучшего КПД) значительно увеличивает износ, что приводит к частым ремонтам и сокращению срока службы. Это основная причина выхода насоса из строя.

• Неучет изменений в системе:Со временем системы меняются. Трубы корродируют, фильтры засоряются, а потребность может возрасти. Эти изменения влияют на кривую системы, смещая рабочую точку. Необходимы регулярные оценки системы, чтобы насос оставался эффективным.

Дополнительные аспекты

Для более сложных систем требуется более глубокое понимание динамики насоса.

• Многонасосные системы:При параллельной работе насосов их расходы суммируются при одинаковом напоре. При последовательной работе их напоры суммируются при одинаковом расходе. Для анализа производительности таких конфигураций создаются специальные суммарные кривые.

• Законы подобия (Affinity Laws):Эти законы описывают, как производительность насоса меняется со скоростью или диаметром рабочего колеса. Они являются основополагающими для понимания влияния частотно-регулируемых приводов (VSD) или подрезки рабочего колеса (его механической обработки до меньшего диаметра для снижения производительности).

• Заводские характеристики:Всегда обращайтесь к сертифицированным характеристикам конкретного производителя. Универсальные кривые могут вводить в заблуждение. Производители также предоставляют детальные данные по материалам, температурным пределам и поправкам на вязкость.

• Программные инструменты:Современное инженерное программное обеспечение может упростить анализ кривых насоса. Эти инструменты могут автоматически рассчитывать кривые системы, строить рабочие точки и сравнивать несколько насосов, экономя значительное время и снижая вероятность ошибки.

Заключение

Кривые насоса — это основа грамотного выбора насоса и надежной работы системы. Они дают полную картину производительности насоса, позволяя выбрать наиболее эффективное оборудование для ваших нужд, спрогнозировать энергопотребление и эффективно устранять неполадки. Научившись читать и интерпретировать эти диаграммы, вы превращаете выбор насоса из искусства в науку.

В перспективе отрасль движется в сторону моделей цифровых двойников и мониторинга на основе Интернета вещей (IoT). Эти технологии будут предоставлять данные о производительности в реальном времени, позволяя проводить динамическую оптимизацию и прогнозное техническое обслуживание. Однако фундаментальные принципы работы с кривой насоса останутся ядром понимания и управления производительностью насоса на долгие годы вперед.
