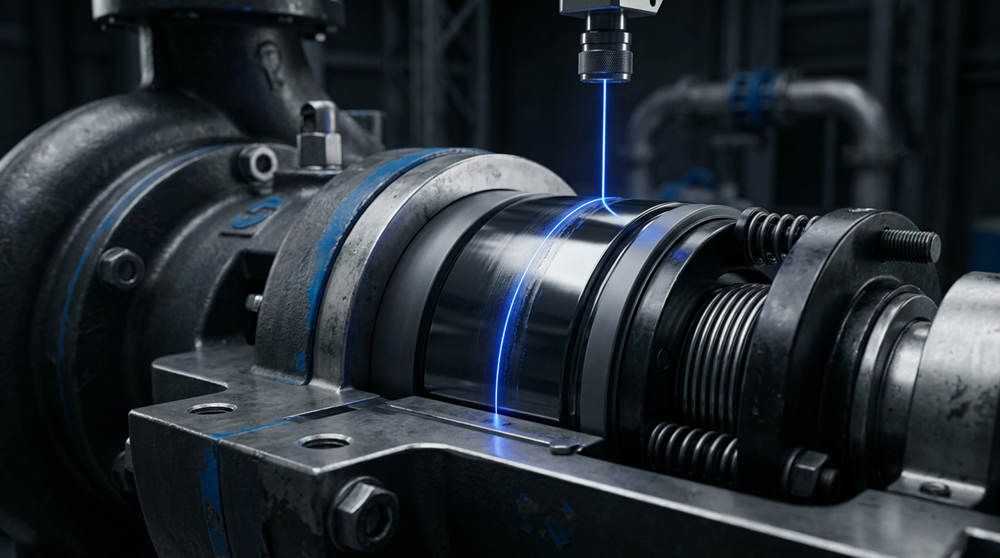

Руководство по устранению неисправностей механических уплотнений насосов

Замена протекающего торцевого уплотнения насоса без выявления первопричины гарантирует будущие отказы. Инженеры должны рассматривать вышедшее из строя механическое уплотнение как место преступления для диагностики. Анализируя конкретные износовые паттерны — такие как термическое растрескивание, фреттинг, набухание эластомера или абразивное бороздование — ремонтные бригады могут точно определить гидравлические, механические или химические проблемы, разрушающие насос, и применить постоянные корректирующие действия.

Замена протекающего механического уплотнения без выявления первопричины — это как наложить пластырь на огнестрельную рану. Немедленное кровотечение может остановиться, но основное повреждение остаётся необработанным. В течение нескольких месяцев, а возможно, даже недель, промышленный насос снова выйдет из строя. Этот цикл слепой замены истощает бюджеты на техническое обслуживание, увеличивает затраты на рабочую силу и серьёзно влияет на общую надёжность установки.

Утечка — это просто симптом более крупной системной неисправности. Чтобы разорвать цикл «работа до отказа», инженеры по надёжности и руководители технического обслуживания должны изменить свою точку зрения. Необходимо ввести концепцию вышедшего из строя торцевого уплотнения насоса как места преступления для криминалистики. Повреждённые компоненты содержат критические улики. Читая характерные следы износа, оставленные на поверхностях уплотнения и эластомерах, инженеры могут точно диагностировать гидравлическую или механическую проблему, разрушающую оборудование.

Анализ этих компонентов позволяет специалистам по вращающемуся оборудованию перейти от реактивного ремонта к проактивному повышению надёжности. Понимание конкретных режимов отказов даёт командам возможность изменять эксплуатационные процедуры, модернизировать металлургию или корректировать конструкции трубопроводов. Для комплексного подхода к управлению активами включите эти диагностические шаги в свой [Контрольный список технического обслуживания промышленных насосов].

Почему микроскопическая жидкая плёнка критически важна для выживания торцевого уплотнения насоса?

Прежде чем проводить вскрытие отказа, инженеры должны понять основную физику, управляющую работой торцевого уплотнения насоса. Основная функция механического уплотнения — удерживать перекачиваемую среду, позволяя валу насоса вращаться. Для этого уплотнение использует две высокополированные поверхности — одну неподвижную и одну вращающуюся.

В нормальных условиях эксплуатации эти поверхности не работают полностью насухо. Вместо этого они полагаются на микроскопическую жидкую плёнку, создаваемую самой перекачиваемой средой. Этот невероятно тонкий слой жидкости обеспечивает жизненно важную смазку и охлаждение скользящих поверхностей. Жидкая плёнка предотвращает прямой контакт металла с металлом или кремния с кремнием, тем самым минимизируя трение и тепловыделение.

Выживание механического уплотнения полностью зависит от стабильности этой жидкой плёнки. В тот самый момент, когда эта жидкая плёнка закипает, вытесняется механическим прогибом или сильно загрязняется твёрдыми частицами, уплотнение обречено. Без смазки трение экспоненциально возрастает. Температура на поверхностях уплотнения быстро повышается, что приводит к катастрофической деградации материала. Таким образом, защита жидкой плёнки с помощью правильной эксплуатации насоса и конструкции системы является абсолютным правилом выживания для любого вращающегося оборудования.

Как работа насухо и термическое растрескивание разрушают торцевые уплотнения насосов?

Работа насухо — один из самых распространённых и разрушительных режимов отказов в промышленных насосных установках. При осмотре вышедших из строя поверхностей уплотнения во время вскрытия техники наблюдают характерные термические повреждения. Наиболее заметный симптом — сеть мелких радиальных трещин, расходящихся от центра поверхности уплотнения. Это явление известно в отрасли как «термическое растрескивание».

В дополнение к термическому растрескиванию металлические или углеродные компоненты могут выглядеть сильно обожжёнными, посиневшими или обесцвеченными из-за экстремальных скачков температуры. Кроме того, вторичные уплотнительные элементы — такие как O-кольца — часто становятся твёрдыми, хрупкими и растрескавшимися, теряя все свои эластомерные свойства.

Основная причина термического растрескивания — испарение или полное отсутствие смазывающей жидкой плёнки. Насос работал насухо из-за потери всасывания, операторы не смогли правильно стравить воздух из корпуса перед запуском, или перекачиваемая жидкость достигла температуры, при которой она мгновенно испарялась непосредственно на поверхностях уплотнения. Без жидкостного охлаждения огромное трение вызывает быстрое тепловое расширение и последующее растрескивание поверхности.

Чтобы устранить эту проблему, ремонтные бригады должны обеспечить строгое соблюдение протоколов вентиляции при каждом запуске насоса. Выбирайте автоматические системы вентиляции, если ручная вентиляция оказывается ненадёжной. Для применений, связанных с высокотемпературными или легколетучими жидкостями, инженеры должны внедрять схемы внешней промывки. Использование API Plan 11 (промывка уплотнения из нагнетания насоса) или API Plan 32 (впрыск чистой, холодной внешней жидкости) обеспечит адекватное охлаждение камеры уплотнения и поддержание стабильной жидкой плёнки.

Какую роль играют несоосность и радиальное биение в фреттинге и неравномерном износе?

Механическое напряжение, передаваемое через вал насоса, чрезвычайно губительно для торцевых уплотнений. При вскрытии уплотнения, подвергшегося механическому напряжению, дорожка износа на поверхности уплотнения будет выглядеть крайне неравномерной. Техники обычно наблюдают сильный полированный износ на одной стороне поверхности, в то время как противоположная сторона остаётся практически нетронутой.

Ещё один серьёзный симптом механического напряжения — фреттинг. Фреттинг возникает, когда динамическое O-кольцо или вращающееся кольцо прорезает глубокую полированную канавку непосредственно в валу насоса или гильзе уплотнения. Это непрерывное осциллирующее трение сдирает защитный оксидный слой с металла, что приводит к быстрой потере материала.

Основная причина этих симптомов — сильный механический прогиб. Это часто вызвано плохой лазерной центровкой двигателя и насоса. Альтернативно, сильная деформация трубопровода — когда неправильно поддерживаемые трубы вынуждают корпус насоса выйти из своей естественной геометрии — сильно искажает внутренние зазоры. Неисправные или сильно изношенные подшипники также позволяют валу динамически бить, создавая радиальное биение, которое заставляет поверхности уплотнения открываться и закрываться при каждом обороте. Для более глубокого анализа деградации подшипников вы можете обратиться к [Руководству по диагностике отказов подшипников насосов].

Корректирующее действие требует строгого возврата к механической точности. Техники должны выполнить прецизионную лазерную центровку с жёсткими допусками перед вводом агрегата в эксплуатацию. Деформация трубопровода должна быть полностью устранена путём регулировки подвесок труб и обеспечения того, чтобы болты фланцев входили без механического усилия. Наконец, замените изношенные подшипники и измерьте биение вала с помощью индикатора часового типа, чтобы убедиться, что оно находится в пределах допустимых норм OEM.

Как химическая несовместимость вызывает набухание эластомера и отказ?

Иногда основные твёрдые поверхности уплотнения остаются идеально intact, но механическое уплотнение всё равно катастрофически выходит из строя. При таких вскрытиях вторичные резиновые уплотнения — O-кольца и эластомеры — полностью разрушены. Симптомы очевидны: эластомеры могут быть разбухшими до вдвое большего исходного размера. В других случаях они могли раствориться в липкую, клейкую пасту, или, наоборот, могли затвердеть и раскрошиться, как хрупкий пластик, при удалении.

Основная причина разрушения эластомера — химическое воздействие и несовместимость. Стандартные эластомерные материалы, используемые в базовых насосах — такие как нитрил (NBR), EPDM или стандартные фторэластомеры (Viton) — вступают в химическую реакцию с перекачиваемой жидкостью. Это очень распространено в приложениях, работающих с агрессивными сточными водами, углеводородными растворителями, кислотными смесями или агрессивными химикатами для мойки на месте (CIP). Химикат разрушает сшивку полимерных цепей, что приводит к полной потере уплотнительного натяжения.

Для предотвращения химического воздействия инженеры по надёжности должны строго сверять перекачиваемую среду с установленными таблицами химической совместимости. Не гадайте при выборе материала. Выбирайте химически стойкие модернизации для ваших эластомеров. Для высокоагрессивных растворителей или смешанных химических сточных вод модернизируйте эластомеры до высококачественных перфторэластомеров (FFKM), таких как Kalrez. Хотя O-кольца из FFKM требуют более высоких первоначальных капитальных вложений, их почти универсальная химическая стойкость устраняет угрозу набухания эластомера и значительно увеличивает среднее время наработки на отказ (MTBF) уплотнения.

Почему твёрдые частицы и грязные жидкости вызывают сильный абразивный износ?

Перекачка неочищенных сточных вод, горнодобывающих шламов или жидкостей, сильно загрязнённых ржавчиной и окалиной, создаёт серьёзную физическую угрозу для торцевых уплотнений. При вскрытии уплотнения, подвергшегося воздействию большого количества твёрдых частиц, поверхности уплотнения выглядят точно как старинная виниловая граммофонная пластинка. Поверхности будут покрыты глубокими концентрическими круговыми канавками, сильными задирами и агрессивными царапинами.

Основная причина этого эффекта граммофонной пластинки — абразивный износ. Твёрдые частицы — такие как кварцевый песок, металлическая крошка или хлопья ржавчины — проникают между вращающейся и неподвижной поверхностями. Поскольку эти частицы часто твёрже стандартных углеродных или керамических поверхностей уплотнения, они внедряются в более мягкий материал и действуют как высокоскоростной шлифовальный круг, прорезая глубокие каналы, пока перекачиваемая жидкость не начинает сильно протекать через повреждённые поверхности.

Решение требует модернизации металлургии поверхностей уплотнения, чтобы выдерживать абразивную среду. Стандартные углеродные поверхности не выживут. Модернизируйте до комбинаций твёрдых материалов, в частности, карбид кремния, работающий против карбида кремния (SiC/SiC), или карбид вольфрама, работающий против карбида вольфрама (TC/TC). Эти материалы обладают экстремальной твёрдостью, способной дробить твёрдые частицы.

Кроме того, выбирайте современные средства контроля окружающей среды для экстремальных шламов. Модернизируйте оборудование до двойного торцевого уплотнения с использованием системы герметичной чистой барьерной жидкости под давлением, обычно обозначаемой как API Plan 53A. Эта установка гарантирует, что жидкая плёнка, смазывающая поверхности уплотнения, состоит из чистой барьерной жидкости, физически блокируя доступ абразивного шлама к критическим уплотнительным поверхностям.

Максимизируйте надёжность с помощью криминалистического анализа уплотнений

Срок службы торцевого уплотнения служит конечным индикатором общего состояния вашей насосной станции. Когда уплотнение выходит из строя преждевременно, оно активно сигнализирует ремонтной бригаде о более широкой системной проблеме — будь то работа насухо, механическая несоосность, химическая несовместимость или абразивный износ. Не просто заменяйте протекающий компонент. Анализируйте его, диагностируйте первопричину и разрабатывайте постоянное решение.

Если на вашем предприятии происходят хронические отказы вращающегося оборудования, пришло время модернизировать ваши активы. Свяжитесь с StreamPumps сегодня, чтобы обсудить модернизацию ваших проблемных применений с помощью наших тяжёлых погружных и центробежных насосов. Оборудование StreamPumps поставляется предварительно сконфигурированным с премиальными уплотнениями SiC/SiC, надёжными конструкциями подшипников для тяжёлых условий эксплуатации и прецизионно спроектированными валами, специально предназначенными для максимизации вашего среднего времени наработки на отказ (MTBF) в самых суровых промышленных условиях.

Часто задаваемые вопросы (FAQ)

Каков средний ожидаемый срок службы промышленного торцевого уплотнения насоса?
В идеальных условиях эксплуатации с чистой смазывающей жидкой плёнкой и правильной центровкой промышленное механическое уплотнение должно легко работать от 3 до 5 лет (от 25 000 до 40 000 непрерывных часов). Отказы, происходящие в течение нескольких месяцев, указывают на скрытую гидравлическую, механическую или химическую первопричину, требующую немедленной диагностики.

Как я могу определить, вышло ли моё механическое уплотнение из строя из-за работы насухо или химического воздействия?
Работа насухо оставляет термические повреждения на твёрдых поверхностях уплотнения, такие как радиальное термическое растрескивание (трещины), посинение металла и запечённые, хрупкие O-кольца. Химическое воздействие обычно оставляет твёрдые поверхности уплотнения нетронутыми, но разрушает вторичные O-кольца, вызывая их набухание, растворение в липкую пасту или растрескивание.
