Устранение неполадок в работе водяного насоса: подробное руководство

Ненормальная работа насоса может привести к снижению его эффективности, увеличению времени простоя и, в конечном итоге, к повреждению насоса или связанного с ним оборудования.

Ознакомьтесь с возможными причинами и решениями для быстрого устранения неполадок.

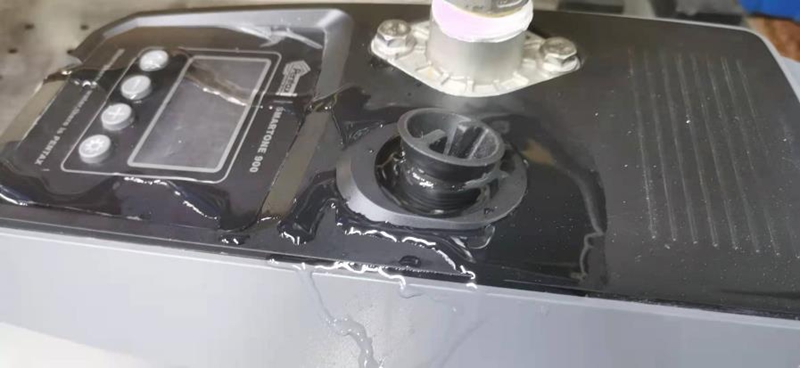

1. Воздух не удален

• Причина:

Насос используется впервые или после отключения воды, воздух не был удален.

• Проявление:

Насос не качает воду, либо подача воды и давление недостаточны.

• Как определить:

Откройте винт для выпуска воздуха — наблюдается выход воздуха.

Закройте выходной клапан — напор насоса недостаточен.

• Решение:

Полностью удалите воздух.

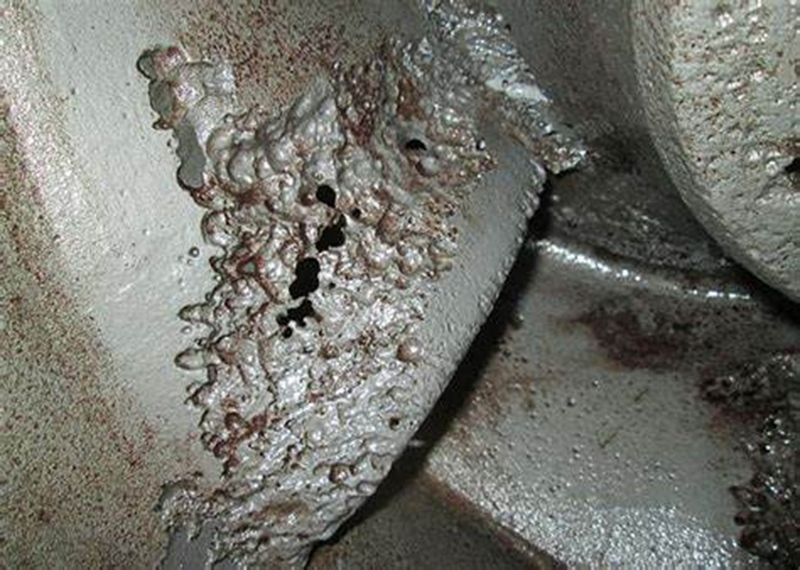

2. Кавитация насоса

• Причина:

При всасывании воды давление падает, что приводит к ее испарению.

• Проявление:

Недостаточный расход воды и напор.

Сопровождается необычным шумом.

• Как определить:

Закройте выходной клапан, чтобы насос работал при нулевом расходе и достиг точки полного напора — шум исчезнет.

• Решение:

Проверьте давление на входе, постоянное значение давления или уровень воды являются разумными.

Проверьте температуру жидкости и при необходимости снизьте температуру жидкости на входе.

Уменьшите сопротивление входной трубы, увеличьте диаметр трубы или очистите фильтр.

Уменьшите открытие выходного клапана, чтобы избежать работы с перегрузкой по току.

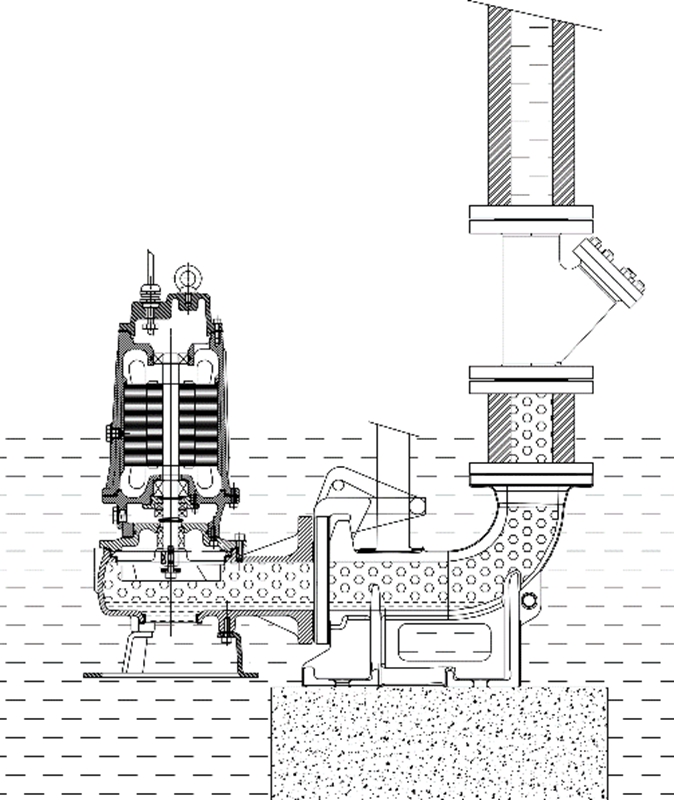

3. Воздушная пробка (для канализационных насосов)

• Причина:

Задняя часть обратного клапана заполнена водой, воздух внутри корпуса насоса не может быть выпущен или сжат, и уровень воды не достигает рабочего колеса.

• Проявление:

Насос работает, но не перекачивает воду.

• Как определить:

Потрясите насос или ослабьте нижнее соединение обратного клапана.

Дайте части воздуха выйти, и насос будет работать нормально.

• Решение:

Добавьте отверстие для выпуска воздуха на нижнем конце обратного клапана.

(Примечание: если отверстие слишком большое, производительность насоса значительно снизится. Если отверстие слишком маленькое, оно может легко засориться безводными примесями.)

Всегда поддерживайте уровень остановки насоса выше всасывающего отверстия насоса.

4. Воздух в корпусе насоса

• Причина:

Воздух не полностью удален или воздух из системы попал в корпус насоса.

• Проявление:

Падение напора воды и потока, колебания давления.

С вибрацией и шумом

• Как определить:

Закройте клапан, и насос не сможет достичь полного напора, а манометр показывает колебания.

• Решение:

Повторно удалите воздух, проверьте причину его появления в системе и устраните её.

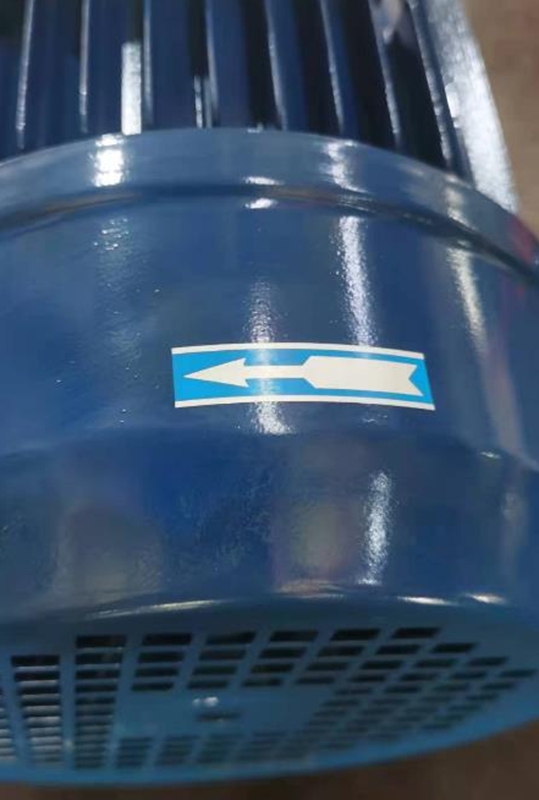

5. Обратное вращение (трёхфазный двигатель)

• Причина:

Неправильное подключение трёхфазного двигателя.

• Проявление:

Вращение двигателя противоположно указанному направлению.

• Решение:

Поменяйте местами любые два фазных провода.

Если задействован частотный преобразователь, замените провода между ним и двигателем.

6. Падение рабочего колеса

• Причина:

Гидравлический удар

Насос длительное время работал в обратном направлении.

• Проявление:

Нет расхода и напора

В корпусе насоса наблюдается аномальный шум.

• Как определить:

Разобрать насос для осмотра.

• Решение:

Пересобрать рабочее колесо и проверить направление вращения насоса.

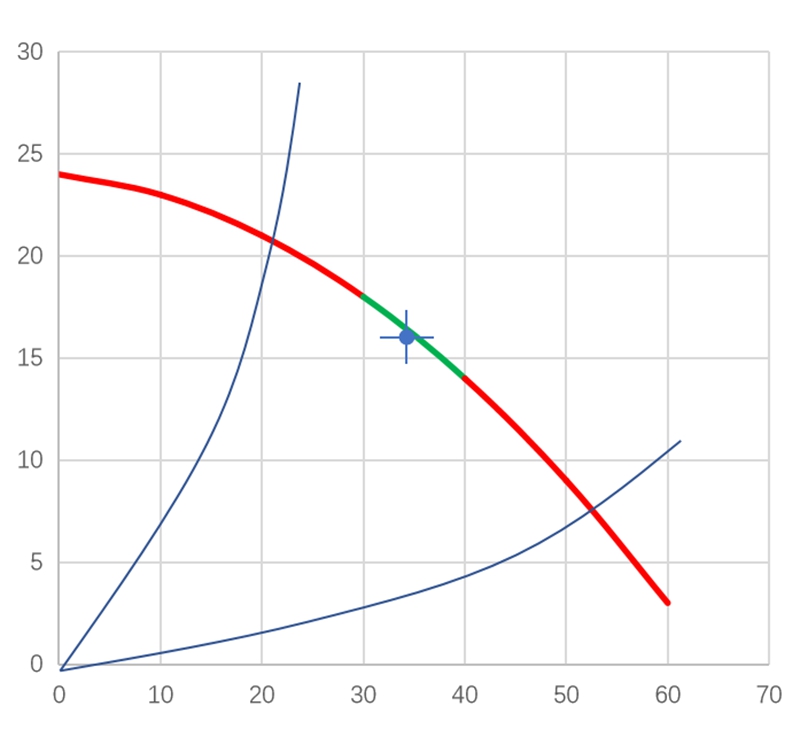

7. Несоответствие сопротивления системы

• Причина:

Сопротивление системы не соответствует расчетному значению, оно либо слишком велико, либо слишком мало.

• Проявление:

Напор насоса отклоняется от расчетного значения.

Расход, напор, мощность и ток соответствуют исходной характеристике насоса.

• Как определить:

Отрегулировать степень открытия клапана и попытаться скорректировать кривую сопротивления системы.

• Решение:

Отрегулировать степень открытия клапана.

Изменить диаметр выходного трубопровода.

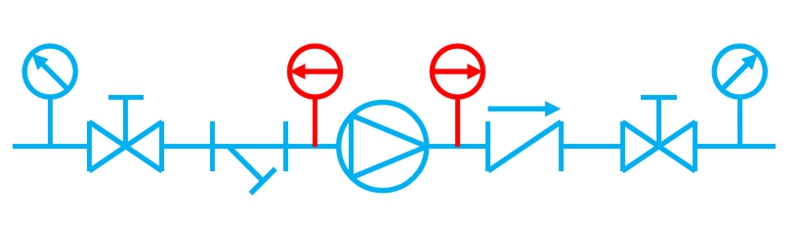

8. Ошибка контрольной точки производительности

• Причина:

Манометр или датчик установлены в неправильном месте.

• Проявление:

Давление не достигает номинальной точки.

• Как определить:

После закрытия дистанционного клапана давление может подняться до полного напора (учитывать разницу высот).

• Решение:

Перенастроить точку давления.

Использовать значения KV для расчета и корректировки значений давления.

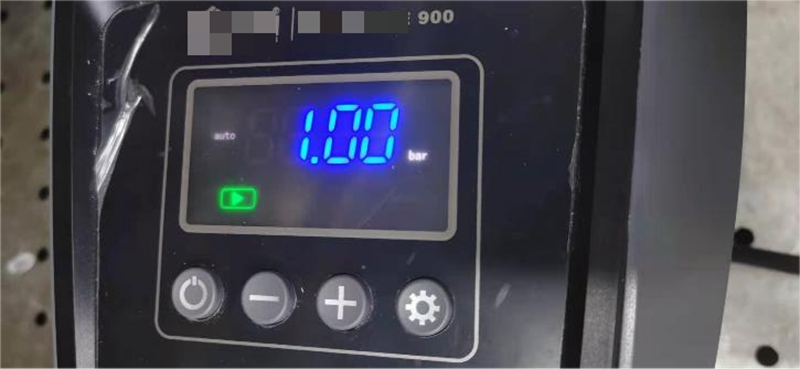

9. Ошибка настройки (частотное регулирование)

• Причина:

Неверные параметры настройки частотного преобразователя, такие как значение постоянного напряжения, максимальная скорость, ограничение мощности.

• Проявление:

Напор и подача насоса не соответствуют норме, но производительность соответствует кривой.

• Как определить:

Переключить насос в режим работы на промышленной частоте и проверить гидравлические характеристики.

• Решение:

Проверить параметры частотного преобразователя и скорректировать настройки.

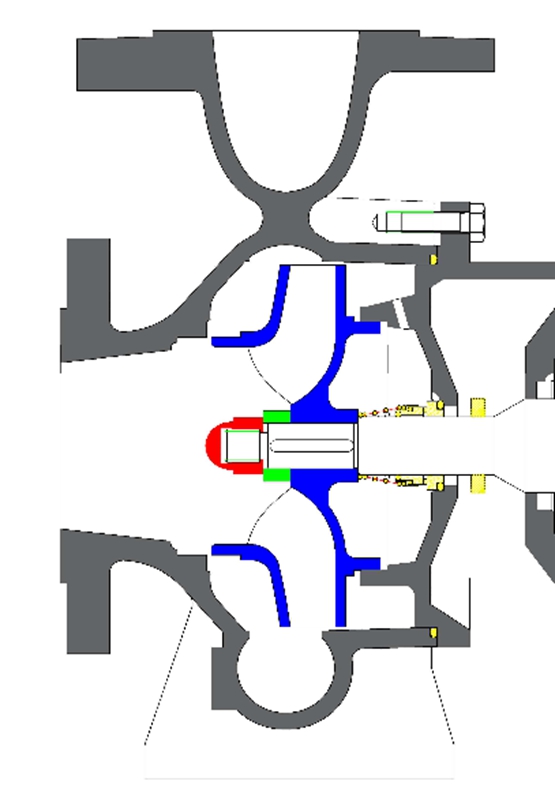

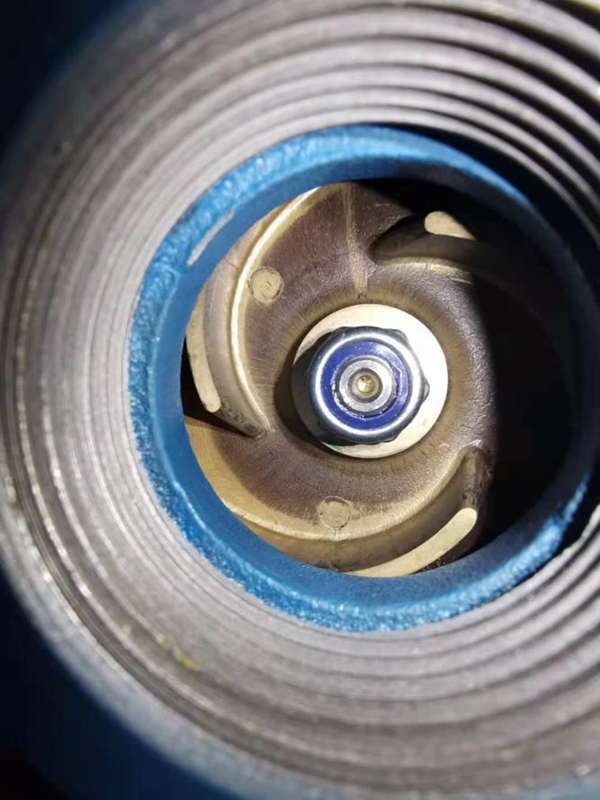

10. Ошибка сборки рабочего колеса

• Причина:

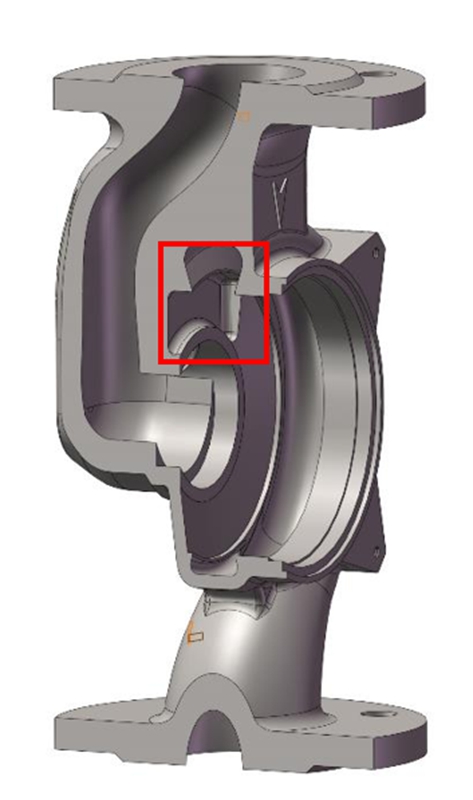

Осевое смещение рабочего колеса из-за неправильной последовательности установки или неправильного позиционирования втулки. Это вызывает обратный поток со стороны всасывающего патрубка.

• Проявление:

Недостаточные расход и напор

• Как определить:

Разобрать насос для осмотра.

• Решение:

Снять и заново собрать рабочее колесо.

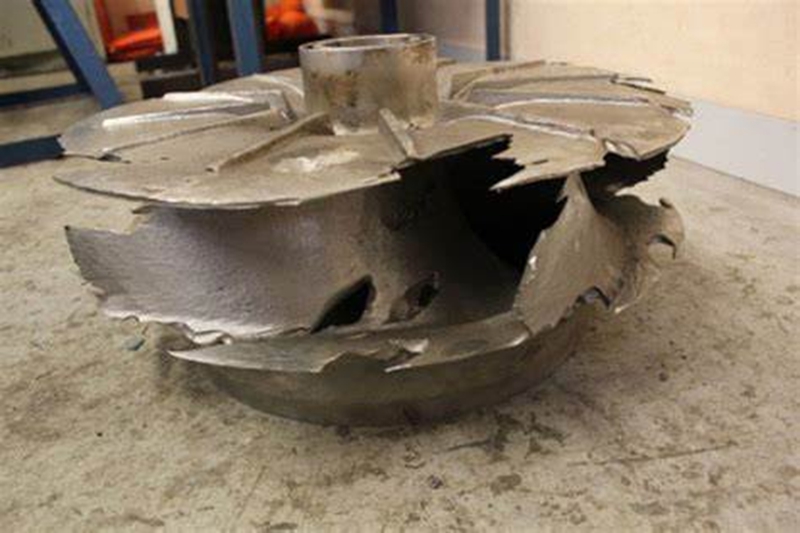

11. Повреждение рабочего колеса

• Причина:

Рабочее колесо повреждено из-за попадания примесей или кавитации.

• Проявление:

Недостаточные расход и напор, не соответствующие характеристической кривой.

С вибрацией или шумом

• Как определить:

Разобрать и проверить насос.

• Решение:

Заменить рабочее колесо
