Внутри насоса с односторонним всасыванием: основные компоненты и схема движения потока

Концевые всасывающие насосы являются важнейшим оборудованием в различных отраслях промышленности. От водоочистных сооружений до систем ОВКВ эти насосы играют ключевую роль в эффективной перекачке жидкостей. Для оптимизации их производительности и срока службы крайне важно понимать их ключевые компоненты и внутренний путь потока.

Эти знания не только помогают в правильной эксплуатации, но и обеспечивают своевременное техническое обслуживание и эффективное устранение неисправностей. Ниже мы подробно разберем основные компоненты концевого всасывающего насоса и пошагово объясним, как работает путь потока. Мы также предоставим информацию о распространенных вариантах конструкции и советы по техническому обслуживанию.

Что такое концевой всасывающий насос?

Концевые всасывающие насосы — один из наиболее распространенных типов насосов, характеризующийся простой конструкцией и несложной эксплуатацией. Они состоят из одного рабочего колеса, установленного на горизонтальном валу. Жидкость поступает через всасывающий патрубок на одном конце и выходит через напорный патрубок в верхней части.

Эти универсальные насосы широко используются в различных отраслях, включая сельское хозяйство, производство, нефтегазовую отрасль и муниципальные системы водоснабжения. Области применения варьируются от оросительных и охлаждающих систем до перекачки химикатов или сточных вод. Их компактные размеры, доступная стоимость и адаптивность делают их популярным выбором для решения самых разных задач по перекачке жидкостей.

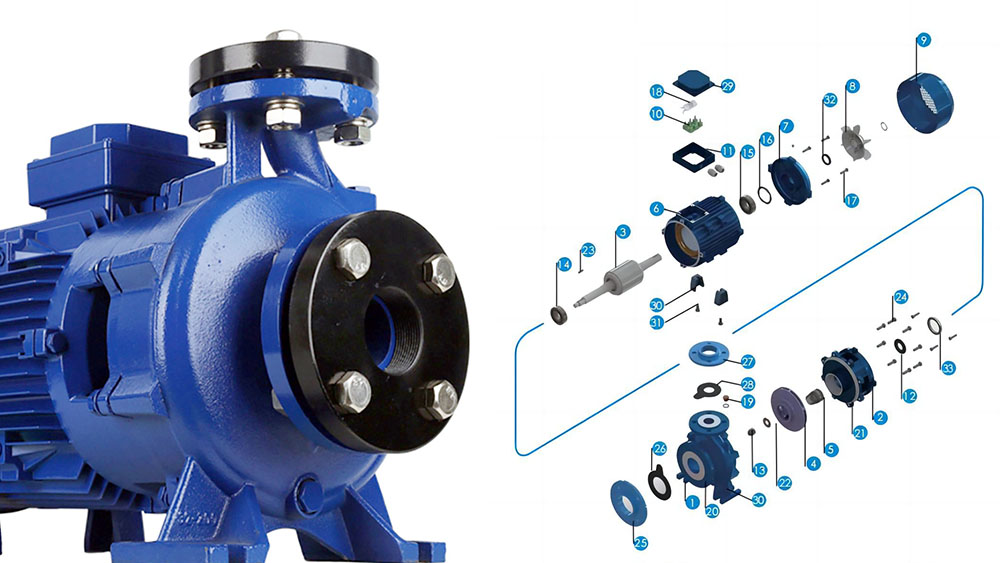

Ключевые компоненты концевого всасывающего насоса

Каждый концевой всасывающий насос relies on слаженной работе ряда компонентов. Каждая деталь вносит свой вклад в эффективность и общую функциональность насоса. Ниже мы рассмотрим основные компоненты и их функции.

1. Корпус (Кожух)

Корпус, часто имеющий спиральную (улиткообразную) или концентрическую форму, направляет поток жидкости внутри насоса. Его основное предназначение — защищать внутренние механизмы и направлять жидкость к напорному патрубку, поддерживая при этом давление.

2. Рабочее колесо (Импеллер)

Рабочее колесо — это сердце концевого всасывающего насоса. Оно может быть открытого, полуоткрытого или закрытого типа в зависимости от области применения. Его основная функция — передавать энергию от двигателя к жидкости, увеличивая её скорость и давление.

3. Вал

Вал соединяет рабочее колесо с двигателем или приводом, передавая механическую мощность. Правильно отцентрованный вал обеспечивает плавное вращение и стабильную передачу энергии.

4. Подшипниковый узел

Подшипники поддерживают вал и уменьшают трение при вращении. Они играют критически важную роль в поддержании механической целостности насоса, предотвращая износ от чрезмерной вибрации.

5. Механическое уплотнение или Сальниковое уплотнение (Набивка)

Эти компоненты предотвращают утечку жидкости вдоль вала. Механические уплотнения предпочтительны для современных насосов благодаря своей эффективности и надежности, хотя сальниковые уплотнения все еще используются в некоторых применениях.

6. Ремонтные кольца (Кольца износа)

Ремонтные кольца защищают как корпус, так и рабочее колесо от эрозии, вызванной абразивным воздействием жидкости. Они служат буфером между критически важными компонентами, продлевая срок службы насоса.

7. Всасывающий и Напорный патрубки

Всасывающий патрубок — это место, где жидкость поступает в насос, а напорный патрубок направляет её в напорную систему. Правильно спроектированные патрубки минимизируют турбулентность и повышают эффективность.

8. Двигатель или приводной механизм

Консольные насосы обычно приводятся в действие электродвигателем, хотя в зависимости от области применения могут использоваться дизельные двигатели или другие приводы. Двигатель обеспечивает вращательную энергию, необходимую для движения рабочего колеса.

Путь потока через консольный насос

Теперь, когда мы рассмотрели компоненты, давайте шаг за шагом проследим, как жидкость движется через консольный насос.

1. Стадия всасывания

Процесс начинается, когда жидкость поступает в насос через всасывающий патрубок. Она проходит к втулке рабочего колеса, где начинается передача энергии.

2. Преобразование энергии

Оказавшись внутри рабочего колеса, вращающиеся лопатки ускоряют жидкость. Это движение преобразует механическую энергию от двигателя в кинетическую энергию, увеличивая скорость жидкости.

3. Спиральный отвод (улитка)

Спиральный отвод замедляет жидкость, преобразуя её кинетическую энергию в энергию давления. Этот этап крайне важен для создания высокого напора на выходе, необходимого для перемещения жидкости по системе.

4. Стадия нагнетания

Наконец, жидкость покидает насос через напорный патрубок с возросшим давлением, готовая поступить в подключенную систему.

Конструктивные вариации, влияющие на путь потока

Консольные насосы бывают различных конфигураций, которые могут изменять путь потока и производительность. Понимание этих конструктивных вариаций необходимо для выбора подходящего насоса под ваши задачи.

• Одно- и двухзавитковые спиральные отводы

Однозавитковые отводы подходят для насосов меньшего размера, в то время как двухзавитковые конфигурации уравновешивают внутренние силы в насосах большего размера, уменьшая износ корпуса и вала.

• Горизонтальное и вертикальное исполнение

Горизонтальное исполнение является стандартным для большинства применений, но вертикальное исполнение используется там, где пространство ограничено или когда насос должен работать ниже уровня жидкости.

• Подрезка рабочего колеса

Диаметр рабочего колеса можно изменить, чтобы отрегулировать производительность и эффективность насоса. Возможность настройки рабочего колеса позволяет удовлетворить конкретные системные требования.

Распространенные проблемы, связанные с компонентами и проточной частью

Несмотря на свою эффективность, консольные насосы со временем могут сталкиваться с проблемами. Вот некоторые распространенные проблемы и их причины:

• Кавитация

Кавитация возникает, когда пузырьки воздуха образуются в зоне всасывания из-за низкого давления. Эти пузырьки могут схлопываться, вызывая повреждение рабочего колеса и снижая производительность.

• Эрозия уплотнительных колец

Абразивное воздействие жидкости со временем может изнашивать уплотнительные кольца, нарушая их способность защищать критические компоненты.

• Утечки через уплотнения

Неисправные или изношенные механические уплотнения могут привести к утечке жидкости, нарушая работу системы и увеличивая затраты на техническое обслуживание.

• Повреждение или засорение рабочего колеса

Загрязнения в жидкости могут вызвать повреждение или засорение рабочего колеса. Регулярные проверки могут предотвратить такие проблемы.

Советы по техническому обслуживанию для продления срока службы насоса

Регулярное техническое обслуживание необходимо для любого консольного насоса. Вот некоторые практические рекомендации для поддержания насоса в оптимальном состоянии:

• Регулярно проверяйте критические компоненты

Проверяйте рабочее колесо, уплотнения и подшипники на признаки износа и при необходимости заменяйте их.

• Обеспечьте правильную центровку

Несоосность между двигателем и насосом может привести к вибрации и преждевременному износу. Используйте инструменты для центровки, чтобы подтвердить правильность установки.

• Контролируйте вибрацию и шум

Необычные шумы или чрезмерная вибрация могут быть ранними признаками отказа компонентов. Своевременно устраняйте эти проблемы, чтобы избежать дорогостоящего ремонта.

Заключение

Насосы с односторонним всасыванием зависят от слаженной работы тщательно спроектированных компонентов для эффективной перекачки жидкости. Понимая путь потока и соблюдая регулярное техническое обслуживание, вы можете обеспечить работу насоса с максимальной производительностью в течение многих лет.

Выбираете ли вы насос для нового применения или устраняете неполадки в существующей системе, знание того, как компоненты взаимодействуют друг с другом и как работает путь потока, бесценно. Заботьтесь о своем насосе, и он позаботится о вашей системе.
