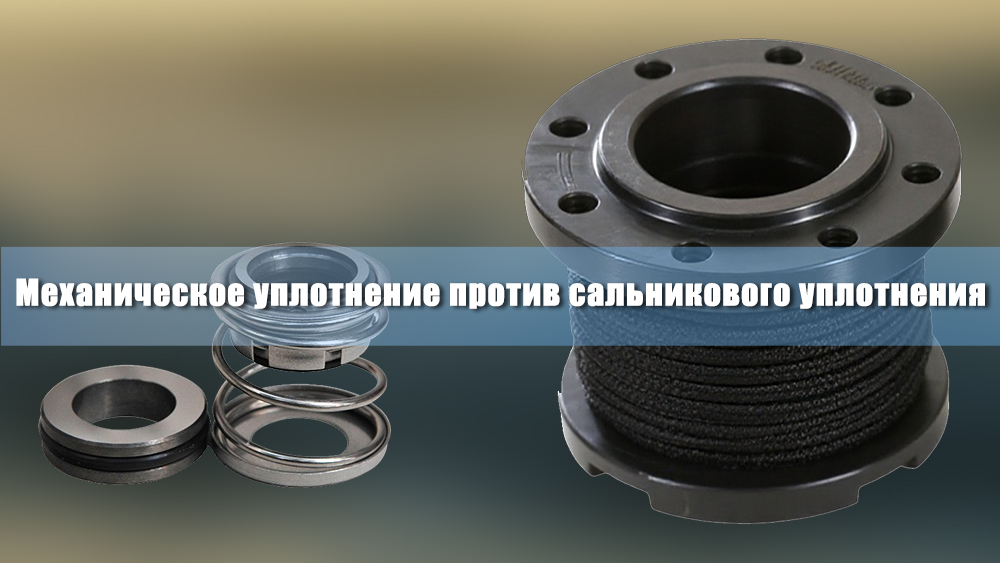

Объяснение уплотнения вала насоса: механическое уплотнение против сальникового уплотнения

Уплотнение валов насосов — это не просто техническая необходимость, оно критически важно для поддержания эффективности, контроля утечек и защиты всей системы. Без надлежащего уплотнения насосы могут выйти из строя из-за утечки жидкости, чрезмерного трения и износа. Два наиболее распространенных метода уплотнения вала насоса — это торцевые уплотнения и сальниковая набивка, но выбор подходящего метода сильно зависит от конкретной области применения и эксплуатационных потребностей.

Это руководство погружает в основы каждого метода уплотнения, их преимущества, ограничения и ключевые различия. К концу статьи у вас будет четкое понимание того, как подобрать метод для вашей насосной системы для достижения оптимальной производительности.

Что такое уплотнение вала насоса?

Уплотнение вала насоса предназначено для предотвращения утечки жидкости вдоль вращающегося вала насоса. Поскольку эти валы движутся с высокой скоростью и взаимодействуют с широким спектром жидкостей — часто под высоким давлением и при высокой температуре — эффективное уплотнение необходимо для обеспечения надежной и эффективной работы.

Проблемы уплотнения вала

Некоторые из наиболее распространенных проблем при уплотнении вала насоса включают:

• Изменчивость давления:Высокое давление усложняет процесс герметизации.

• Экстремальные температуры:Горячие или холодные жидкости требуют материалов, способных сохранять целостность в условиях стресса.

• Абразивные жидкости:Некоторые жидкости содержат твердые частицы, которые со временем изнашивают уплотнения.

• Износ:Постоянное вращение создает трение, приводящее к постепенной деградации материала.

Существует два основных решения для преодоления этих проблем — торцевые уплотнения и сальниковая набивка. Вот их сравнение.

Основы торцевого уплотнения

Торцевое уплотнение создает плотное соединение между неподвижными и вращающимися компонентами насоса с помощью пары плотно пригнанных поверхностей. Одна поверхность неподвижна, а другая вращается вместе с валом, создавая уплотнение, которое предотвращает утечку даже в сложных рабочих условиях.

Ключевые компоненты

1. Торцевые пары (уплотнительные поверхности):Основные уплотнительные поверхности, обычно изготовленные из таких материалов, как углерод, керамика или карбид кремния.

2. Вторичные уплотнения:Кольца или прокладки, которые создают барьер вокруг различных компонентов.

3. Пружинные системы:Они создают усилие для сжатия уплотнительных поверхностей, обеспечивая стабильную работу.

Распространенные типы

• Одинарные торцевые уплотнения:Наилучший выбор для средних давлений и неопасных жидкостей.

• Двойные торцевые уплотнения:Используются в применениях с токсичными жидкостями или высоким давлением.

• Картриджные торцевые уплотнения:Предварительно собранные узлы, которые упрощают монтаж и снижают риск ошибок центровки.

Типичные области применения

Торцевые уплотнения превосходно работают в тяжелых условиях:

• Высоконапорные системы.

• Чистые жидкости, требующие минимального загрязнения.

• Опасные жидкости, утечка которых в окружающую среду недопустима.

Основы сальникового уплотнения

Сальниковое уплотнение использует плетенный, похожий на веревку материал, который обжимается вокруг вала для создания герметизации. Этот старый метод остается широко используемым в отраслях с тяжелыми или абразивными условиями работы.

Компоненты сальникового уплотнения

1. Набивочный материал:Общие материалы включают ПТФЭ (тефлон), графит и лен, выбор которых зависит от перекачиваемой жидкости.

2. Сальниковый уплотнитель и нажимная шайба (фонарь):Эти компоненты создают компрессию для плотной фиксации набивочного материала.

Типичные области применения

Сальниковая набивка эффективно работает в системах, где:

• Рабочее давление низкое или среднее.

• Перекачиваются абразивные жидкости или суспензии.

• Бюджетные ограничения делают предпочтительным более низкую первоначальную стоимость.

Ключевые различия между механическими уплотнениями и сальниковой набивкой

Выбор между механическим уплотнением и сальниковой набивкой требует четкого понимания их эксплуатационных характеристик:

Контроль утечек

• Механическое уплотнение:Обеспечивает практически нулевую утечку, гарантируя герметичность и чистоту процесса. Это особенно критично для опасных или дорогостоящих жидкостей.

• Сальниковая набивка:Допускает контролируемую утечку для смазки набивочного материала и вала, что может приводить к потере жидкости и менее чистому рабочему пространству.

Потребность в техническом обслуживании

• Механическое уплотнение:Требует менее частого обслуживания, хотя установка и замена, как правило, более сложны.

• Сальниковая набивка:Требует регулярной регулировки и мониторинга для поддержания надлежащего сжатия и предотвращения чрезмерной утечки.

Энергоэффективность

• Торцевое уплотнение:Создает минимальное трение между неподвижными и вращающимися частями, повышая энергоэффективность и снижая износ компонентов насоса.

• Сальниковая набивка:Создает более высокое сопротивление валу из-за более плотного обжатия, что со временем приводит к большим энергопотерям.

Вопросы стоимости

• Торцевое уплотнение:Более высокая начальная стоимость, но более длительный срок службы и более низкие эксплуатационные расходы.

• Сальниковая набивка:Более низкая начальная стоимость, но требует более частой замены и регулировки.

Эксплуатационные условия

• Торцевое уплотнение:Идеально для высокоскоростных, высоконапорных систем или при работе с чистыми и опасными жидкостями.

• Сальниковая набивка:Эффективно работает в абразивных или загрязненных средах, где требуются надежные системы, несмотря на возможность протечек.

Преимущества торцевых уплотнений

Торцевые уплотнения часто являются предпочтительным выбором для современных операций, и не без причин:

• Минимальная утечка:Помогает поддерживать чистоту и безопасность рабочего пространства.

• Меньший износ компонентов:Защищает втулку вала от значительных повреждений.

• Способность работать с опасными средами:Обеспечивает герметичную изоляцию для опасных химических веществ или летучих соединений.

Преимущества сальникового уплотнения

Сальниковое уплотнение остается экономичным и простым решением, особенно в менее требовательных условиях:

• Простота монтажа:Может быть установлено и отрегулировано без специализированного инструмента.

• Низкие первоначальные затраты:Значительно дешевле торцевых уплотнений на начальном этапе.

• Долговечность в абразивных средах:Лучше справляется с вязкими, загрязненными и содержащими частицы жидкостями, чем многие торцевые уплотнения.

Ограничения каждого метода

Не существует идеального метода, и понимание ограничений является ключом к успешной реализации:

• Торцевое уплотнение:Чувствительно к неправильной установке и имеет высокую стоимость покупки.

• Сальниковое уплотнение:Потребляет больше энергии и требует регулярного обслуживания для избежания снижения эффективности.

Как выбрать правильный метод уплотнения

Выбор правильного метода уплотнения зависит от ваших конкретных требований. Учитывайте следующие факторы:

• Тип жидкости:Чистые и опасные жидкости предпочтительны для механических уплотнений, в то время как грязные или абразивные жидкости подходят для сальниковой набивки.

• Эксплуатационные условия:Высоконапорные и высокотемпературные системы требуют механических уплотнений для долговечности и эффективности.

• Техническое обслуживание:Предприятия с ограниченными ресурсами для технического обслуживания могут извлечь выгоду из долговечности механических уплотнений.

• Бюджет:Для систем с ограниченным бюджетом сальниковая набивка предлагает экономичную отправную точку.

Отраслевые особенности

Определенные отрасли, такие как химическая промышленность, требуют практически нулевой утечки механических уплотнений, в то время как отрасли, работающие с абразивными суспензиями, например, горнодобывающая, часто полагаются на сальниковую набивку из-за ее надежности.

Заключение

Когда дело доходит до уплотнения вала насоса, и механические уплотнения, и сальниковая набивка предлагают уникальные преимущества и компромиссы. Механические уплотнения — это предпочтительный выбор для высокопроизводительных, энергоэффективных систем, требующих минимальной утечки. С другой стороны, сальниковая набивка превосходно подходит для суровых условий эксплуатации, где простота и экономическая эффективность являются главными приоритетами.

Оценив такие факторы, как контроль утечек, требования к техническому обслуживанию, условия эксплуатации и бюджет, вы сможете уверенно выбрать метод уплотнения, который соответствует вашим потребностям и операционным целям.
