Ваша центробежная насосная установка звучит так, будто перекачивает шарики, гравий или дробленый лед, хотя прокачивает идеально чистую воду? Если вы слышите этот отчетливый, агрессивный потрескивающий шум, вам необходимо немедленно отключить оборудование. Этот звук — не мелкая механическая особенность. Это звук того, как ваше оборудование разрушает себя изнутри.

Многие операторы установок и техники по обслуживанию ошибочно полагают, что этот шум означает попадание воздуха в систему. Они затягивают фланцы, проверяют уплотнения и ищут утечки на всасывании, только чтобы обнаружить, что шум не прекращается. Реальность гораздо более разрушительна. Вы имеете дело не с захваченным воздухом. Вы имеете дело с испарившейся жидкостью, которая схлопывается с силой, достаточной для разрушения твердого металла.

Понимание первопричины этого явления критически важно для надежности установки и долговечности оборудования. Компания Stream Pumps потратила годы на анализ физики, стоящей за этими отказами. В этом подробном руководстве наша инженерная команда объясняет механику кавитации центробежных насосов, причиняемый ею разрушительный ущерб и то, как именно исправить вашу систему, прежде чем вам придется заменять очередную испорченную крыльчатку.

Что такое кавитация? (Физика простыми словами)

Чтобы насос перестал звучать как гравий, сначала нужно понять физические фазовые изменения, происходящие внутри спирального отвода. Процесс сводится к давлению, температуре и точке кипения жидкости.

Вода кипит не только при 100°C (212°F). Точка кипения любой жидкости напрямую зависит от окружающего ее давления. Если достаточно понизить давление, вода закипит при комнатной температуре. Это основной механизм кавитации центробежного насоса.

Пузырьки воздуха против пузырьков пара

Крайне важно различать пузырьки воздуха и пузырьки пара. Пузырьки воздуха возникают, когда атмосферный воздух засасывается в трубопровод через утечку. Когда пузырьки воздуха проходят через насос, они сжимаются, вызывая падение эффективности и расхода, но остаются газом.

Пузырьки пара — это совершенно другое. Когда жидкость попадает во всасывающее отверстие крыльчатки, она быстро ускоряется. Согласно принципу Бернулли, с увеличением скорости давление падает. Если давление внутри насоса падает ниже давления паров жидкости, жидкость мгновенно закипает. Она превращается в пузырьки пара. Это не карманы наружного воздуха; это карманы испарившейся жидкости.

Бурное схлопывание

Эти пузырьки пара недолго остаются в зоне низкого давления. Когда крыльчатка вращается, она выбрасывает жидкость наружу в область высокого давления корпуса насоса. Когда пузырьки пара сталкиваются с этой стенкой высокого давления, они не могут существовать в виде газа. Они мгновенно снова переходят в жидкую фазу.

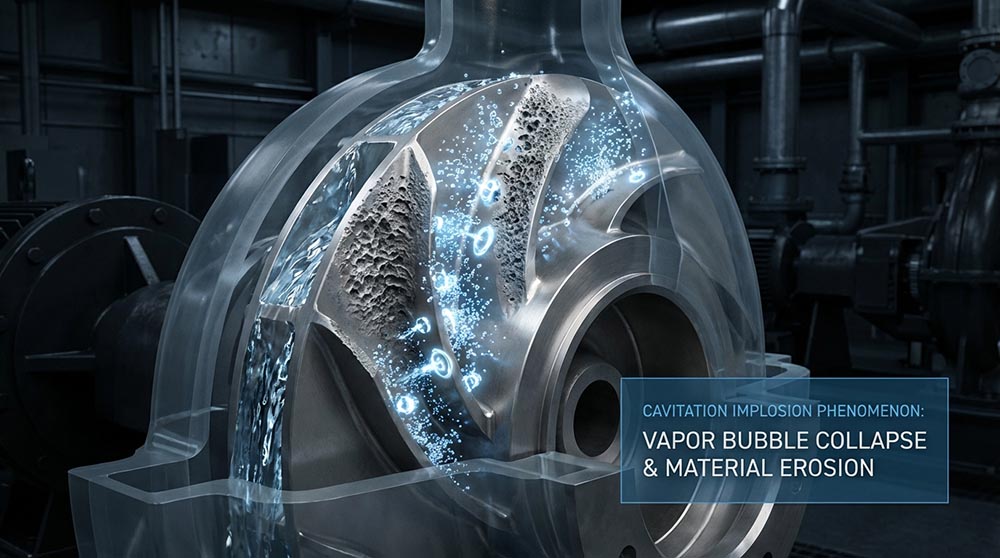

Это схлопывание — не плавный переход. Это бурная имплозия. Когда пузырек схлопывается, окружающая жидкость устремляется, чтобы заполнить пустоту на сверхзвуковых скоростях, создавая микроскопическую ударную волну или [микрострую.] Когда тысячи таких имплозий происходят каждую секунду о металлическую поверхность крыльчатки, они отрывают микроскопические частицы металла. Это источник звука гравия, и он чрезвычайно разрушителен. Инженеры Stream Pumps преуспели в решении этих сложных проблем гидродинамики, чтобы предотвратить именно этот сценарий.

Симптомы и повреждения: как их обнаружить

Кавитация оставляет за собой отчетливый след. Если знать, на что смотреть и что слушать, можно диагностировать проблему до катастрофического отказа.

Причины шума и вибрации насоса

Самый очевидный симптом — это шум. Потрескивающий, хлопающий звук схлопывающихся пузырьков пара звучит в точности как камни или гравий, гремящие внутри корпуса. Этому шуму сопутствует сильная вибрация. Хаотичные имплозии создают несбалансированные гидравлические силы, которые трясут весь насосный узел. Эта вибрация быстро разрушает подшипники, изнашивает механические уплотнения и может даже усталостно повредить вал насоса.

Визуальное доказательство: кавитационная эрозия крыльчатки

Если вы вскроете насос, пострадавший от этой проблемы, физические доказательства будут неоспоримы. На крыльчатке будут видны сильные следы [кавитационной эрозии.] Металл выглядит так, будто его разъела агрессивная кислота или обстреляли из мелкокалиберного ружья. Эта эрозия ослабляет лопасти крыльчатки, выводит вращающийся узел из равновесия и в конечном итоге полностью разрушает внутренние части насоса.

Падение производительности

Операторы также заметят внезапное, необъяснимое падение производительности насоса. Расход уменьшится, а давление на нагнетании будет колебаться или резко упадет. Пузырьки пара занимают физическое пространство внутри лопастей крыльчатки, блокируя прохождение фактической жидкости.

Тип 1: Всасывающая кавитация (наиболее распространенная)

Всасывающая кавитация возникает, когда насосу не хватает жидкости. Технически это происходит, когда доступный кавитационный запас (NPSHa) меньше требуемого кавитационного запаса (NPSHr).

Понимание NPSH

Думайте о NPSH, как о питье густого молочного коктейля через соломинку. Насосу (вашему рту) требуется определенное количество энергии, чтобы втянуть жидкость вверх (NPSHr). Атмосферное давление, давящее на коктейль, обеспечивает энергию для подъема жидкости по соломинке (NPSHa). Если соломинка слишком тонкая или коктейль слишком густой, трение слишком велико. Атмосферное давление не может протолкнуть жидкость достаточно быстро, чтобы угнаться за вашим всасыванием. Давление во рту падает, ваши щеки втягиваются внутрь, и вы не получаете коктейль.

В трубопроводной системе, если доступное давление, проталкивающее жидкость в насос (NPSHa), ниже того, что насосу физически необходимо для предотвращения закипания жидкости (NPSHr), образуются пузырьки пара. Инженерные команды Stream Pumps рассчитывают именно эти переменные, чтобы гарантировать, что в вашей системе всегда будет достаточный запас доступного давления.

Распространенные причины

Несколько недостатков конструкции системы приводят к [голоданию] на всасывании:

• Засоренные всасывающие сетчатые фильтры или фильтры, создающие чрезмерное трение.

• Всасывающий трубопровод слишком малого диаметра или имеющий слишком много резких колен.

• Забор жидкости из слишком глубокого приямка, вызывающий чрезмерную высоту всасывания.

• Эксплуатация насоса значительно правее его точки наилучшего КПД (BEP) на характеристической кривой.

Тип 2: Нагнетательная кавитация

Хотя [голодание] на всасывании является наиболее частой причиной, проблемы на нагнетании также могут заставить насос звучать так, будто он перерабатывает гравий. Это происходит, когда давление нагнетания насоса чрезмерно высоко, заставляя его работать в крайней левой части его характеристической кривой.

Эффект рециркуляции

Нагнетательная кавитация происходит, когда насос работает против слишком большого сопротивления, состояние, известное как [работа на закрытую задвижку.] Поскольку жидкость не может легко выйти из нагнетательного патрубка, она вынуждена бурно рециркулировать внутри корпуса насоса.

Эта экстремальная внутренняя рециркуляция заставляет жидкость проскальзывать обратно между крыльчаткой и стенкой корпуса с чрезвычайно высокими скоростями. Это высокоскоростное проскальзывание создает локальные зоны низкого давления, которые падают ниже давления паров жидкости. Образуются пузырьки пара, которые затем быстро схлопываются, когда их выталкивают обратно в основной поток.

Распространенные причины

Этот тип отказа обычно вызывается сильными ограничениями потока на стороне нагнетания:

• Эксплуатация с частично закрытым или неправильно дросселируемым нагнетательным клапаном.

• Прокачка жидкости через сильно засоренные фильтры или теплообменники на выходе.

• Установка насоса, который значительно больше, чем требуется для текущей трубопроводной сети, что означает его постоянную борьбу с сопротивлением системы.

Контрольный список Stream Pumps: как предотвратить и устранить проблему

Когда на объекте происходит кавитационное повреждение крыльчатки и возникает сильный шум, замена сломанных деталей не решит проблему. Новая крыльчатка постигнет та же участь. Чтобы по-настоящему предотвратить кавитацию насоса, необходимо исправить систему.

Устранение проблем на всасывании

Если ваш NPSHa слишком низок, вы должны увеличить давление на входе в насос. Этого можно достичь путем:

• Увеличения диаметра всасывающего трубопровода для снижения потерь на трение.

• Очистки всасывающих сетчатых фильтров и удаления лишних колен или клапанов перед входом в насос.

• Повышения уровня питающего бака или перемещения насоса ближе к источнику жидкости для уменьшения высоты всасывания.

Контроль температуры

Поскольку давление паров связано с температурой жидкости, охлаждение жидкости может предотвратить ее закипание внутри насоса. Это особенно критично в системах питания котлов или горячего водоснабжения. Снижение температуры жидкости дает вам больший запас безопасности относительно давления паров жидкости.

Перепроектирование системы и экспертная инженерия

Иногда существующий трубопровод просто нельзя изменить, а свойства жидкости нельзя поменять. В таких ситуациях ограничивающим фактором является сам насос. Переход на специализированную модель Stream Pumps, разработанную с более низким NPSHr, может стать окончательным решением для вашей проблемной установки. Наши инженеры могут оценить ваши конкретные требования к расходу и подобрать геометрию крыльчатки, которой требуется меньшее давление на входе для плавной работы.

Устранение первопричины отказов насосов

Кавитация — это почти всегда проблема системы, а не только насоса. Игнорирование этого ужасающего звука гравия гарантирует катастрофический, дорогостоящий и неожиданный отказ. Понимая физику пузырьков пара, контролируя вибрацию и обеспечивая, чтобы доступный кавитационный запас всегда превышал требуемый, вы можете защитить свое оборудование.

Ваш насос в настоящее время страдает от кавитационных повреждений? Не просто покупайте еще одну запасную крыльчатку, чтобы снова наблюдать, как она разрушается. Устраните первопричину отказа. Свяжитесь с инженерной командой Stream Pumps сегодня для комплексного расчета NPSH и экспертного перепроектирования системы.
